高压BMS与低压BMS的差异解析，48V电压是关键门槛！

电池管理系统（BMS）由电池管理单元（BMU）、电池监测单元（CMU）和电池接线盒（BJB）三个模块组成，是用于监测和管理电池系统性能的关键组件。它有助于平衡电池电量，防止过度充电和过度放电，从而确保锂离子电池的安全、可靠和有效运行，同时提升电池的整体效率和寿命。

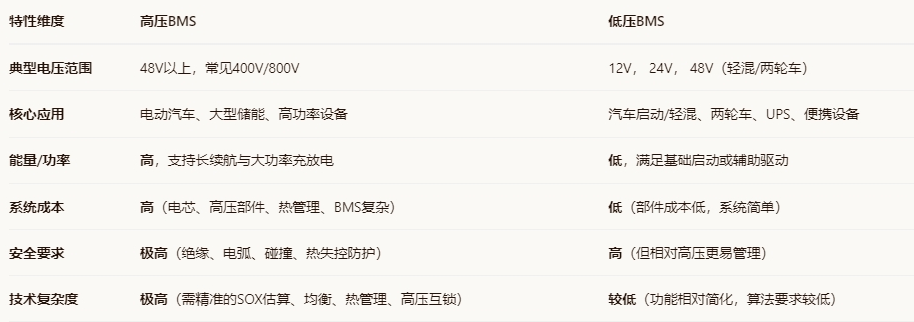

在电池管理系统（BMS）中，可分为高压BMS与低压BMS两类。下图是不同电压等级的性能对比：

高压BMS用于管理48V以上的动力电池系统，具备电池状态估算、高压安全监控、热管理控制、与整车深度集成等复杂功能。低压BMS则用于管理12V、24V或48V等辅助电池系统，具有拓扑结构简单、技术成熟、部署灵活、维护成本低等特点，适用于对成本与控制复杂性较敏感的应用场景。

为了确保电动汽车中整个电池系统在使用寿命内的安全性和高性能，选择合适的BMS组件可以极大限度地提高锂离子电池的续航里程和使用寿命。

快包分析师推荐极海APM32F103和旗芯微FC4150高性能国产MCU开发的智能BMS应用方案，它们都是稳定长期供货的PCBA开发套件，大幅降低开发门槛，加速产品落地进程。

极海一体式智能BMS电池管理系统应用方案

方案采用APM32F103系列车规级 MCU，基于Arm® Cortex®-M3内核，工作主频96MHz，支持实时采集、处理、存储电池组运行过程中的重要信息，可配合外部设备如整车控制器交换信息，解决电池系统中安全性、可用性、易用性、使用寿命等关键问题，有效延长电池使用寿命，提高电池能源的利用率。

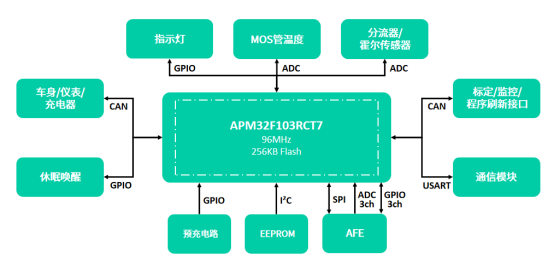

方案系统框图：

方案特点：

· 基于Arm® Cortex®-M3内核，工作主频96MHz

· 内置256KB FLASH，有效支持大量数据的OTA升级

· 支持6~18V超宽电源输入

· 支持42串电压采集（精度±5mV）

· 支持12路温度采集（温度±1℃）

· 支持多路CAN通讯，整车CAN支持特定帧唤醒

· 8路高边驱动，4路低边，均支持三态检测

· 支持分流器和霍尔传感器等高精度电流检测

· 系统支持OTA远程升级、带升级失败程序回滚等功能

旗芯微FC4150 BMS开发板方案

方案基于旗芯微FC4150开发，内置DSP指令集和浮点运算单元（FPU）及8KB指令Cache，支持ASIL-B功能安全等级，内置HSM硬件加密引擎。工作频率高达150 MHz，并提供高达2 MB的flash、256 KB的D flash、以及高达256 KB的带ECC的SRAM，内置支持IEEE1588和AVB的10/100Mbps以太网接口。产品通过AEC-Q100 Grade 1等级认证。开发板可由 12V 电源接口或者 USB 供电,板上扩展了常用外设及通讯接口。

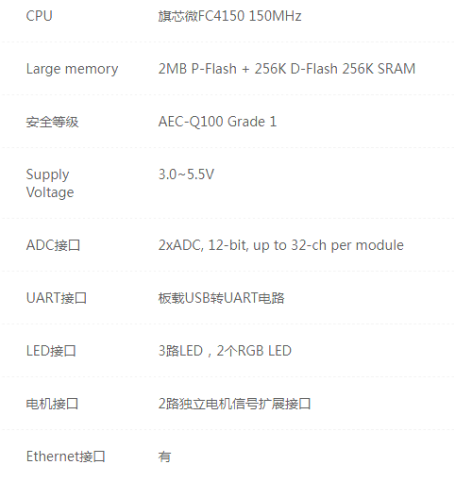

方案参数：

方案特点：

· 可由12V电源接口或者USB供电

· 支持Sleep/Wake up，LIN电源可由Demo板内或板外提供

· 支持HSCAN/CANFD通信接口

· Ethernet接口

· 预留IO扩展接口，板载EEPROM、Flash
