集成EtherCAT通讯卡和远程IO一体化的变频器工作原理分析

在工业自动化中，变频器采用EtherCAT技术可显著提升系统的响应速度、同步精度和可扩展性。通过EtherCAT总线，变频器与PLC、运动控制器等设备实现高效协同，支持毫秒级实时数据传输，满足多轴同步、高精度定位等复杂控制需求。

开放式的EtherCAT协议兼容主流工业自动化系统，支持实时状态监控及故障诊断，通过单一网线替代复杂布线，优化整体硬件投入。

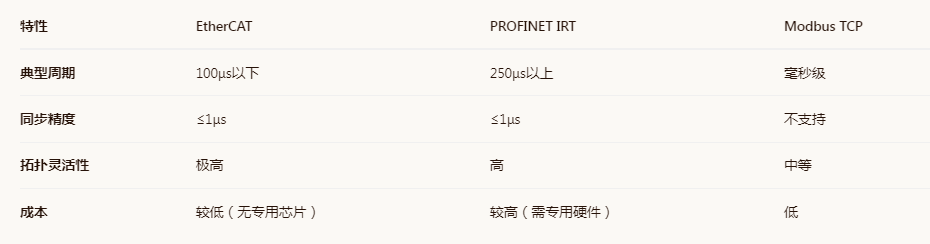

下图是EtherCAT与主流总线对比：

EtherCAT在实时性、同步精度和拓扑灵活性上远超PROFINET IRT和Modbus TCP，凭借以太网兼容性和“高性能+低成本+易集成”的三角优势，成为高速运动控制、多设备协同场景的优选总线技术。

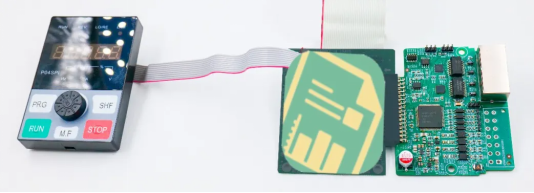

快包分析师推荐基于先楫HPM5E00系列MCU开发的工业级变频器，是集成EtherCAT通讯卡和远程IO的一体化解决方案，为非 EtherCAT总线型变频器提供接入EtherCAT总线协同工作的能力，帮助开发者缩短终端产品开发周期、加速产品市场化进程。

即刻扫描二维码！可申请免费样片及方案技术资料

先楫HPM5E00系列工业级变频器方案

方案采用HPM5E00系列高性能MCU产品搭载主频480MHz的RISC-V内核，采用德国倍福（Beckhoff）正式授权的EtherCAT IP，能够为非 EtherCAT总线型变频器提供了接入 EtherCAT总线协同工作的能力。方案适配工业自动化、智能工厂等核心场景，典型应用于变频器及远程IO数据采集模块等终端设备。

方案特点：

· 正版授权IP的 EtherCAT通讯协议，提供2~3个网口可选。

· 定制化：可选数量的数字输入、数字输出、模拟输入、模拟输出。

· 可适配变频器通信协议。

· 变频器拓展卡通信接口支持UART、SPI、CAN等。

· 支持16bit 高精度 ADC。

· FOE远程升级支持：升级通信卡固件及变频器固件。

· PCB形状可定制化、小型化，具备低成本优势。

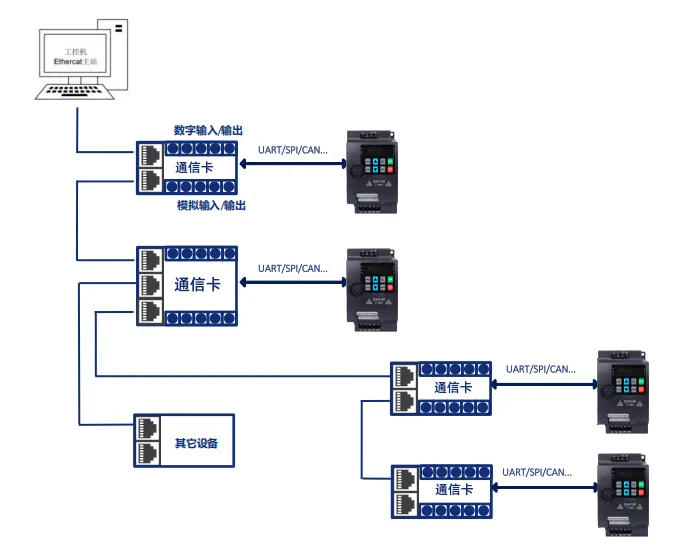

工作原理图：

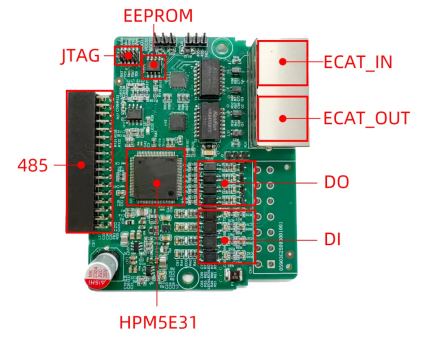

变频器通讯卡：

· RS485*1，跑modbus协议，可接变频器

· 数字量输入*4

· 数字量输出*4，1路开漏集电极输出

· ECAT_IN*1，ECAT_OUT*1，DC周期可低至62.5us

· 16Kbit EEPROM

泰为TAE32F5600 5.5KW高性能变频器解决方案

5.5KW变频器提供异步感应电机矢量控制与同步电机控制两套方案，支持三相380V、三相220V及单相220V供电。同时还提高了载波频率上限，增强负载控制算法、转速追踪与软件输入缺相检测功能，支持多种可设定控制逻辑，满足工业风机、泵类等大部分异步电机应用场景的需求。

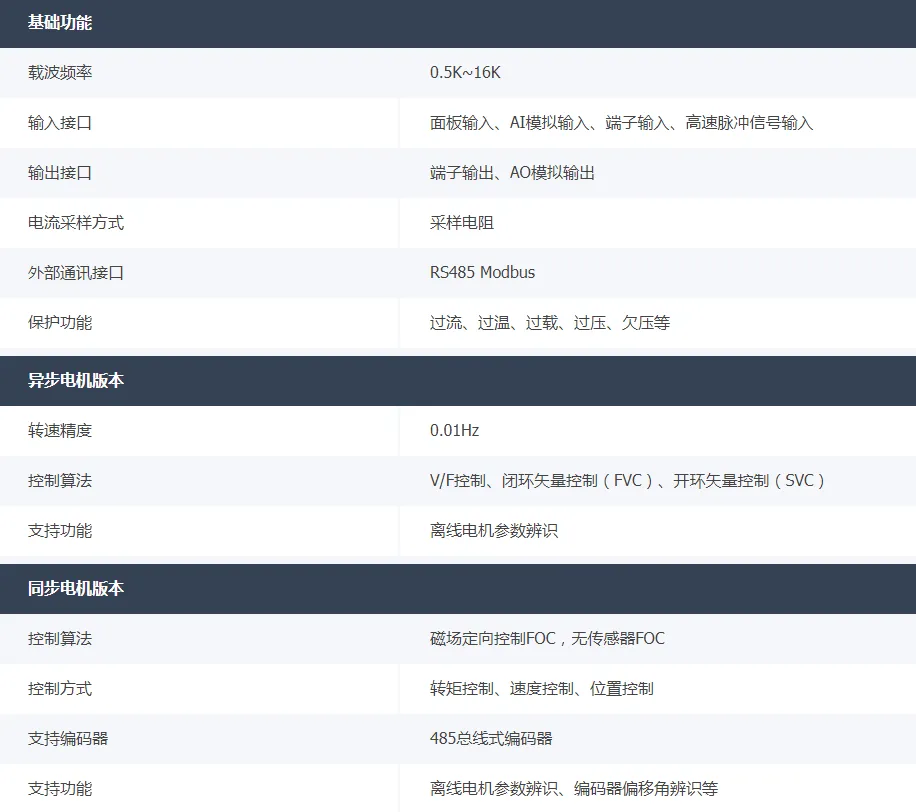

方案参数：

方案特点：

• 同步/异步两套方案，支持VF模式与高精度矢量控制（SVC）

• 支持面板、端子及通讯接口灵活控制

• 载频上限提升至20K，SVC模式下负载能力达100%（特定方案）

• 内置转速追踪、软件缺相检测，保障电机安全运行

• 兼容三相380V/220V、单相220V输入，全球电网通用

• 具备过载、过流、过压、欠压与过温等保护功能
