功率密度提高300%！国产碳化硅IPM突破1200V/100A功率密度瓶颈

在工业传动与商用空调压缩机驱动领域，工程师通常采用大尺寸IGBT模块实现1200V/100A功率等级，却面临PCB板越画越大，散热效果越来越烫，高频性能却上不去的难题，都卡在了“功率密度天花板”。

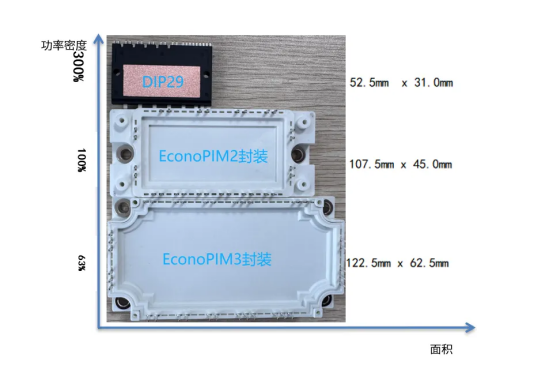

传统1200V/100A 级别的三相逆变器通常采用面积较大的PIM2或PIM3封装 IGBT模块。如今国产碳化硅IPM在功率密度和效率上实现代际突破，以更小的体积、更低的损耗解决了这项难题，将碳化硅芯片、高压驱动芯片（HVIC）及低压驱动芯片（LVIC）集成在DIP29上做到了同等级电流输出，体积缩小到约1/3，功率密度翻3倍。

快包分析师推荐巨风半导体TRM10012B1MB——行业首发的1200V/100A 碳化硅（SiC）三相智能功率模块（IPM）。在16kHz开关频率下，仍可持续输出60A，满足多数伺服电机/变频升级需求。

即刻扫描二维码！可申请免费样片及方案技术资料

TRM10012B1MB 1200V/100A碳化硅三相智能功率模块

TRM10012B1MB采用DIP29封装，尺寸小巧仅 52.5mm×31mm。采用全桥SiC MOSFET、集成驱动IC，具备完善的欠压/过流/短路/过温等保护机制，省去复杂的外部驱动电路设计，显著缩减了 PCB 占用面积，进一步提升系统整体功率密度。

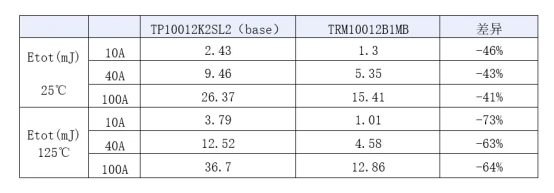

SiC作为第三代半导体材料具备耐高压、耐高频、耐高温等优势，在125℃高温、40A的条件下，开关损耗较同级高端IGBT模块降低约63%，反向恢复损耗（Erec）极低，不足IGBT的1.5%，高频EMI天生更友好。导通压降更低，中小电流区间效率优势尤为明显。

（开关损耗对比图）

建议在系统设计中采取以下优化措施：

· 驱动优化：建议将正向驱动电压Vgs设定为+18V，充分发挥SiC的性能优势，配合模块内置驱动优化，波形干净易控制。

·  强化散热：对于75A级别的运行，需采用3盎司铜厚及40个以上的过孔阵列，以应对极致的电流密度。

应用场景：

适用于工业伺服/变频器、商用中央空调压缩机驱动、储能PCS辅助电源/DC-DC级、充电桩/车载OBC部分拓扑等领域。

其他优质IGBT模块方案：

XP075PCG12CAE3-H 1200V/75A IGBT模块

芯达茂（XDM）XP075PCG12CAE3-H IGBT模块的耐压为1200V，标称电流为75A，配合EconoPIM™3系列封装适合紧凑型功率部分。在结温25℃条件下，IGBT处于饱和导通状态时，集电极-发射极之间的压降约为1.7V。具备导通损耗较低、超强的短路能力等优势，适用于工业变频、伺服电机控制领域。

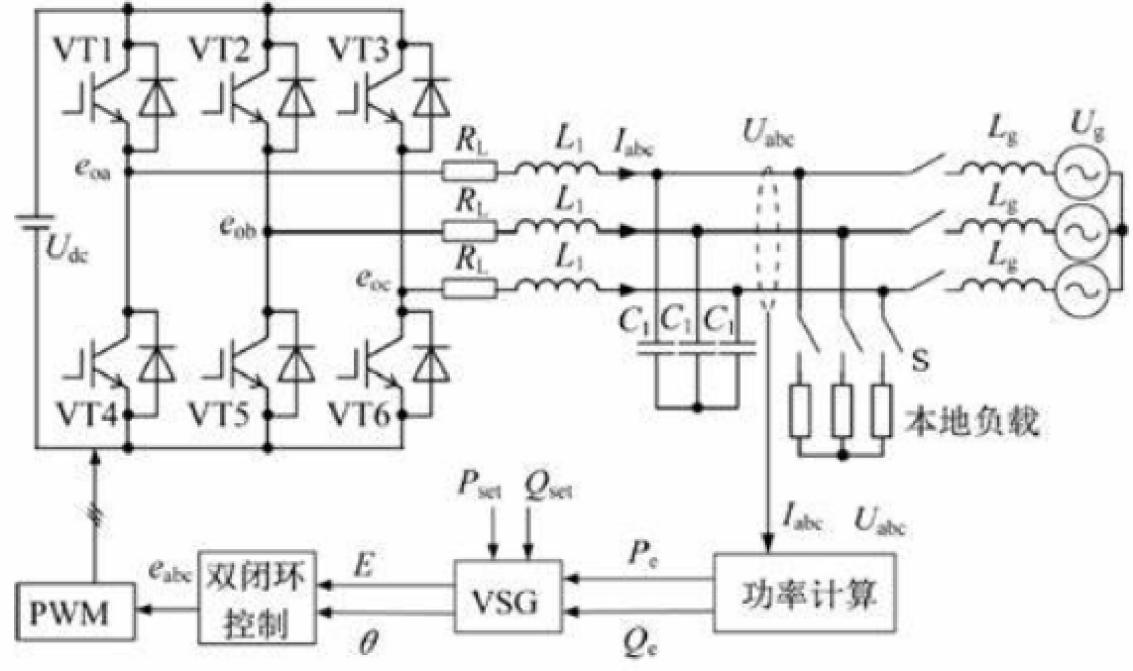

电机控制领域拓扑图：
