全国产+工业级FPGA图像方案上新，集成DVP相机、MIPI相机！

近年来，持续的贸易战导致全球供应链异常脆弱，供应链安全不确定性上升，而FPGA 的产业被AMD（Xilinx）、Intel（Altera）垄断超70%份额，高端领域更是筑起“工艺-IP-生态”三重壁垒。在供应链安全与技术自主可控的双重诉求下，国产FPGA替代已成为必然趋势。

当前发展自主可控的全国产工业级FPGA图像处理方案已成为国内厂家的首要战略目标，相比国外产品普遍存在的供货周期不稳定、授权出口管控严苛及高端IP限制等不可控风险，全栈自主可控的国产方案从根源上杜绝了后门与断供隐患。

在此背景下，我爱方案网推荐全国产+工业级的 安路DR1 FPGA工业核心板方案，

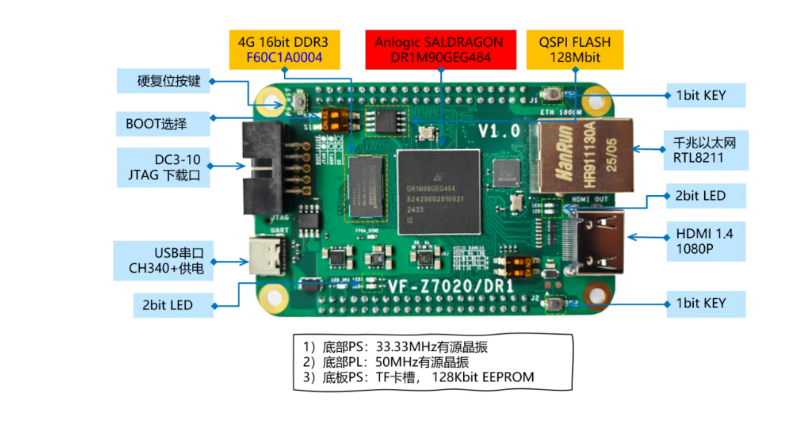

以下是VF-DR1 FPGA核心板的主要选型、接口介绍：

扫码可申请免费样片以及获取方案demo资料

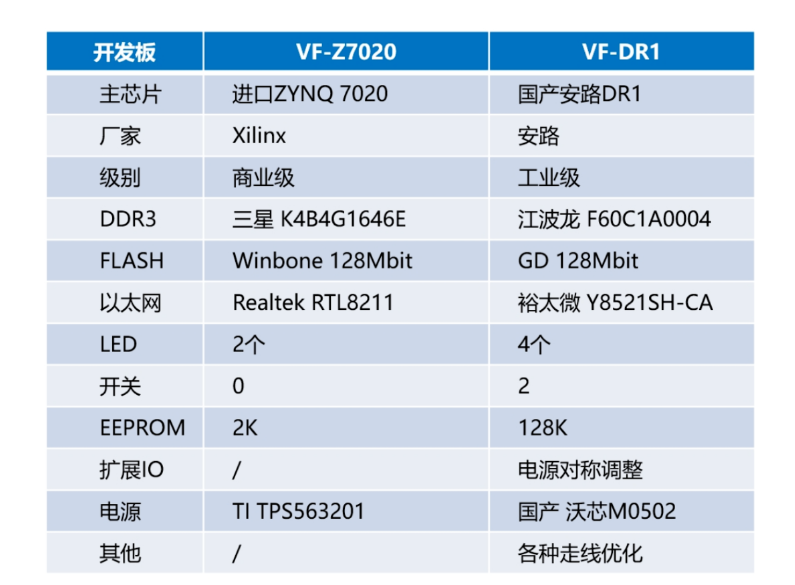

方案主要硬件规格如下表：

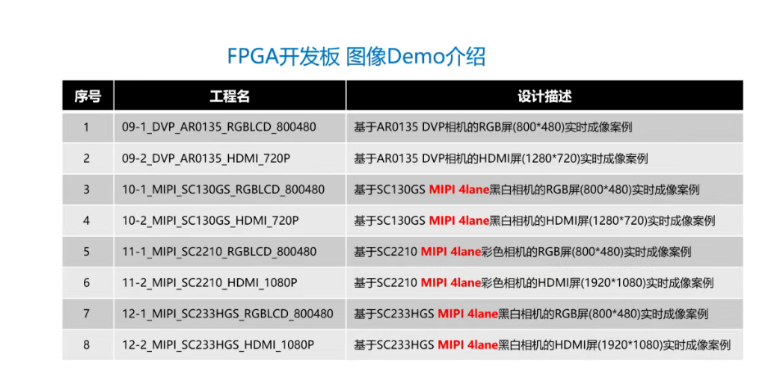

另外，针对FPGA图像设计，方案还接入了DVP相机、MIPI相机等，通过HDMI、RGBLCD方式显示图像，完成了基于DR1 FPGA的图像接入方案，相关工程列表如下，全部开源！

更多优质FPGA方案推荐：

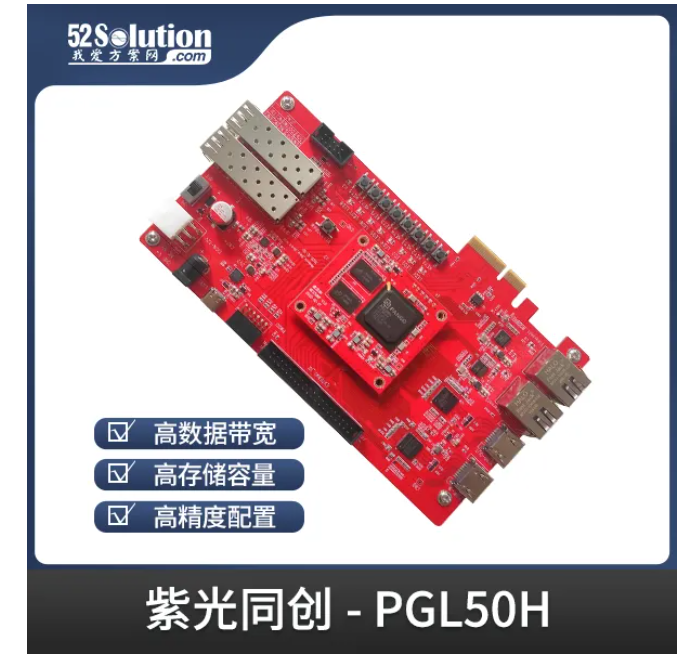

紫光同创高带宽、高存储工业控制开发板

方案基于紫光同创 logos 系列 FPGA（PGL50H-6IFBG484）开发，具有高数据带宽、高存储容量的特点，适用于高速数据通信、处理、采集等方面的应用，方案交互时钟频率最高到 400MHz, DDR3 的数据位宽 32bit，总数据带宽高达25600（800×32）Mbps；4 路 HSST 高速收发器，每路速度高达6.375Gb/s，适合用于光纤、PCIe 数据通信；外围接口丰富，满足全方位的开发需求。

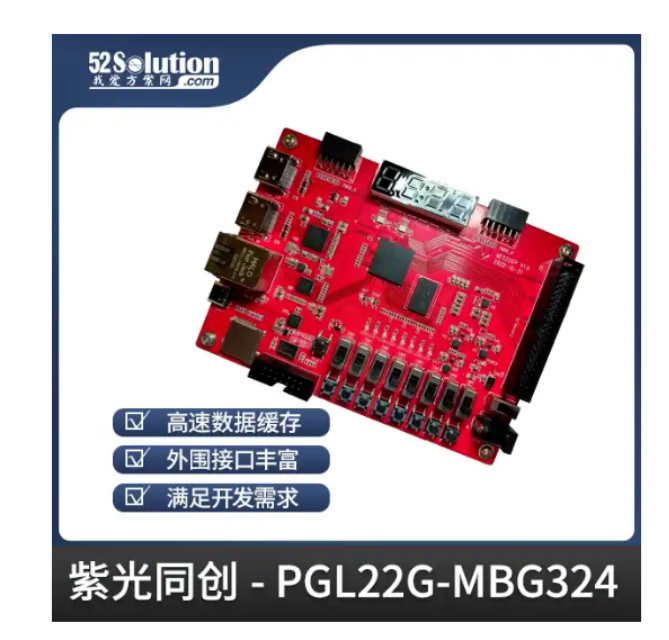

紫光同创国产FPGA设备通信开发板

方案为紫光盘古系列FPGA开发板@盘古22K开发板，基于紫光同创40nm工艺的FPGA主控芯片(Logos系列:PGL22G-MBG324)，挂载16bit 数据位宽的DDR3(总容量高达512Mbit)，系统存储带宽高达800Mb/s。

板卡电源采用圣邦微（SGM61032）解决方案，HDMI接口采用宏晶微MS7200，更大程度上实现了国产化，预留HDMI收发接口用于图像 验证及处理；10/100/1000M以太网接口，方便各类高速通信系统验证。
