国产EtherCAT机器人关节伺服对比NXP方案的选型替代

在国产替代趋势的推动下，国内芯片厂商正快速涌入关节模组主控赛道，部分产品已进入头部整机厂量产供应链。其中，国产主控芯片凭借微秒级多关节协同控制能力，以及率先实现EtherCAT硬件集成等技术优势，已成功应用于宇树、优必选等企业的关节驱动模块中。

快包分析师基于NXP i.MX RT1180和先楫HPM5E3Y两款高性能芯片，通过参数、性能对比，分析优势的同时助力企业快速选型。

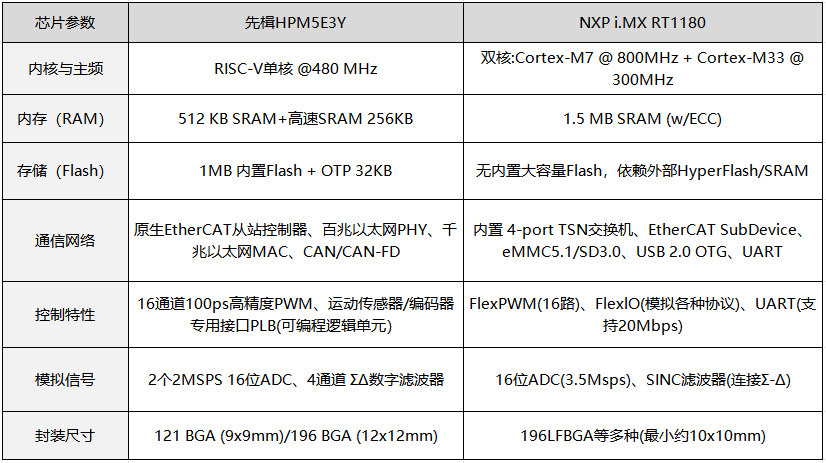

（NXP i.MX RT1180和HPM5E3Y芯片对比图）

对于硬件工程师来说，需在实时性能、BOM 成本、开发生态和量产可靠性等方面精准平衡。先楫HPM5E3Y芯片针对伺服驱动、机器人关节及高性能变频器等电机控制场景，具备突出的集成与实时控制优势。

即刻扫描二维码！可申请免费样片及方案技术资料

HPM5E3Y芯片采用单核RISC-V架构，在控制周期与中断响应抖动方面表现优于双核方案，100 ps高精度PWM（支持死区动态补偿）显著提升电流环与速度环控制精度。原生集成EtherCAT从站控制器，无需外置ESC芯片即可接入工业以太网。作为国产芯片，HPM5E3Y在供货稳定性和交期方面也为大规模量产提供了可靠保障。

RT1180 内置 4 端口 TSN 交换机，能同时连接多个设备，适合工业网关或多协议转换。拥有 1.5MB 超大 SRAM，更适合跑 Linux + RTOS 的混合架构，处理复杂的 HMI（人机界面）或上位机通信任务。

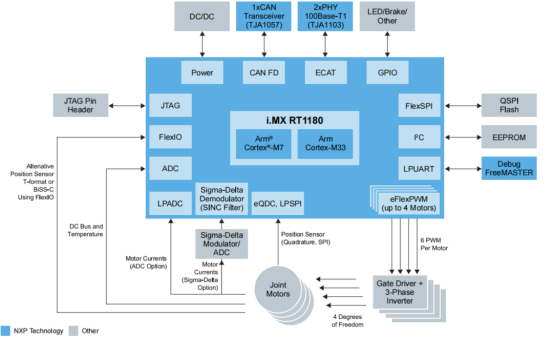

NXP i.MX RT1180机器人关节模组

关节模组方案采用NXP跨界处理器i.MX RT1180，基于Arm Cortex-M7@800MHz和Cortex-M33@240MHz双核架构，集成了2个I3C接口，可挂载多个伺服节点与触觉传感器，支持EtherCAT、CAN-FD、UART等多种工业通信协议；而且具有2 路 16 位 4M bps 的ADC、高精度PWM等外设。

方案特点：

· 支持无刷直流电机(BLDC)与永磁同步电机(PMSM)

· 磁场定向控制(FOC)，实现精确的扭矩、速度与位置控制

· EtherCAT®支持，用于同步多轴运动控制

· 集成CAN-FD和以太网，适用于分布式电机控制架构

· 高精度电流感测，支持Σ-Δ模数转换器(SDADC)和SINC滤波

· 多个模数转换器(ADC)通道，用于电压、温度与位置反馈

· 支持电机驱动器故障检测与保护机制

· EdgeLock®安全架构，支持设备身份识别、安全启动与可信执行

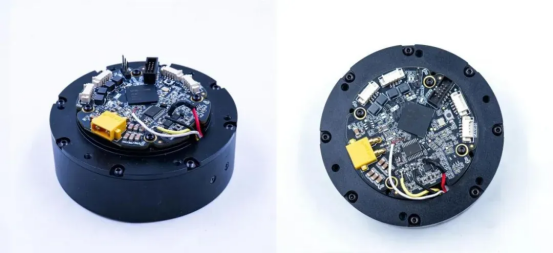

基于HPM5E3Y的关节伺服解决方案

方案采用以RISC-V架构的HPM5E3Y单芯片集成EtherCAT通信与实时控制。该方案将高性能MCU芯片与电机驱动电路、编码器、减速器高度集成，体积更小、集成度更高，可灵活适配协作机器人的紧凑关节设计，降低整机身重量。同时，提供开源的软硬件设计文档资料，支持用户基于芯片自定义控制算法，兼容多场景二次开发。

方案参数：

●输入电压：24VDC

●适配电机：最大电流13A/扭矩12Nm

●电流环频率：16KHz

●速度环：2KHz

●位置环频率：1KHz

●CiA402协议：PP、PV、PT、HM、CSP、CSV、CST

●支持 EtherCAT OTA

●额定相电流：4A

●额定扭矩：12Nm

●额定功率：62W

●减速比：6:1

●减速器类型：行星

●通讯方式：EtherCAT，CAN，RS485
