千伏高压直流切换解决方案:国产继电器如何适配30-120KW充电桩模块的全功率覆盖?

在高压直流与超高频率信号切换等前沿应用驱动下，继电器正从传统机电开关向智能化、模块化、高可靠系统部件演进。尤其在充电桩电源模块等高温、高压、频繁切换的严苛工况中，继电器作为电路控制的关键环节，负责充电桩电源模块内部的多个关键控制与切换，从中实现电气隔离、保护与输出模式切换等作用。

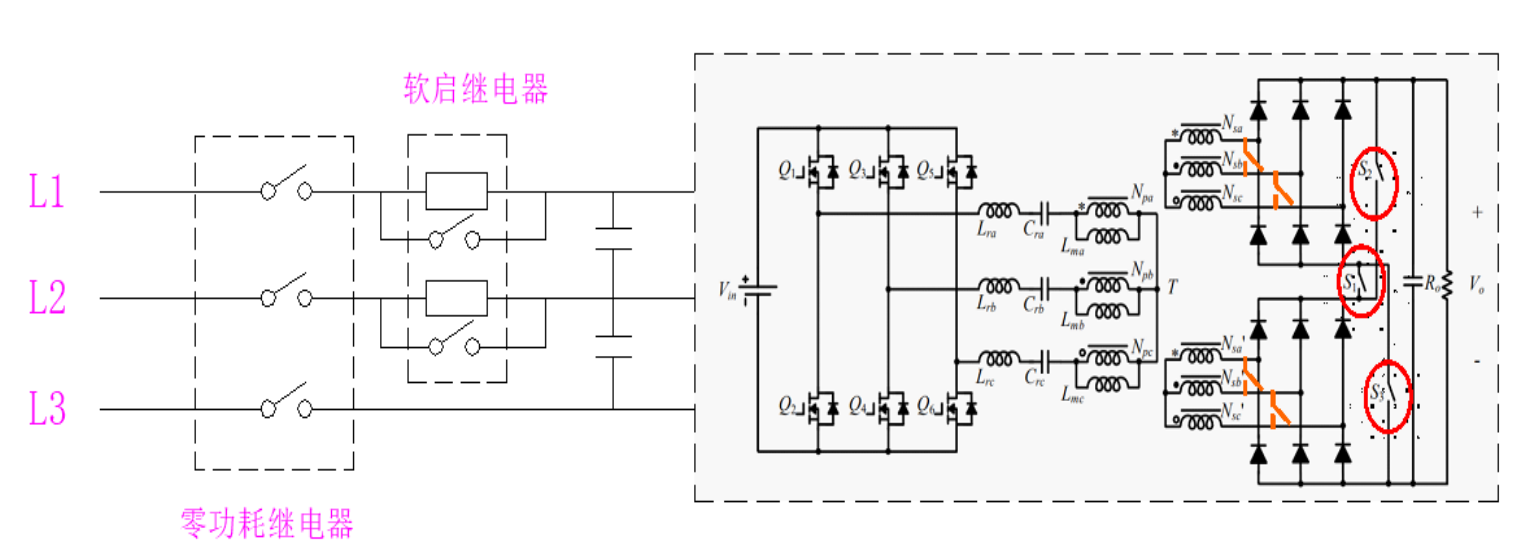

直流侧用继电器是用于200~1000VDC平台电压下，分低压恒流输出，高压恒功率输出，低压输出时是使用并联模式，高压输出时是使用的串联模式。S1闭合时为串联高压恒功率输出；S2/S3闭合时为并联低压恒流输出。

继电器通过触电接触/分离来实现电路通断，但触点在动作过程中会产生电弧，尽管借助惰性气体或氢气灭弧，但电弧侵蚀与触点抖动等问题会直接影响其寿命与运行可靠性。因此，选择具备高绝缘电压、高抗冲击性及可靠密封结构的继电器型号，能确保长期稳定工作。

快包分析师推荐中汇瑞德应用于充电桩电源模块的继电器产品方案，均为密封型号继电器，具备耐高温、高绝缘电压和可靠的灭弧能力，适应30KW至120KW不同功率等级的充电模块。

即刻扫描二维码！可申请免费样片及方案技术资料

中汇瑞德40KW充电桩电源模块的继电器产品方案

CHP8-112DB2-S90

● 线圈电压：12VDC

● 线圈功率：1W/1.5W/2W/3W

● 认证负载：90A/250VAC

● 外形尺寸：40.2*30*17(mm)

● 触点形式：一组常开，一组常闭

● 触点负载：60A~100A

● 温度范围：-40~+85℃

● 安装方式：PCB安装

● 线圈类型：磁保持继电器

CHS01-V-112LA2(50/60A)并联

● 线圈电压：12VDC

● 线圈功率：900mW

● 认证负载：50A/60A/277VAC

● 触点形式：一组常开、一组常闭、一组转换

● 触点负载：30~60A

● 温度范围：-40~+85℃

● 安装方式：PCB安装

● 外形尺寸：CHS01:32.1*27.05*20.2（mm）

CHDR-112D

● 外形尺寸：47.6*40.0*45.1(mm)

● 触点形式：一组常开

● 线圈功率：3.2W

● 触点负载：101A~200A

● 温度范围：-40~+85℃

● 100A/150A大功率直流接触器

● 负载电压：60VDC
