双电机无感FOC方案：仅1Hz实现满载扭矩启动！攻克无人机低速平稳控制难点

传统无感方案在无人机零速/低速段因反电动势微弱，极易出现抖动甚至失步。无感电机控制技术通过高频信号注入（HFI）结合改进型滑模观测器，实现转子初始位置精准辨识（误差小于±15°）、零速附近角度估算误差小于0.3°，支持满载闭环启动与极低速平稳运行，解决无人机起飞瞬间的抖动问题。

无传感器电机控制技术是通过算法重构替代物理传感器（编码器、霍尔传感器等硬件），利用电机的电流电压信号来计算电机转子位置和速度，有效避免传感器干扰，在降低成本、提高系统可靠性以及简化电机结构方面具有显著优势。

快包分析师推荐极海G32R501、APM32F411两款高性能MCU开发的低压无感FOC双电机控制方案，支持双电机无感FOC控制，单核条件下仅需24.8μs即可对双电机执行完整电流环控制。方案配套自研上位机，可快速评估电机驱动性能，助力工程师快速上手。

极海G32R501低压无感FOC双电机参考方案

方案采用G32R501实时控制MCU，基于Cortex-M52双核架构，主频250MHz，具备灵敏感知、高效处理、精准控制等特点。支持双电机无感FOC控制，单核条件下仅需24.8μs即可对双电机执行完整电流环控制，内置静态（电阻、电感、磁链）参数辨识、在线电机电阻辨识功能，配置模型参考自适应，PI自整定，可实现对大多数永磁同步电机的自动控制。

电机测试参数：

方案参数：

· 输入电源范围：DC 12V~48V

· 输出峰值电流：20A

· 最低控制频率：1Hz

· 启动：满力矩闭环启动（4Hz及以上目标频率）

· 控制方式：V/F、单电流闭环控制、双闭环控制

· PI参数：模型参考自适应

· 其他功能：参数掉电保存、软件复位

· 电机参数辨识：静态辨识电阻、电感、磁链，在线电阻辨识

· 通讯方式：Modbus协议

·  配套资料：配套自研上位机、用户手册等

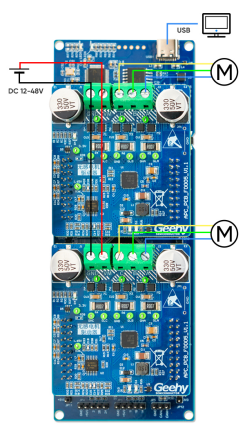

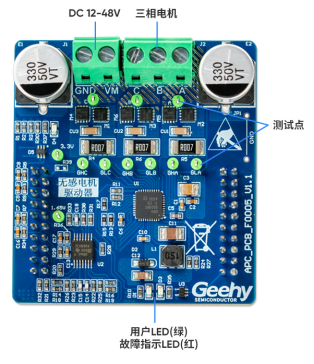

方案硬件板卡由一个控制板和两个功率板组成。控制板采用32R501 Eval Board，集成CMSIS-DAP调试器，可直接通过Type-C接口与PC连接调试。功率板包含MOS-FET三相逆变器及反馈信号采集电路，可输出3.3V电源给控制板供电。控制板与上位机通过板载调试器基于Modbus协议通信，支持快速参数配置与功能调试。

应用场景：

方案适用于协作机器人关节、AGV底盘驱动、高速控制云台、智能家电机器人、空调新风系统风机、无人机电调、精密仪器散热风机、小型自动化设备等场景。

极海APM32F411低压无感FOC双电机参考方案

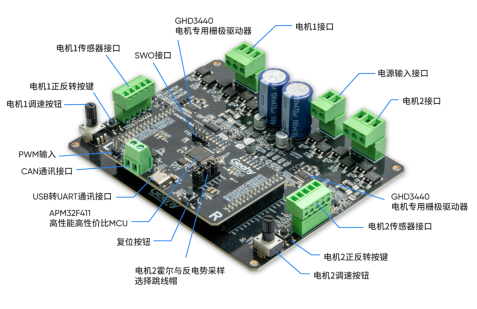

方案采用搭载Cortex-M4F内核的APM32F411为主控MCU，内置的两路高级定时器可分别输出三路带死区互补PWM，以单芯片独立驱动两路BLDC或PMSM电机。通过两路12位高精度ADC对各电机电流进行独立采样，并经由后级两片GHD3440栅极驱动器放大PWM信号以控制MOSFET，实现磁场定向控制。方案集成完善的过流、过压及故障诊断功能，兼具高效率、高可靠性与低噪声特性。

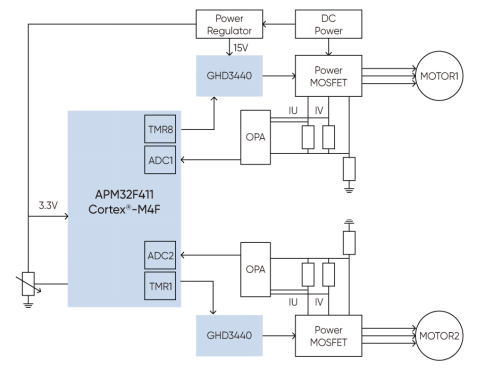

方案框图：

方案优势：

• 主频高达120MHz，可在单核内实现两路速度环、电流环双环运算，实现双路独立PMSM或BLDC控制

• 集成U(S)ART、I2C、QSPI、SDIO、CAN等，既能满足有感/无感FOC控制、有感/无感方波控制，还能支持霍尔、磁编、光电等类型编码器

• MCU芯片以20KHz频率执行电流环，执行时间10μs，剩余时间还可用于执行速度环、PFC、通信、显示等任务

• 支持单/双电阻采样、三相反电势采样

• 12V~72V DC宽电压输入，单电机最大功率100W
