开源EtherCAT伺服控制方案：基于国产高性能MCU实现3µs同步抖动！

在现代工业自动化领域，设备实时协同已成为智能制造的关键命脉。EtherCAT 协议凭借其微秒级实时响应、精准分布式时钟同步与高度灵活的拓扑结构三大核心优势，成为高端运动控制领域的首选总线技术。

EtherCAT底层采用独特的“飞读”通信机制，数据帧在网内依次穿过每个从站，实现高带宽利用的同时保持极低的通信延迟。它能同时驾驭多个伺服电机，实现协同作业，广泛适用于自动化生产线、数控机床以及机器人技术等领域。

快包分析师推荐极海、先楫高性能MCU研发的EtherCAT伺服控制解决方案，方案源代码、原理图开源可交付，降低开发调试门槛，为工程师和设备终端商提供了高性价比的解决方案。如需了解方案详情，可联系客服。

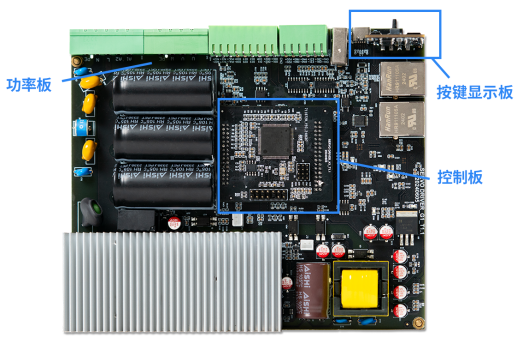

400W EtherCAT总线型高压伺服控制器方案

方案主控采用极海G32R501高性能实时控制MCU。基于Cortex-M52双核架构，主频250MHz，由CPU0处理位置环、速度环、I/O与协议，CPU1负责位置通信、电流环与PWM输出。支持上位机ModBus协议与EtherCAT总线协议，配套参数调试工具可灵活配置400余项伺服参数，有效满足多样化工业应用定制需求。

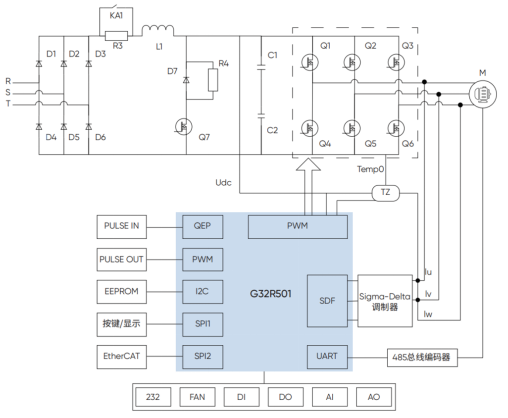

方案框图：

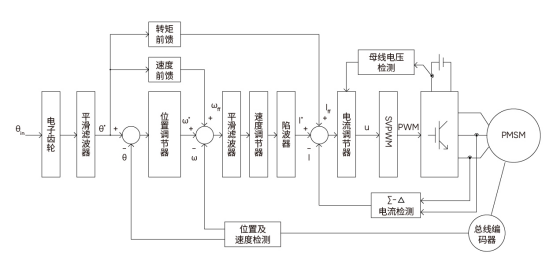

采用三环级联模式的软件设计：

• 位置环：给定来自外部脉冲、总线、I/O控制；位置反馈来自外部总线编码器；

• 速度环：给定来自位置环的输出，也接受来自外部模拟量或多段速的给定，一般速度环带宽不超过400Hz；速度反馈来自编码器位置解算；

• 电流环：给定来自速度环的输出，电流反馈由SDF模块采样获得，执行周期选为62.5μs。

方案特点：

• 输入电源范围：单相AC 200V~240V, -10%~+10%, 50/60Hz；

• 额定输出电流：3.0Arms，最大电流输出：9.0Arms；

• 速度范围：±7000rpm，支持弱磁算法；

• 转速精度：额定转速下可达1‰左右；

• 支持三环闭环控制和电机参数静态辨识，电机参数通过总线获取，PID参数与电机参数相关联，可适配不同电机；

• 支持EtherCAT总线功能，可通过主站进行位置控制；

• 多种控制模式：外部脉冲位置控制、JOG控制、全闭环位置控制、速度控制、力矩控制；

• 丰富报警代码：过压/欠压/过流/过载/过热/过速、主电源输入缺相、再生制动状态异常、位置偏差/制动率过大、编码器反馈错误、行程超限、EEPROM 错误等。

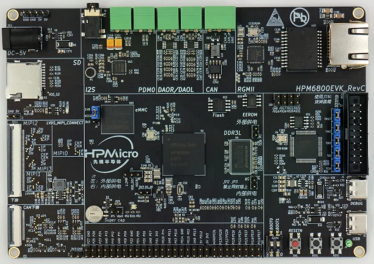

基于HPM6800的EtherCAT主站解决方案

基于先楫HPM6800与开源CherryECAT主站协议栈，实现的高性能、轻量化EtherCAT主站解决方案。该方案在保持极低资源占用的同时，实现了优异的实时性与丰富的协议支持，为工业运动控制、实时IO等场景提供高性价比的EtherCAT主站实现路径。

方案特性：

1.极致的资源优化RAM占用：

• 约 4 KB

• Flash占用：约 40 KB（含24KB主站代码 + 16KB Shell命令及日志）

• 适合资源紧张的嵌入式场景，降低硬件成本。

2.高效的传输机制异步队列传输：

• 单次传输可携带多个EtherCAT Datagram，提升总线利用率。

• 零拷贝技术：直接使用ENET收发缓冲区进行协议数据填充与解析，减少内存复制开销，提升实时性。

3.完善的协议与功能

• 支持拓扑自动发现：支持热插拔，自动扫描总线并更新从站拓扑与信息。

• 从站状态自动监控：实时监测从站运行状态。

• 分布式时钟（DC）：支持时钟同步，为高精度协同控制提供基础。

• 多种通信服务：CANopen over EtherCAT (CoE)、File over EtherCAT (FoE)、Ethernet over EtherCAT (EoE)

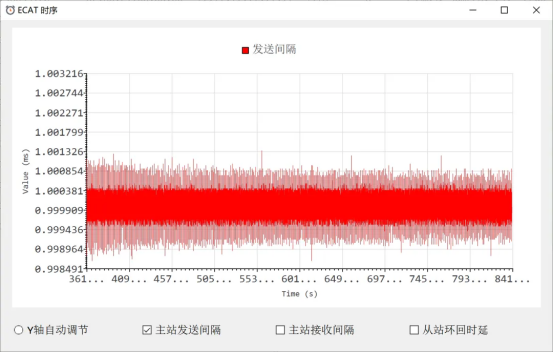

下图为HPM6800EVK（运行于Flash XIP模式）实测的DC同步抖动表现，稳定维持在3µs以内：

方案核心优势：

• 轻量高效：在极小的内存与存储空间内实现全功能EtherCAT主站。

• 实时性强：凭借零拷贝、队列传输等优化，实现微秒级循环周期与低抖动。

• 稳定可靠：支持热插拔、状态监控与丰富的诊断功能，符合工业应用需求。

• 易于集成：基于开源CherryECAT栈，配套命令行交互工具（参考IgH），便于开发调试与二次集成。

应用场景：

适用于工业机器人运动控制器、数控系统（CNC）、包装机械、印刷设备以及其他对实时性、同步性要求高的多轴协同控制领域等场景。

如需了解方案详情，可联系客服。
