在光伏发电系统的技术演进中，逆变器作为连接新能源发电系统（光伏、风电）与电网的核心电力电子装置，负责将直流电（DC）转换为与电网同频、同相的交流电（AC）并馈入电网，并且能直接决定着电能转换效率、电能质量和系统稳定性。

逆变器的技术演进始终围绕电力电子技术展开，主要是以下三大类：

一是MPPT最大功率追踪技术，可实时调整电压电流，在阴天、云层遮挡等场景下最大化的提高整体发电效率，实现对能源最大化利用；

二是并网控制技术，可自动同步电网电压与频率，停电时自动断开，保障电网安全；

三是智能运维技术，通过数据监控实现发电量、故障信息的实时反馈，部分企业借助AI技术将故障预测准确率提升至92%以上。

快包分析师推荐三款国产高性能MCU研发的微型逆变器，方案原理图、源代码开源可交付，还可提供完善的软硬件设计文件，方便工程师快速进行上手、二次开发，助力客户项目快速量产落地。如需了解详情可联系客服。

基于G32R501的800W双路MPPT微型逆变器

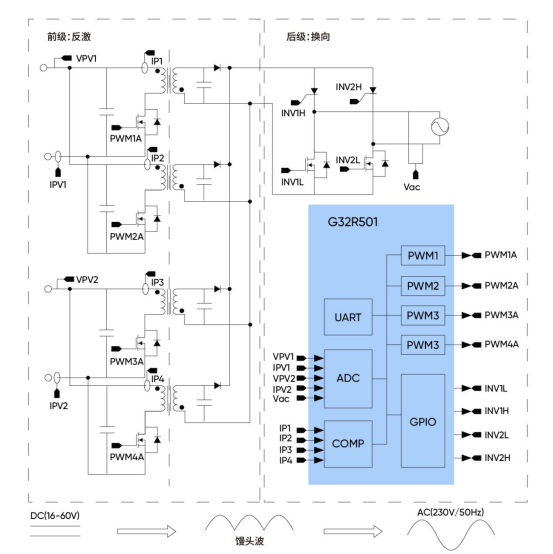

方案通过极海G32R501实时控制MCU实现光伏微逆变器的数字控制，集成反激功率单元和换向功率单元，并可同时接入两路光伏输入，具有独立MPPT功能，额定功率800W，可使用锁相环追踪电网角度，支持并网运行模式。

方案特点：

· 基于G325R01实时控制MCU单芯片方案，对反激和换向功率单元进行全面数字控制

· 最大光伏输入电压60V，MPPT电压范围16V~60V，启动电压22V，2路MPPT，最大输入电流14A

· 支持电网电压范围AC 180V~275V，频率45Hz~55Hz

· 额定输出功率800W，额定输出电流3.5A

· 满载功率因数＞0.99，峰值效率94.0%

· 标称MPPT效率99.80%

· 工作温度-40℃~60℃，自然散热

小华HC32F33 500W光伏微型逆变器

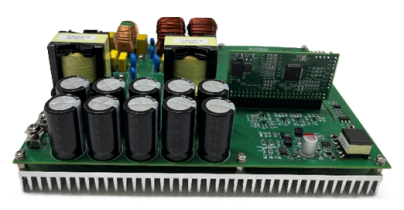

方案基于小华HC32F334数字电源芯片成功开发的交错反激式微型逆变器，充分验证了该芯片在模拟数字混合控制及复杂PWM波形生成方面的优异能力。方案具备高效的整体架构、出色的性能指标以及完善的故障保护机制，体现了HC32F334芯片在数字电源应用中的高集成度与可靠性。

方案参数：

•  PV电压范围： 25~60V

•  电网电压：200~240V @50Hz

•  最大输出功率：500W

•  开关频率：60kHz~200kHz

•  峰值效率：94.7%

•  入网电流THD：3.2% @Vpv=45V 500W

•  PF：>0.99

方案优势：

•  基于自主知识产权的数字电源控制器方案

•  交错反激采用谷底开通断续模式，提高系统效率

•  交错反激输出馒头波，减小反激输出母线电容

•  全桥逆变采用工频开关，提高系统效率

•  经典扰动式MPPT环，快速准确找到MPPT点

•  保护功能齐全：输出过流，输入反激过流保护，反激输出电压过压保护等

先楫HPM6200光伏微型逆变器

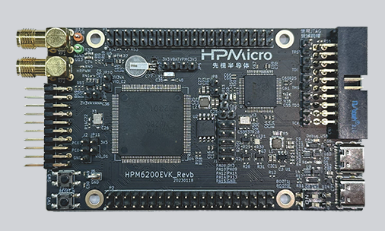

方案采用先楫HPM6200的双核架构，主频600MHz，支持DSP运算的高算力，100p秒的高精度PWM。芯片在PWM资源上非常丰富，有32路PWM输出，能满足单片芯片控制前级DCDC和后级DCAC的挑战。

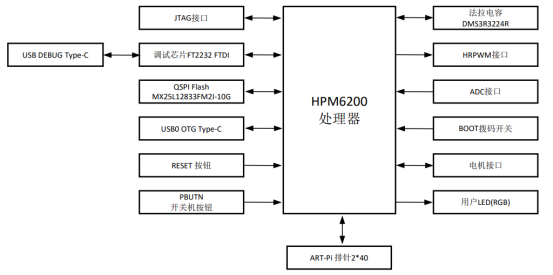

系统架构框图：

方案特点：

· 集成高效率DC-DC转换器和LDO

· 支持系统单电源供电

· 可动态调节输出电压实现性能-功耗平衡

· 兼顾电源的灵活性、易用性和效率

· 能完成DSP的国产创新型替代

如需了解详情可联系客服。
