面对高机动飞行动作与突加大载荷工况，传统电调控制方案受制于低成本MCU有限的算力，电流环带宽受限，导致大负载变化时转速波动大，抗扰动能力差，导致电机在负载剧烈变化时转速大幅跌落且恢复迟缓，直接引发飞行姿态抖颤甚至瞬时失控。

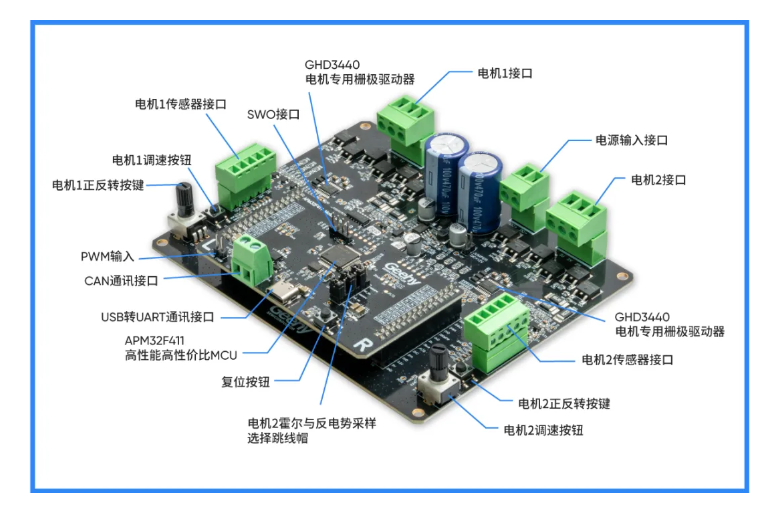

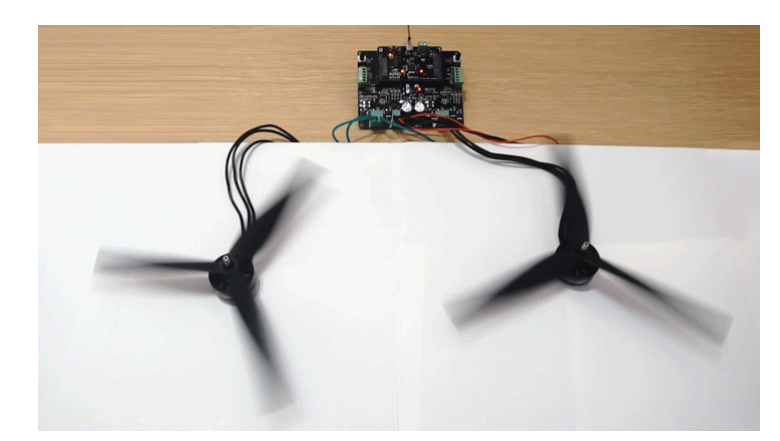

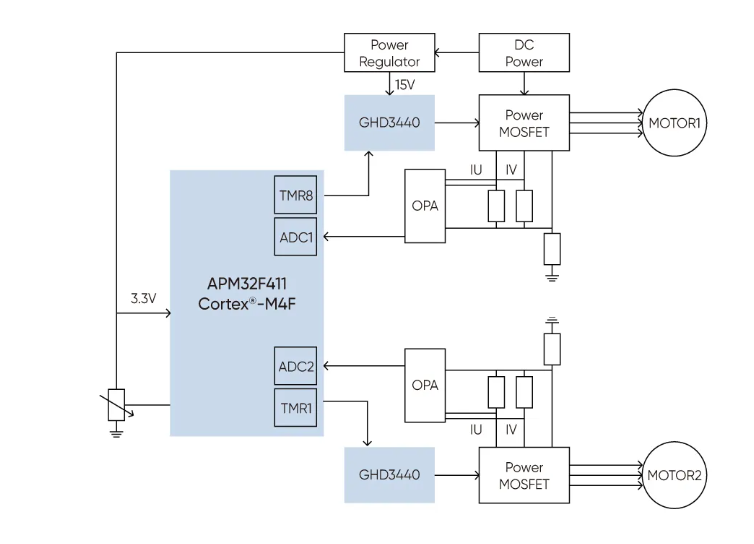

新一代无人机电调方案采用基于高性能MCU（如ARM Cortex-M4及以上）的磁场定向控制（FOC），结合改进的滑模观测器和快速电流采样，将电流环带宽提升至4kHz以上，同时采用自适应陷波滤波器抑制机械谐振。对比解决了传统方案响应滞后、调速不平顺，导致拍摄画面抖动、飞行动作不跟手等难点。 为帮助工程师快速导入可靠无人机方案，我爱方案网推荐极海APM32F411低压无感FOC双电机参考方案，其中还搭配了2颗GHD3440电机专用栅极驱动器。整个方案兼具高效率、高可靠和高性比等优势；低噪音设计，可提供更好的用户体验；同时还配备完善的过流、过压、故障诊断等功能。 扫码可申请免费样片以及获取方案demo资料 APM32F411低压无感FOC电调控制方案 方案前级通过APM32F411高性能高适配型MCU，集成两个高级定时器，每个高级定时器可输出三路带死区的互补 PWM，实现单芯片驱动两路BLDC 或 PMSM；集成两个12位高精度ADC分别对两路PMSM独立采样。后级则通过GHD3440电机专用栅极驱动器进行驱动信号放大，来控制MOSFET开关，最终实现对BLDC 或 PMSM的FOC控制。 方案框图 双电机应用于无人机电调 方案优势 高算力控制： APM32F411主控芯片搭载Cortex-M4F内核，主频高达120MHz，可在单核内实现两路速度环、电流环双环运算，实现双路独立PMSM或BLDC控制； 丰富接口资源：集成U(S)ART、I2C、QSPI、SDIO、CAN等，既能满足无感/无感FOC控制、有感/无感方波控制，还能支持霍尔、磁编、光电等类型编码器； 执行效率高：MCU芯片以32KHz频率执行电流环，执行时间14μs，仅占执行周期的50%，剩余时间还可用于执行速度环、PFC、通信、显示等任务； 支持单/双电阻采样、三相反电势采样； 12V~72V DC宽电压输入，单电机最大功率100W。 电路板实物图 （图源大联大 下同） FOC电调参考设计基于微芯dsPIC33EP32MC204开发设计，是一个低成本的评估平台，适用于四旋翼/无人机应用。螺旋桨由三相永磁同步或无刷电机驱动。 ►方案方块图 ►核心技术优势 •三相电机控制功率级 •通过双分流电阻方法进行相电流反馈，以获得更高的性能 •相电压反馈，实现无传感器梯形控制或快速启动 •用于过电压保护的直流母线电压反馈 •使用Microchip编程器/调试器进行在线串行编程 •CAN通信 ►方案规格 •输入电压：DC 11V~14V。 •极限电压：DC 20V。 •极限输入电流：10A。 •连续输出相电流：8A(RMS) •峰值输出相电流：44A •PWM输入：数字信号-PWM 50Hz,3~5V,4~55%占空比。 •模拟输入：0~3.3V 扫码可申请免费样片以及获取产品技术规格书
