智能显示屏可编程时钟方案：多路时钟发生器确保画面同步进行

从医疗影像诊断到工业人机界面（HMI），再到高端电子竞技屏，显示屏技术正全面向4K/8K超高清及120Hz/144Hz高刷新率普及。高清高刷场景下图像数据吞吐量大幅提升，想要实现数据实时稳定传输，像素时钟、链路符号时钟等显示接口时钟的时序性能至关重要。

随着LVDS、HDMI、DP等主流显示接口传输速率不断提高，时钟信号抖动在高速串行链路中可能会被显著放大，导致显示画面撕裂/错位、信号失锁、EMI辐射超标等故障。基于行业痛点，显示屏厂商亟需一款支持高频频点灵活定制、兼具超低抖动特性的集成时钟方案。

一、智能显示系统时钟设计四大难点

显示屏系统通常包含FPGA、主控SoC、显示驱动IC及接口转换电路，内部电路复杂、时序链路多，时钟设计面临多重核心痛点，主要挑战有：

1、非标准高频点的精准输出

不同分辨率、刷新率的显示面板，需要特定的像素时钟频率，例如常见的135MHz及以上非标准高频点。传统的晶体振荡器往往只能提供标准固定频点，灵活性不足。

2、严格控制相位抖动

PCIe、HDMI、DP等高速串行传输链路对时钟抖动极其敏感。若相位噪声积分得到的RMS抖动较大，会削弱接收端的时钟恢复（CDR）性能，从而大幅增加系统误码率，影响画面稳定传输。

3、狭小空间的集成与散热

高端屏要求窄边框、轻薄化设计，留给PCB的面积非常有限。采用多颗独立晶振搭建时钟电路，不仅挤占布局空间，还会增加功耗、加剧整机内部散热压力。

4、电磁兼容性（EMC）合规

高频时钟产生的谐波干扰是电磁辐射超标、无法通过行业认证的主要诱因，智能显示屏行业亟需可靠方案抑制EMI干扰，满足EMC合规标准。

二、高速显示系统时钟优选方案：可编程时钟发生器SYKG1042E/Q5系列

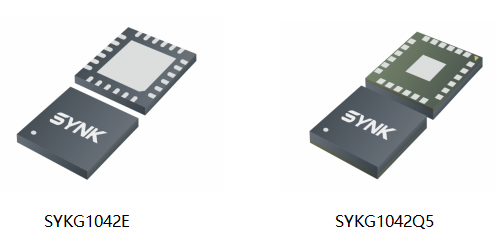

针对高速显示系统各类时序设计难题，推出SYKG1042E、SYKG1042Q5系列可编程时钟发生器，为智能显示屏行业提供高性能一体化时钟替代选择。

两个产品系列核心电气性能一致，主要区别在于：SYKG1042E系列需外接基准时钟源，方案设计更灵活；SYKG1042Q5系列内置了一颗50MHz的晶体，硬件设计更简洁。

产品核心优势：

① 灵活定制：支持1MHz~333MHz任意频点输出

SYKG1042E/Q5系列内置分数反馈分频器（FFB）与输出分频器（FOD），支持在1MHz至333.33MHz范围内进行高分辨率频率合成。无论是显示屏领域常见的135MHz还是其他特殊频点，均可通过I2C接口动态配置，或通过OTP预设频点，无需客户定制昂贵的非标晶体。

② 卓越性能：245fs低抖动（12kHz~20MHz）提升显示同步质量

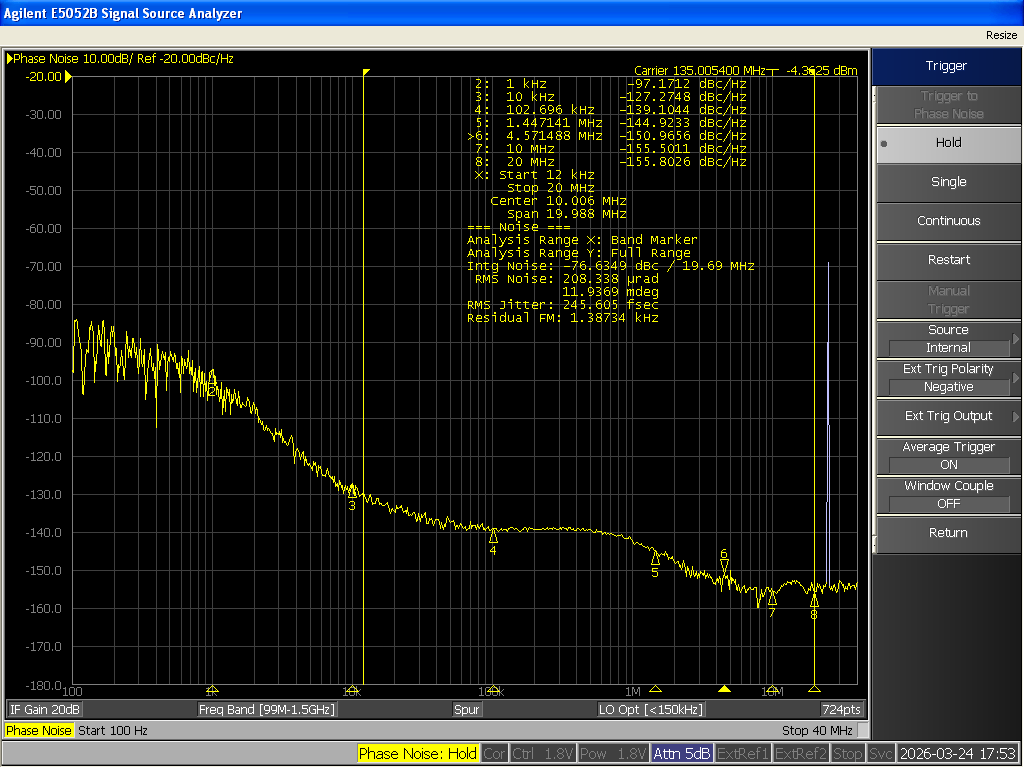

SYKG1042E/Q5系列芯片具备卓越的抖动表现，135MHz时的典型相位抖动仅为245fs RMS（12kHz-20MHz),在PCIe Gen6模式下抖动典型值甚至能达到19fs RMS。这种工业级的稳定性能够显著提升显示总线的信号完整性，确保在高刷场景下图像传输无掉帧、无延迟。

③ 高集成度与低功耗：释放空间压力

芯片采用4.0mm x 4.0mm紧凑封装，一颗芯片可同时提供4路差分输出与2路LVCMOS时钟输出，在1.8 V供电下功耗<150mW，相较于传统的晶振方案，可以显著降低PCB占用，更大幅缓解了显示模组的散热压力。

④ 展频技术：降低EMI峰值

为了优化EMC性能，SYKG1042E/Q5支持±0.1%至±1.5%的中心展频以及-0.1%至-3.0%的向下展频。通过展频功能（SSC），可以将时钟能量分散到更宽的频谱中，有效降低峰值辐射强度，可降低EMI测试失败的风险。

SYKG1042E/Q5可编程时钟发生器，依托宽频灵活配置、超低抖动、高集成低功耗及展频技术四大优势，适配电竞屏、工业屏、医疗影像屏等高端屏，既能保障高清画面稳定流畅输出，又可精简物料、降本增效，是高速智能显示系统理想的时钟优选方案。
