峰值效率达99%！基于SiC与两相交错无桥图腾PFC的国产3KW大功率数字电源方案

面对数据中心、电动汽车充电及工商业储能等高要求场景，AI电源系统在有限空间内存在更高功率密度、更低输入谐波失真（THD）以及突破99%的转换效率等技术难题，SiC通过优化能效比与动态功率调度实现能源利用效率的最大化。

在此，快包分析师推荐一款基于SiC器件与数字控制架构的3kW两相交错无桥图腾PFC数字电源方案，在紧凑体积内实现了6444W/L的超高功率密度与峰值效率99.0%的优异表现。如需了解详情可联系客服。

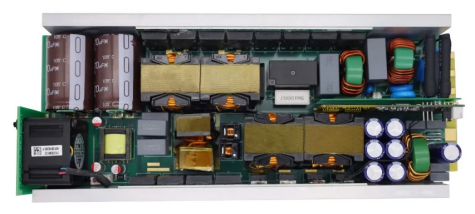

3kW两相交错无桥图腾PFC数字电源参考方案

方案采用国民技术高性能N32H474芯片，基于ARM Cortex‑M4F内核，最高主频240MHz，集成高精度ADC、增强型PWM模块以及丰富且可任意配置的外设接口，单芯片可同时完成两相PFC的精准时序控制、均流调节与多重保护，降低了方案整体BOM成本和设计复杂度。

方案结构采用SiC + 两相交错无桥图腾PFC拓扑，运行于CCM模式，在3000W额定功率下实现>99.0%的PFC级效率和极低THD。整机尺寸仅为190mm×70mm×35mm（不含外部散热器），在紧凑体积内实现了6444W/L的超高功率密度。

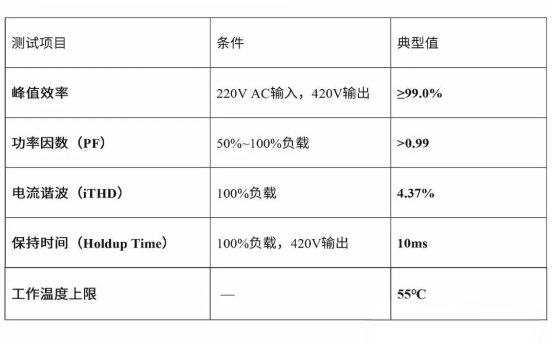

方案实测数据结果：

应用场景：

适用于AI数据中心电源、钛金级PC电源、通信整流模块、工业AC/DC电源、电动汽车车载充电机(OBC)、工商储能系统功率转换单元等领域。

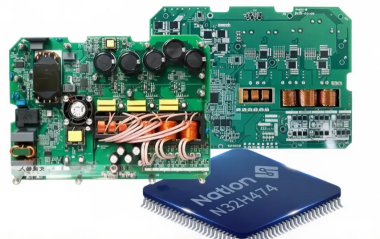

3KW高性能单芯片数字电源参考方案

方案是以单颗N32H474作为数字主控核心，基于自研Hunter OS实时操作系统开发生态链打造，整机峰值效率≥97.7%。方案采用前级两相交错无桥图腾PFC，后级三相交错Y-Y型LLC架构，该架构可灵活适配各种功率器件，在SiC、GaN等新器件加持下，能够深度优化系统性价比。

方案优势：

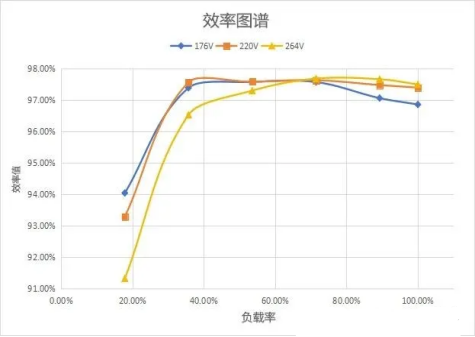

● 整机峰值效率≥97.7%，50%~100%负载下PF >0.99。

● 采用CCM两相交错图腾柱PFC降低输入电流纹波和THD (<5.0% @100%负载), 三相交错式半桥LLC实现高效率、低输出纹波和快速动态负载响应。

● 具备过温、输出过流/过压、输入过欠压等保护机制，并通过交错式设计减小输出母线电容需求，提升系统寿命。

● 基于自研Hunter OS生态，集成上位机可视化工具，实现参数在线配置、波形分析和一站式保护策略管理，显著提升系统智能化和调试效率。

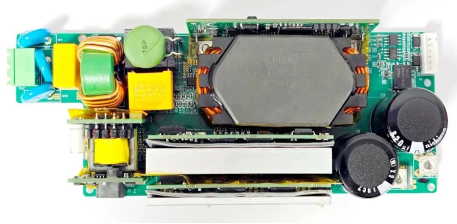

3kW交错CRM图腾柱PFC+LLC数字电源

方案基于泰为TAE32G5800 国产化芯片的全数字化控制，集成高速 ADC、高精度 PWM、硬件加速单元（ERPU）等模块，精准调控电压、电流，支持多种保护机制，可远程监控与调节输出参数，满足多样化应用场景需求。

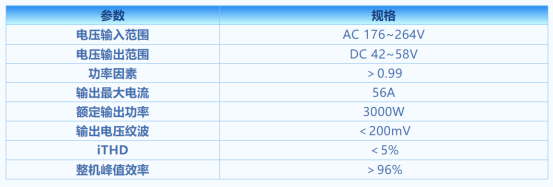

方案规格参数：

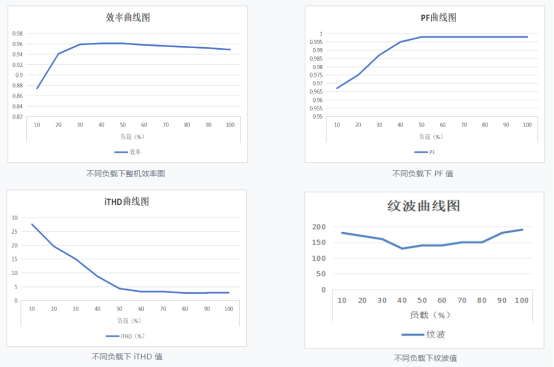

方案波形测试结果：

方案特点：

● 高性能Arm Cortex-M4 内核：主频200MHz，支持硬件加速单元（ERPU）

● 丰富外设资源：8对高精度HRPWM（分辨率156ps）、4路13bit ADC（5MSPS）、 硬件比较器（CMP）

● 工业级可靠性：工作温度-40℃~150℃，符合车规标准

● 整机峰值效率超过96%，功率因数高达0.99，总谐波失真（iTHD）低于5%

如需了解详情可联系客服。
