软硬件完全开源！集成EtherCAT通信的国产机械关节伺服模组方案

在机器人高频震动、紧凑空间和多关节同步场景下，通信延迟、抖动和可靠性直接影响了系统性能。目前市场主流的机器人关节模组通信方案包括EtherCAT、CAN/CAN-FD、SPI/UART、I2C、RS485等几种。

其中EtherCAT的通信实时性高达微妙级别且抗干扰能力强，成为机器人高精度运动控制的首选方案。EtherCAT基于标准以太网帧，通过”飞读飞写”机制让每个从站在同一帧经过时完成数据交换，网络延迟低至微秒级，分布式时钟（DC）同步精度可达亚微秒。

快包分析师推荐先楫HPM6E8Y、HPM5E3Y和极海APM32F425三款高性能MCU研发的机器人关节伺服方案，芯片内置EtherCAT控制器和PHY，兼具高算力、高集成度、实时通信等优势，支持配套调试工具，降低开发调试门槛。如需了解详情可联系客服。

先楫HPM6E8Y机器人关节伺服demo

方案基于先楫HPM6E8Y芯片运行，支持CiA402（CSV，CSP）协议与FOE（OTA）功能，内置S曲线加减速算法。具备过流，过压，欠压，过温，飞车，编码器断线等保护功能。支持hpm_monitor_studio配套调试工具，可供客户快速二次开发。

方案特点：

• 具备过流，过压，欠压，过温，飞车，编码器断线等保护功能

• 开发支持：提供基于BSD许可证的SDK，集成FreeRTOS、RT-Thread等实时操作系统，支持MATLAB/Simulink自动代码生成。

• 安全认证：芯片集成 AES-128/256, SHA-1/256 加速引擎和硬件密钥管理器，支持固件软件签名认证和加密启动，实时代码加密执行。

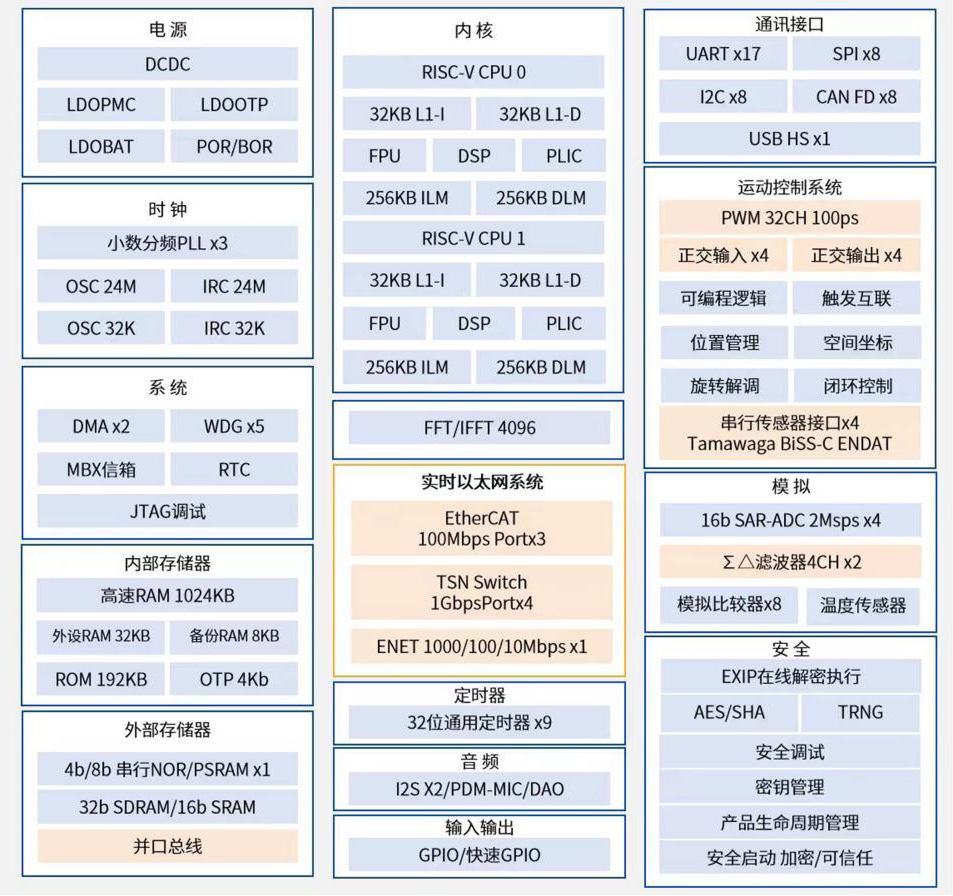

HPM6E8Y芯片优势：

先楫HPM6E8Y主频超600MHz，内置RISC-V双核，集成2个PHY，不仅支持EtherCAT从控制器（ESC: EtherCAT Slave Controller），还支持多达3个外部端口的时间敏感网络（TSN: Time Sensitive Networking）千兆以太网交换机，同时拥有32通道高分辨率PWM输出及∑∆数字滤波器，为高精度运动控制系统量身打造出色的硬件平台。

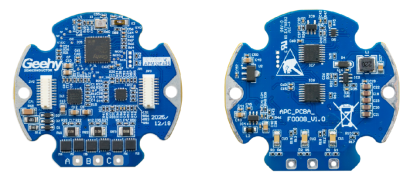

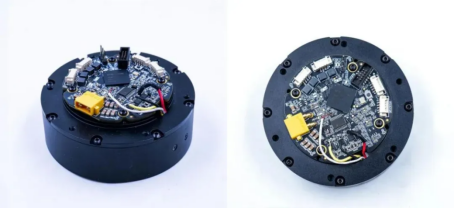

极海APM32F425机器人智能关节伺服

方案采用极海APM32F425工业级高性能MCU搭配GHD3440电机栅极驱动器，依托单芯片全集成主控架构与专用功率驱动协同发力，构建从控制运算、信号处理、驱动放大到功率输出的完整闭环链路。

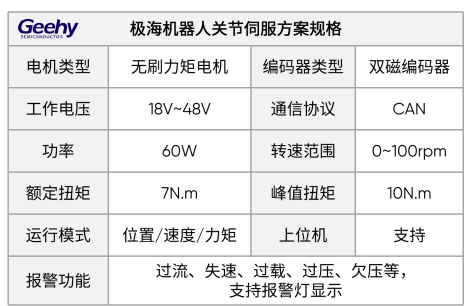

方案参数：

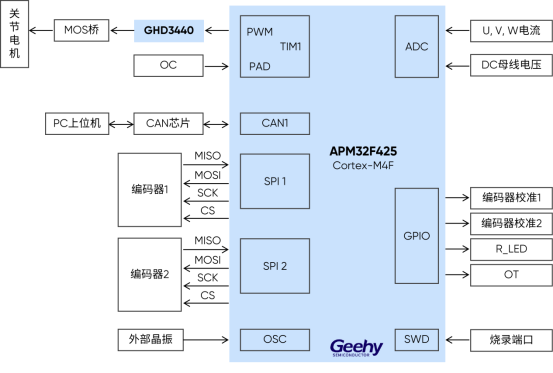

方案框图：

方案优势：

• 采用通用伺服设计架构，支持位置、速度、力矩等控制模式；内置双磁编码器及校准算法，有效消除位置检测误差，优化系统运行稳定性。

• 采用APM32F425主控芯片（主频240MHz，20-24μs中断响应）高算力，可大幅提升电流环控制频率；GHD3440匹配主控PWM输出信号，显著缩短系统响应时间。

• 支持1Mbps的CAN通讯，轻松实现多台设备组网运行，兼容多数关节伺服的通信需求。

• 支持PC上位机调试，可执行参数修改与保存，三环PID调试，JOG试运行，示波器等功能，有助于工程师快速上手、高效开发。

• 具备压、欠压、过流、过热、过载、超速、位置偏差、编码器错误等全维度保护功能，有效规避工况风险。

• 采用小型化封装，大幅减少外围元器件数量，适配小尺寸PCB布局需求，契合一体化关节伺服模组的紧凑型、轻量化设计需求。

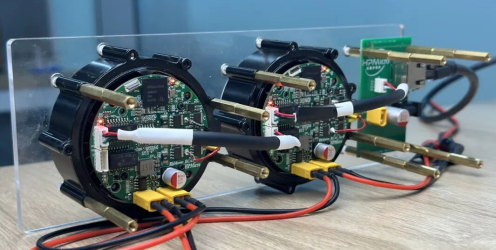

基于先楫HPM5E3Y的关节伺服解决方案

方案采用以RISC-V架构的HPM5E3Y单芯片集成EtherCAT通信与实时控制。该方案将高性能MCU芯片与电机驱动电路、编码器、减速器高度集成，体积更小、集成度更高，可灵活适配协作机器人的紧凑关节设计，降低整机身重量。同时，提供开源的软硬件设计文档资料，支持用户基于芯片自定义控制算法，兼容多场景二次开发。

方案参数：

• 输入电压：24VDC

• 额定功率：62W

• 电流环频率：16KHz

• 速度环：2KHz

• 通讯方式：EtherCAT，CAN，RS485

• 适配电机：最大电流13A/扭矩12Nm

如需了解详情可联系客服。
