【源代码&Demo板开源】高响应EtherCAT伺服方案在机器人、机床与激光切割中的应用

总线型伺服控制器是一种高精度电子装置，用来控制伺服电机的位置、速度和力矩，可确保工业机器人、数控机床、喷绘写真、激光切割以及自动化生产线等设备实现高精度运动定位控制。

总线型伺服驱动器通过采用基于时间的确定性通信协议，替代了传统的脉冲模拟量信号传输方式，从而在系统层实现了伺服轴间亚微秒级的同步精度与纳秒级的时间戳管理，显著减少了复杂的布线工程与信号衰减干扰，更适用于现代智能制造和工业自动化应用。

我爱方案网现推荐数款基于极海、先楫半导体高性能MCU开发的EtherCAT总线型高压伺服控制器参考方案，具备灵敏感知、高效运算、精准控制等特性；整体方案采用双核并行处理架构设计和开放式伺服全功能设计，同时支持上位机ModBus协议和EtherCAT总线协议，提供配套的上位机参数调试工具，可灵活配置400余项伺服参数，有效满足各类定制化工业应用场景需求。

同时，方案整套代码、Demo板开源可交付，能帮助工程师快速、低成本地实现产品原型设计到量产。

扫码可申请免费样片以及获取方案demo资料

400W EtherCAT总线型高压伺服控制器参考方案

方案简介：

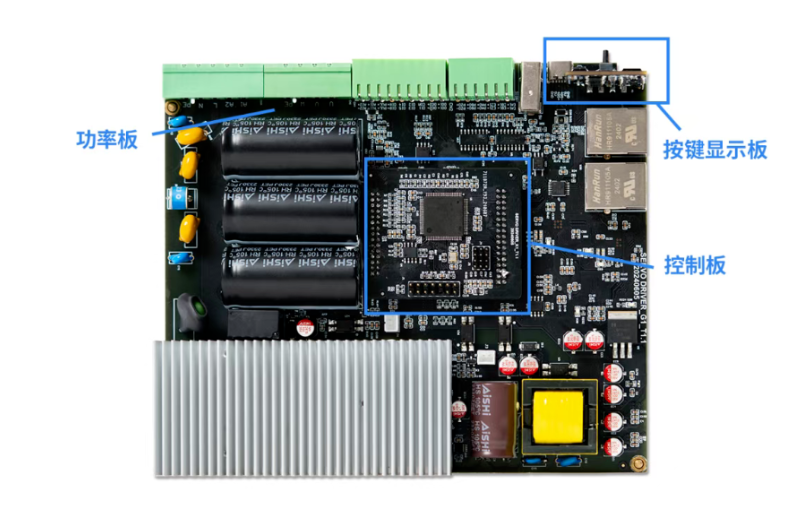

方案主控芯片采用极海G32R501高性能实时控制MCU开发，主要由功率板、控制板、按键显示板组成。涵盖完整的软硬件设计，可提供全功能软件固件和极海自研的伺服控制上位机PC调试工具，支持参数设置、JOG调试、故障排查、波形分析等功能；方案配有详细使用指南，方便工程师快速进行上手使用、性能评估以及二次开发。

方案规格：

■  输入电源范围：单相AC 200V~240V, -10%~+10%, 50/60Hz；

■  额定输出电流：3.0Arms，最大电流输出：9.0Arms；

■  速度范围：±7000rpm，支持弱磁算法；

■  转速精度：额定转速下可达1‰左右；

■  支持三环闭环控制和电机参数静态辨识，电机参数通过总线获取，PID参数与电机参数相关联，可适配不同电机；

■  支持多种编码器协议，支持协议握手，可兼容不同波特率编码器；

■  支持EC总线功能，可通过主站进行位置控制；

■  多种控制模式：外部脉冲位置控制、JOG控制、全闭环位置控制、速度控制、力矩控制；

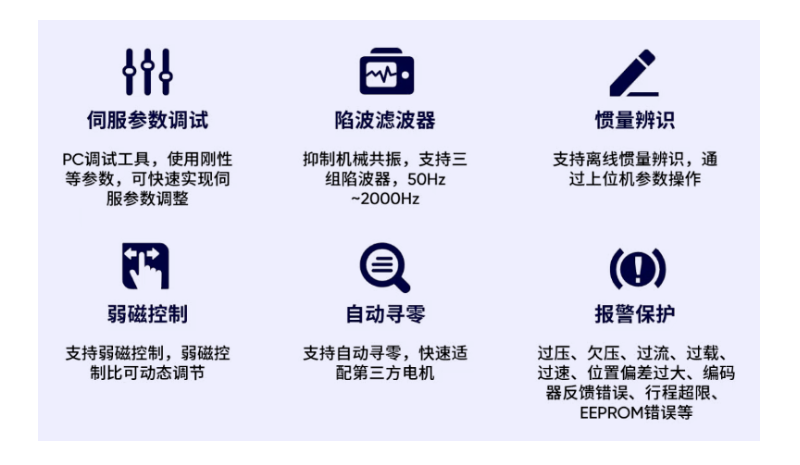

■  丰富报警代码：过压/欠压/过流/过载/过热/过速、主电源输入缺相、再生制动状态异常、位置偏差/制动率过大、编码器反馈错误、行程超限、EEPROM 错误等。

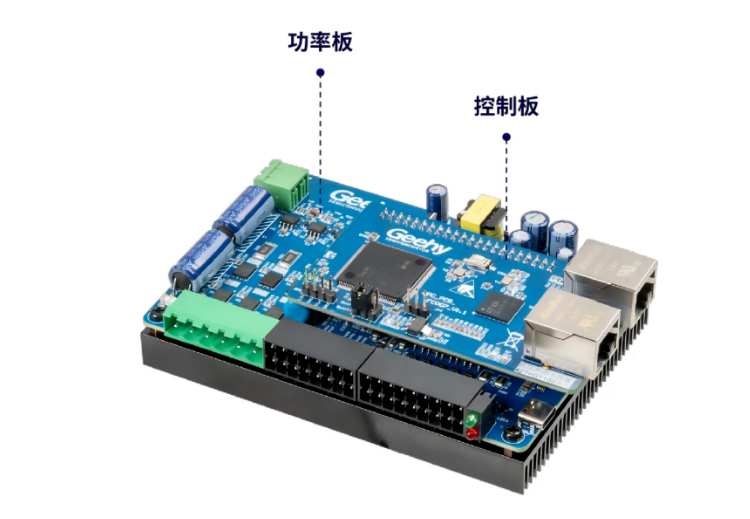

极海APM32F425/427系列总线型低压伺服方案

方案参数：

输入电压：20-70V

典型功率：400W

控制周期：62.5us（16kHz）

转速范围：-4000~4000rpm

编码器类型：增量编码器、绝对值编码器（RS485）

控制模式：力矩模式、速度模式、位置模式

额定输出电流（Arms）：10

最大输出电流（Arms）：25

先楫HPM6E00伺服驱动器整机方案

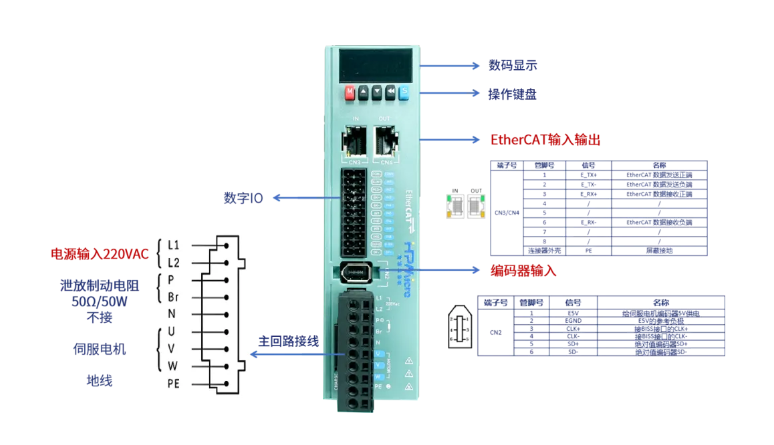

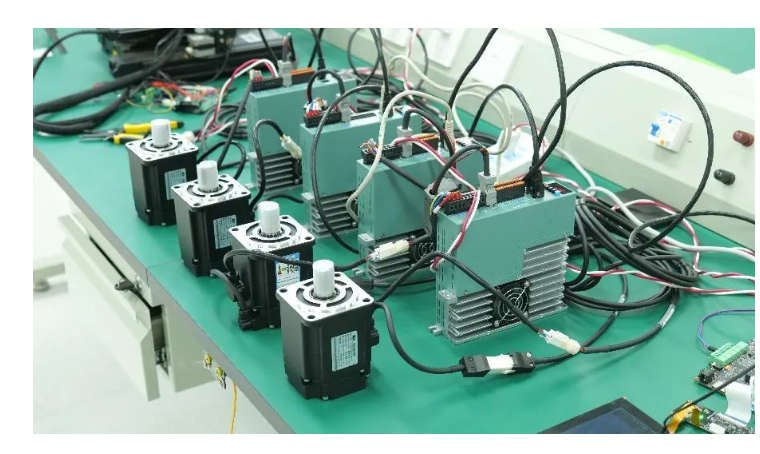

先楫HPM6E00伺服驱动器支持单相AC~90V- AC~253V 电源供电，配合100W~750W 高响应伺服电机（电机搭配17位绝对值编码器），实现全闭环功能，电机运行安静平稳。该方案支持适配电机、支持EtherCAT总线控制，支持DI输入和DO输出，具备过流、过压、过载等保护。该方案应用于电子制造、锂电、机械手、包装、机床等行业的自动化设备，以其高性能实现快速精确的位置控制、速度控制和转矩控制，提高系统的响应速度和生产效率。

方案特点

采用先楫半导体国产高性能MCU HPM6E80- 主频600MHz，双核，性能超过 3390 CoreMark™ 和 1710 DMIPS- 支持TSN、千兆工业以太网，支持Beckoff（德国倍福）授权的EtherCAT- 硬件电流环，Σ∆ 数字滤波，各种编码器接口，包括旋变解码、多摩川、BISS等- 4个2MSPS，16位高精度 ADC- 32路100ps高精度PWM信号支持COE、FOE+OTA等功能完全开源的软件，包含CiA402、三环控制的源码配套商用和开源主站：基于HPM6800支持多种模式：CSP\CSV\CST\PP\PV\HM完整的位置、速度、力矩三环控制量产级的参考方案，能帮助客户快速进行产品设计和交付支持第三方付费定制开发规格参数：MCU：HPM6E80 (只使用了CPU0)输入电压范围：AC~90V- AC~253V额定功率：750W额定电流：5A额定转速：3000RPM （根据适配电机）适配电机：5对极伺服电机编码器：电机适配17位绝对值编码器(多摩川)支持通讯方式：EtherCAT (支持CiA402协议)
