纳秒级抖动×24小时零丢帧：RK3576工业级EtherCAT主站全拆解

前言：从"通用"到"硬实时"的那堵墙

在工业自动化现场，我们时常听到这样的抱怨："明明 Linux 上跑个 EtherCAT 主站协议栈很简单，可一到多轴联动、精密组装这类场景，周期一不小心就'飘'了，轨迹抖得让人心慌。" 问题就出在"硬实时"三个字上。要在通用操作系统上实现微秒级的确定性与低抖动，一直是机器人、多轴运动控制、半导体设备等高精度场景落地的关键挑战。

开源界的明星——IgH EtherCAT Master 协议栈，凭借其精悍的内核级架构和 DC（分布式时钟）同步能力，已成为连接 EtherCAT 从站与上层应用的核心桥梁。然而，要让这颗明珠绽放全部光芒，Preempt-RT 实时内核的加持以及底层硬件的精准配合缺一不可。

今天，我们基于 MYD-LR3576 开发板——搭载瑞芯微 RK3576 高性能处理器，通过 1 ms 周期同步速度模式与 125 μs 周期同步位置模式的实测对比，为您揭示：在 CPU 隔离核与满负载压力下，如何将通讯抖动控制在亚微秒到微秒级范围，并奉上一套可直接落地的工业级实时控制方案。

第一章：IgH EtherCAT Master——开源协议栈的"硬核心脏"

对于初学者朋友，您可以简单地把 EtherCAT 理解为一种"工业现场的快递网络"——主站是调度中心，从站是各个执行节点，数据报文像一列永不停止的高速列车，把所有节点的信息一站收集、一站下发。IgH EtherCAT Master 就是那个极度守时的调度中心，它运行在 Linux 内核空间，直接从驱动层收发报文，避免了用户态调度带来的不确定性。

在专业工程师眼里，IgH 的优点很直白：支持分布时钟（DC）、内核级主站与通用以太网驱动深度结合、丰富的命令行与 API。它的抖动水平，直接反映了整个实时系统的品质。而我们要做的，就是让这调度中心的"心跳"在这个平台上，达到高精度的规整。

第二章：实战项目——当 RK3576 遇上微秒级 EtherCAT 周期

2.1 项目配置一览

开发环境与硬件

· 核心板：米尔 MYD-LR3576（RK3576，4×Cortex-A72 + 4×Cortex-A53，双千兆网口）

· 操作系统：buildroot，内核 6.1.118 打上 Preempt-RT 补丁

· EtherCAT 主站：IgH EtherCAT Master 1.6.0

· 伺服与电机：4 台支持 EtherCAT 的 SV630N 伺服驱动器，搭配汇川 MS1H4 电机

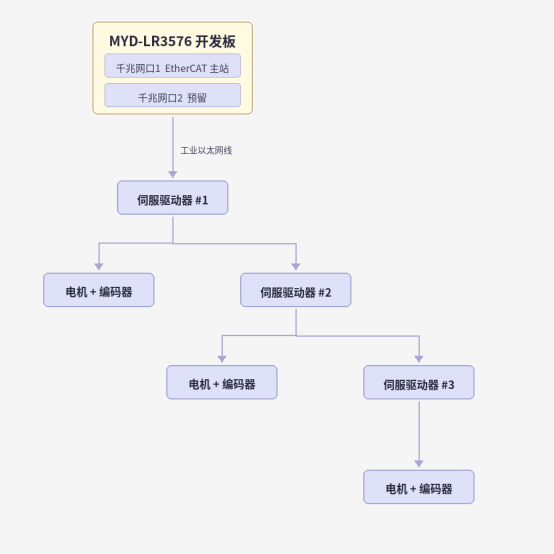

图2：硬件连接逻辑 – 双千兆网口之一作为 EtherCAT 主站，下挂多台伺服

2.1.1 测试方法与统计口径

为了确保测试数据的可复现性和可信度，本节说明测试方法与统计口径：

· 抖动定义：本文中的周期抖动指实际周期时长相对目标周期的偏差（实际周期 − 目标周期），正负值分别表示周期超调和滞后。

· 统计方式：最大值、最小值、平均值基于原始采样数据直接计算，未剔除启动阶段数据，反映全周期真实表现。

· 测试时长：空载和压力测试每组连续运行 30 分钟以上，长时间拷机连续运行 12 小时。

· 测试负载：空载测试仅保留串口输出，关闭图形界面、SSH 服务和其他后台任务。压力测试通过 stress-ng 对非隔离核（0-6）施加 CPU 满载、内存读写和 IO 压力，同时用 hackbench 制造调度延迟。

· 从站配置：4 台 SV630N 伺服驱动器，每台配置标准 PDO 映射（控制字、状态字、目标位置/速度、实际位置/速度），DC 同步模式以第一个支持 DC 的从站为参考时钟。

· 测量方法：通过主站内部高精度时间戳记录每个周期起点，相邻周期起点的时间差即为实际周期时长。

2.2 空载测试：亚微秒级的精准心跳

我们把 EtherCAT 主站配置为 1 ms 周期同步速度模式，CPU 核 7 专供主站实时线程（isolcpus=7），内核锁内存、线程优先级提升至最高，系统除串口外无其他负载。连续运行半小时的周期抖动分布如下：

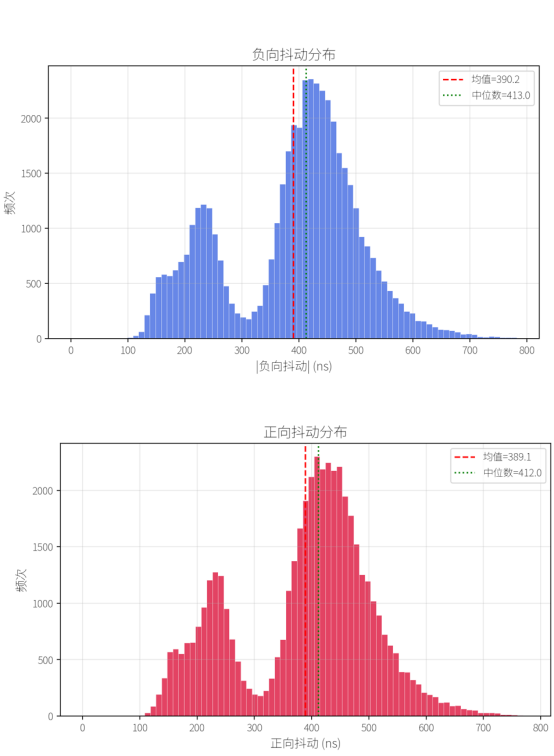

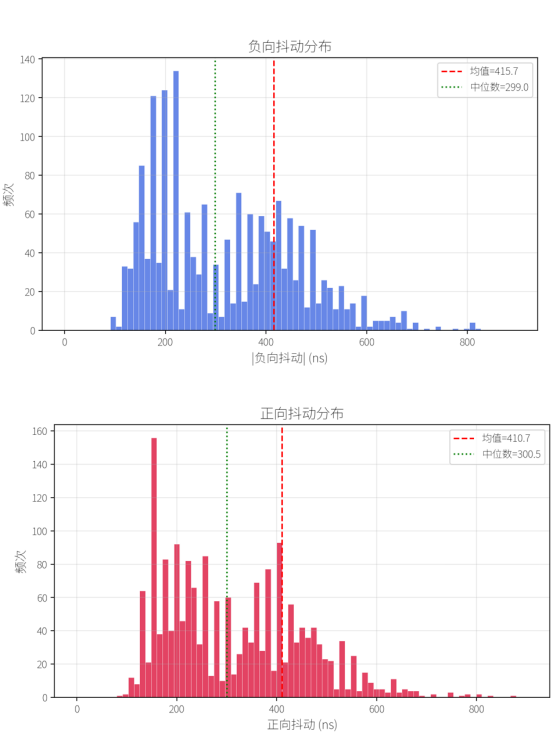

图3. ec_stmmac.ko 1000Hz 空载周期抖动分布（最大 922ns，平均 22ns）

切换到更极限的 125 μs 周期同步位置模式（即每秒 8000 帧），电机在执行连续微步定位。得益于 DC 同步与驱动层精确时间标记，实测抖动依然控制在较低水平：

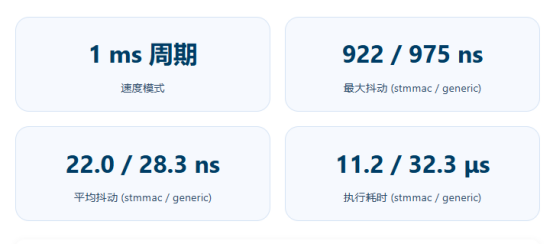

· 125 μs 空载（ec_stmmac.ko）：最大周期抖动 922 ns，平均抖动 22 ns，执行耗时 12.7 μs

· 125 μs 空载（ec_generic.ko）：极端抖动 ±11.7 μs，平均抖动 21.1 ns，执行耗时 26.4 μs，>1μs 尖峰仅 1 次（0.054%）

对于习惯 μs甚至ms级别抖动的传统方案而言，看到抖动进入亚微秒，意味着毫秒级的轨迹规划将拥有极干净的底层时钟基准，电机噪音更低，多轴同步更精准。

2.3 压力测试：加压验证系统繁忙时的实时表现

接下来我们测试压力模式下的设备实时情况。启动 stress-ng工具，对除隔离核以外的 0-6 核施加满负载压力（CPU 满载、内存轮番读写、文件系统疯狂 IO），同时用hackbench制造大量调度延迟。压力测试命令如下：

即使在这种高负载的环境下，我们隔离核上的 EtherCAT 主站实时线程依然保持稳定：

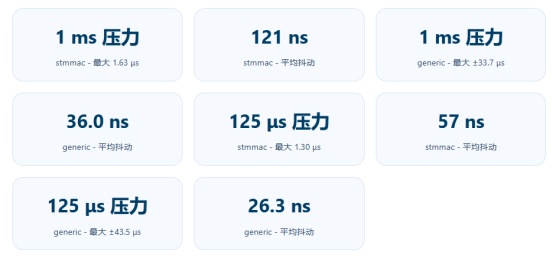

· 1 ms 压力测试（ec_stmmac.ko）：最大周期抖动 1.63 μs，平均抖动 121 ns，>1μs 尖峰高达 283 次（11.58%）

· 1 ms 压力测试（ec_generic.ko）：极端抖动 ±33.7 μs，平均抖动 36.0 ns，>1μs 尖峰仅 5 次（0.21%）

· 125 μs 压力测试（ec_stmmac.ko）：最大周期抖动 1.30 μs，平均抖动 57 ns，>1μs 尖峰仅 1 次

· 125 μs 压力测试（ec_generic.ko）：极端抖动 ±43.5 μs，平均抖动 26.3 ns，>1μs 尖峰 10 次（0.55%）

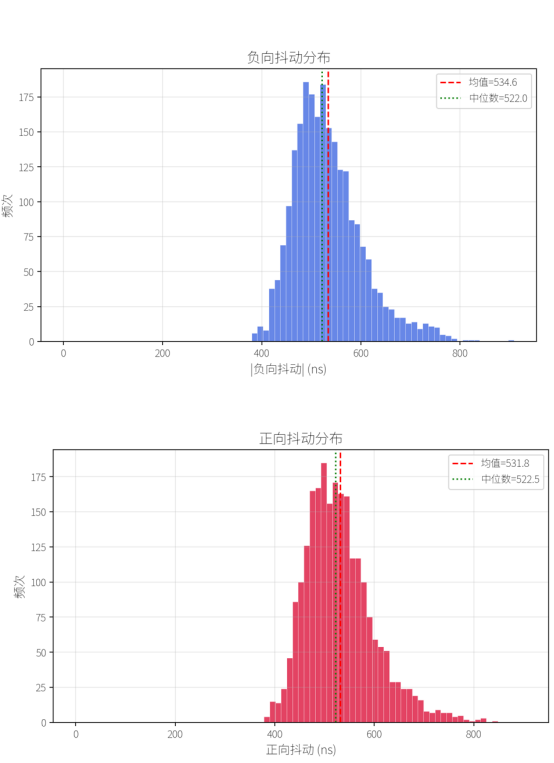

图4. ec_stmmac.ko 8000Hz 压力测试抖动分布（最大 1.30μs，平均 57ns）

ec_generic.ko 对比：相比之下，ec_generic.ko（通用驱动）在同等压力条件下虽然 >1μs 尖峰极少（1000Hz 仅 5 次），但极端抖动值可达 ±33.7 μs，说明其在高压场景下瞬时抖动幅度更大。而在 8000Hz 压力测试中，ec_generic 的极端抖动达到 ±43.5 μs，>1μs 尖峰 10 次，ec_stmmac 则仅有 1 次超过 1 μs 且极值控制在 ±1.30 μs，高频率下优势明显。

图5. ec_generic.ko 8000Hz 压力测试抖动分布（极端 ±43.5μs，>1μs 仅10次）

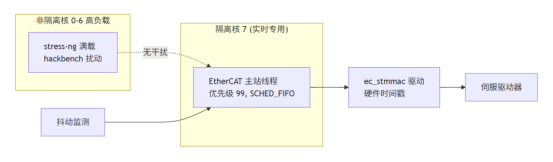

图6：满负载压力下的实时隔离示意 – 非隔离核满负荷，隔离核抖动仍保持在亚微秒级

2.4 长时间拷机：时间是最好的质检员

我们将 125 μs 周期位置模式连续运行 12 小时，确保车间日夜不关机场景下的可靠性。期间：

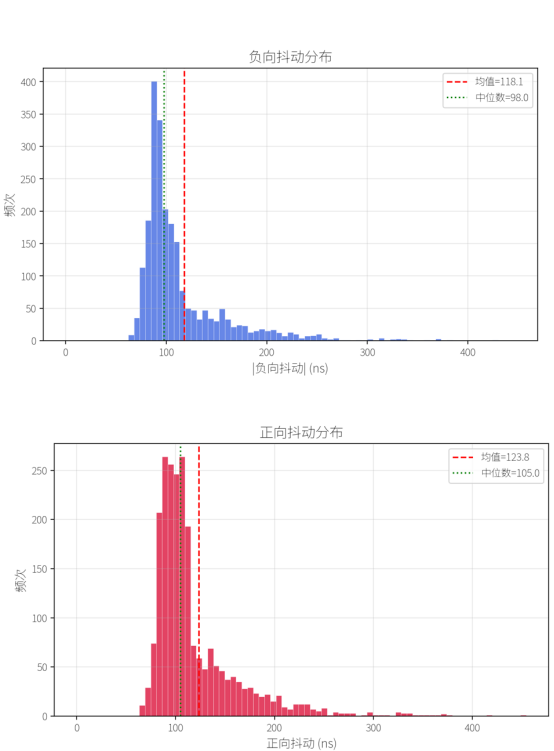

图7. ec_stmmac.ko 8000Hz 长时间运行抖动分布（47512 条记录，最大 1.25μs）

· 0 丢帧，主站状态机未发生一次 OP 到 SAFEOP 的异常跳变

· DC 时间漂移补偿稳定在 ±20 ns 以内

· 抖动统计与 1 小时测试高度吻合，无周期性尖峰或缓慢恶化现象

这证明整套方案不仅能跑，更可长期稳定运行，具备了从打样走向量产的底气。

这部分为专业工程师准备，拆解低抖动背后的技术骨架。

3.1 EtherCAT 驱动栈：专用驱动是关键

我们在 MYD-LR3576 上部署了 ec_stmmac.ko，这是专为 RK3576 的 STMMAC 千兆以太网控制器适配的实时驱动。EtherCAT 主站需要精确控制网卡的数据收发时机，标准 Linux 网卡驱动使用中断驱动模型，其响应时间受内核调度器影响，无法满足 EtherCAT 周期性通信（通常 1ms 甚至更短）的确定性要求。ec_stmmac.ko在原有通用 MAC 驱动基础上，针对 Preempt-RT 内核做了 NAPI 调度优化，并开启了硬件时间戳（HW Timestamp），确保报文收发流程中的时间标记和中断处理延迟降至最低。

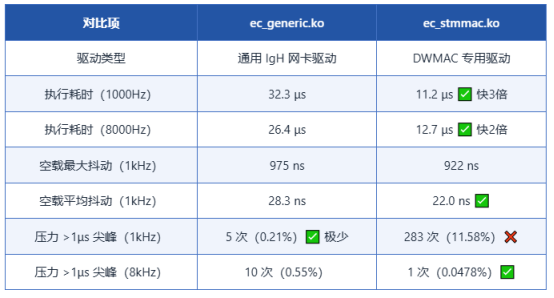

相比之下，ec_generic.ko 作为通用 IgH 网卡驱动，适用于大多数标准以太网控制器，兼容性好但执行效率较低（1000Hz 下耗时 32.3 μs，是 ec_stmmac 的近 3 倍），且极端抖动幅度更大。

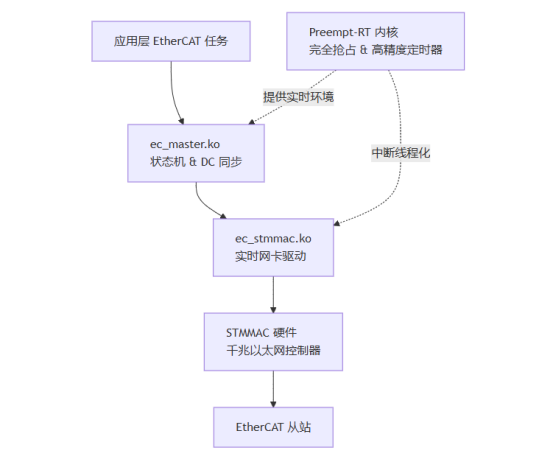

图8：IgH 驱动栈与 Preempt-RT 内核的关系

3.2 内核：Preempt-RT + 精调配置

3.3 应用层代码的"护身符"

在应用程序启动时，我们做了四件事确保实时线程不被打扰：

1. 内存锁定：调用 mlockall(MCL_CURRENT | MCL_FUTURE)，避免缺页导致延迟。


2. 线程优先级：将 EtherCAT 主站循环线程设置为 SCHED_FIFO，优先级 99。

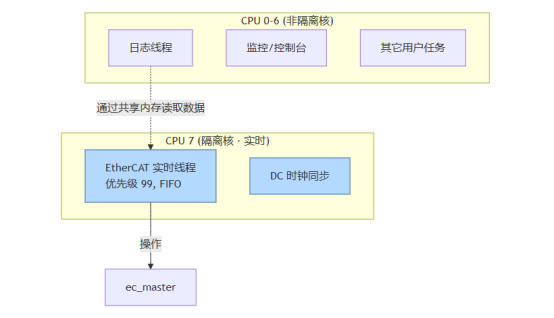

3. CPU 亲和性：将实时线程与日志、监控等非实时线程物理隔开，实时线程绑定在隔离核 7，其余线程限定在核 0-6。


4. DC 同步配置：激活主站的分布式时钟，以第一个支持 DC 的从站作为参考时钟，补偿静态漂移，并将周期任务与 DC 信号对齐，确保数据交换窗口精确同步。
