860W太阳能升压MPPT逆变器方案上新，软件源码、方案DEMO开源可交付！v

太阳能作为清洁可再生能源，在分布式发电中应用广泛。光伏阵列输出受光照、温度影响呈强非线性，需通过MPPT技术提升发电效率。直流母线作为能量枢纽，其电压稳定性直接影响系统可靠运行，引入储能单元可平抑功率波动、稳定母线电压。并网逆变器需实现高效电能转换与低谐波输出，控制策略与参数整定是保障系统性能的核心。

针对上述场景，我爱方案网推荐数款支持六路独立MPPT输入的量产级逆变器方案。该量产方案提供了完整的技术文档与软件源码，助力客户快速落地，您可以扫码获取。

扫码可申请免费样片以及获取方案demo资料

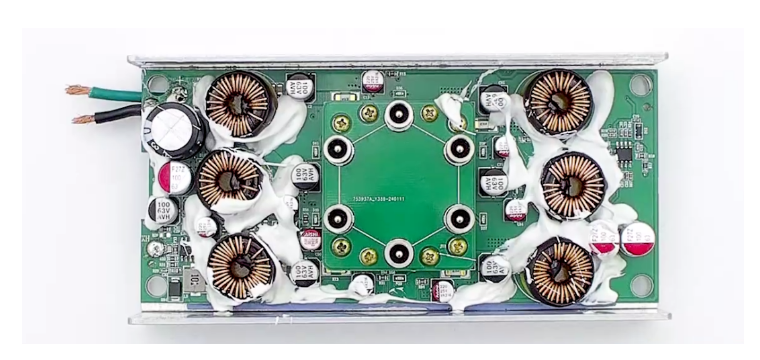

860W 太阳能升压MPPT方案

方案仅由一颗灵动MM32SPIN05芯片通过纯软件算法实现大功率MPPT升压控制，支持六路光伏板独立输入与MPPT追踪，能量高效汇总输出。每路均支持DC 12V-36V宽电压输入内独立控制，支持接入不同电压的太阳能板，单路最大输入4.7A/160W MPPT，总输入960W MPPT。总输出可达50.68V/864W。软件可灵活设置输出策略，适配不同电池组充电需求。

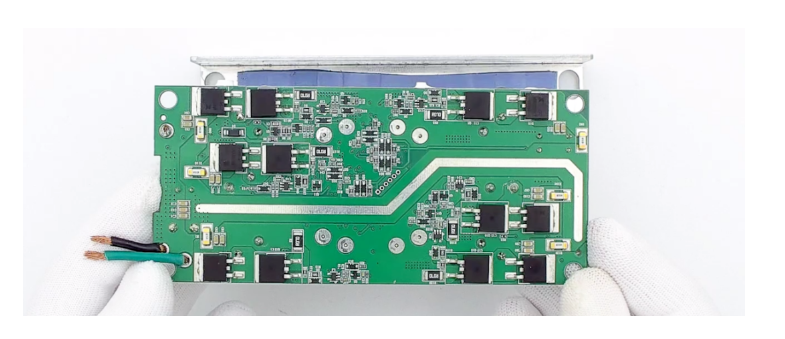

背面布置MOS管，搭配6颗SCT51240高速低边驱动器，功率器件的热量依托整机铝合金散热结构进行传导与耗散。内置多重保护机制，并支持软件级参数设定，确保系统安全、稳定、灵活运行。

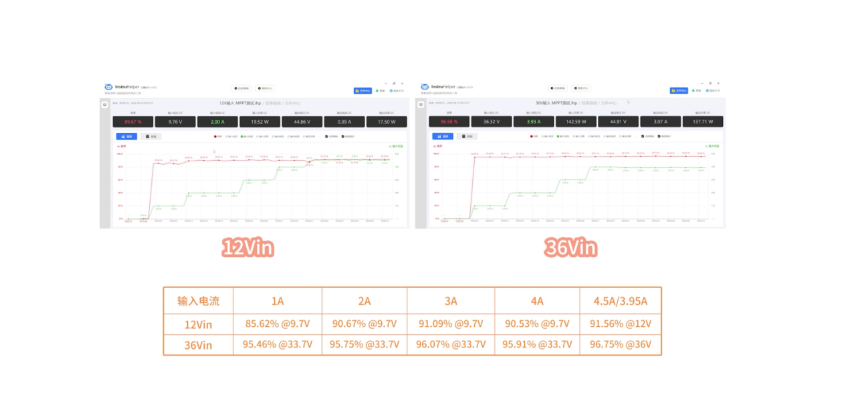

方案实测数据如下：

MPPT动态调节方面，方案在12V输入时降至9.7V，36V输入时降至33.7V，电流达到5A后均回升至原电压。

效率方面，12V输入时，效率在86.5%-91.6%之间，4.5A时最高，达到91.56%。而36V输入时，效率提升到95.46%-96.75%，3.95A时达到峰值96.75%。我们可以看出，输入电压越接近电池电压，MPPT的转换效率就越高，优势非常明显。

基于HC32F334的500W光伏微型逆变器方案

方案规格：

•  PV电压范围：25~60V

•  电网电压：200~240V @50Hz

•  最大输出功率：500W

•  开关频率：60kHz~200kHz

•  峰值效率：94.7%

•  入网电流THD：3.2% @Vpv=45V 500W

•  PF：>0.99

方案优势：

•  基于自主知识产权的数字电源控制器方案

•  高性能主控芯片HC32F334

•  交错反激采用谷底开通断续模式，提高系统效率

•  交错反激输出馒头波，减小反激输出母线电容

•  全桥逆变采用工频开关，提高系统效率

•  经典扰动式MPPT环，快速准确找到MPPT点

•  保护功能齐全：输出过流，输入反激过流保护，反激输出电压过压保护等

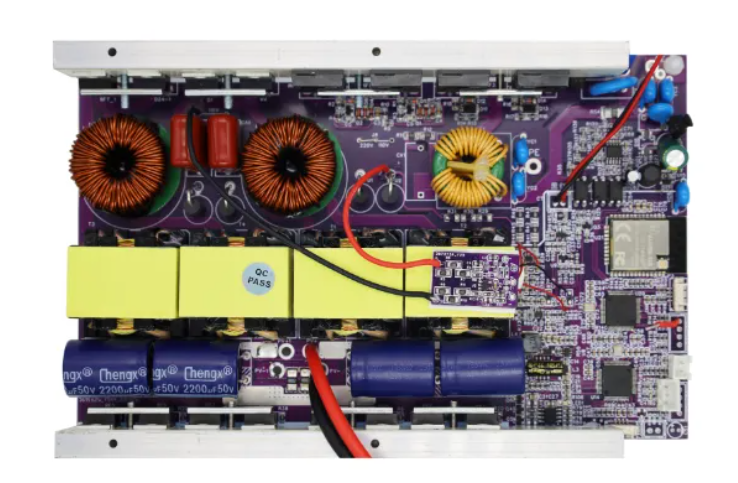

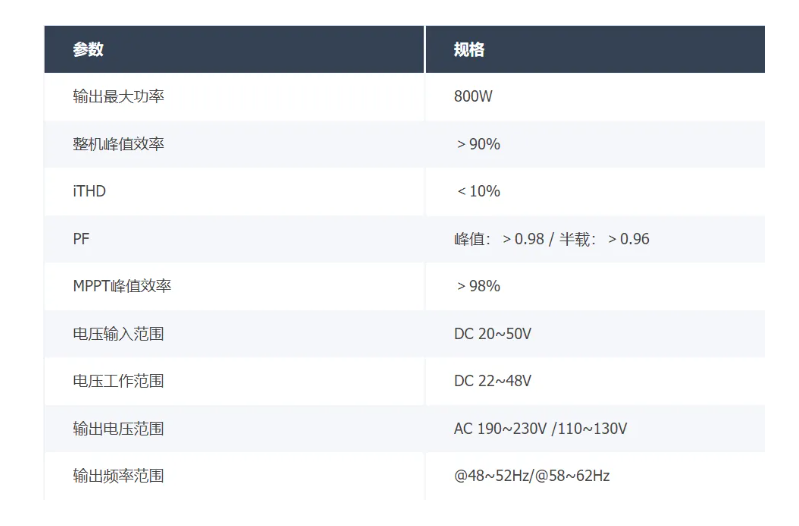

800W微型逆变器方案

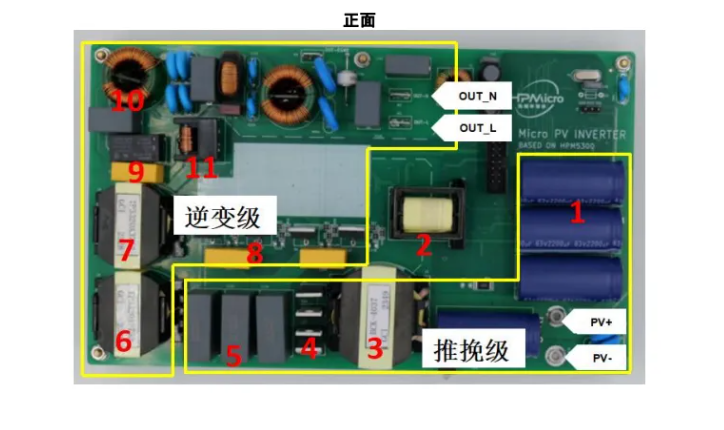

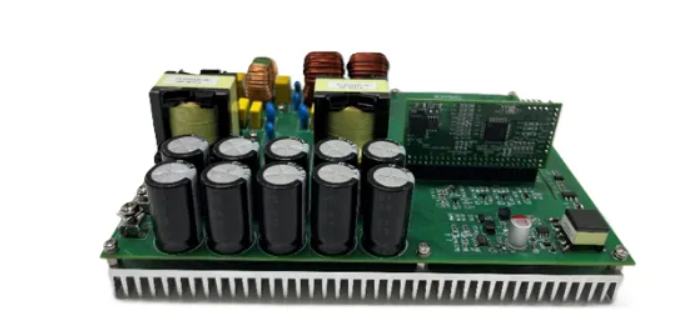

先楫HPM5361IEG1推挽谐振微型逆变器方案

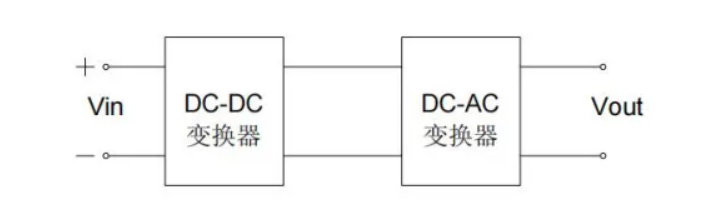

方案采用两级变换结构， 前级为推挽DC-DC变换器，把PV电压转换为直流母线电压，供后级逆变使用。后级 为DC-AC逆变器，将直流电能变换为所需的交流电能，主控芯片为先楫HPM5361IEG1。

该方案解决了逆变器对复杂、高精度控制需求的问题。凭借高性能MCU（480MHz主频），为需要精密算法、快速响应的先进拓扑（如谐振变换）提供了强大的处理能力，优化了电能转换性能。

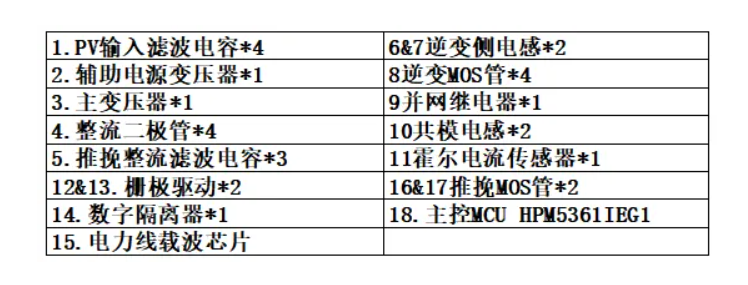

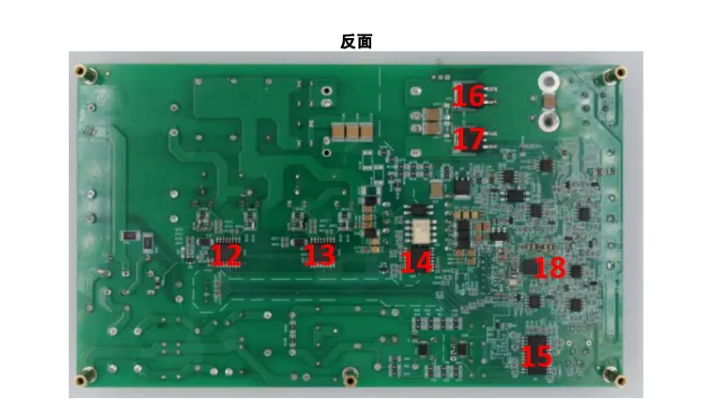

主要元器件如下：

MCU特点：

1.主频480MHz，288KRAM，1MFlash;

2.16bADC,DAC,ACMP,OPAMP

3.支持各类位置传感器磁感应和旋转变压器包括光电式、磁感应和旋转变压器

4.灵活的编码器输入输出，硬解码，兼容总线型、”模拟类和脉冲型

5.运动控制协处理器

6.PLB可编程逻辑单元

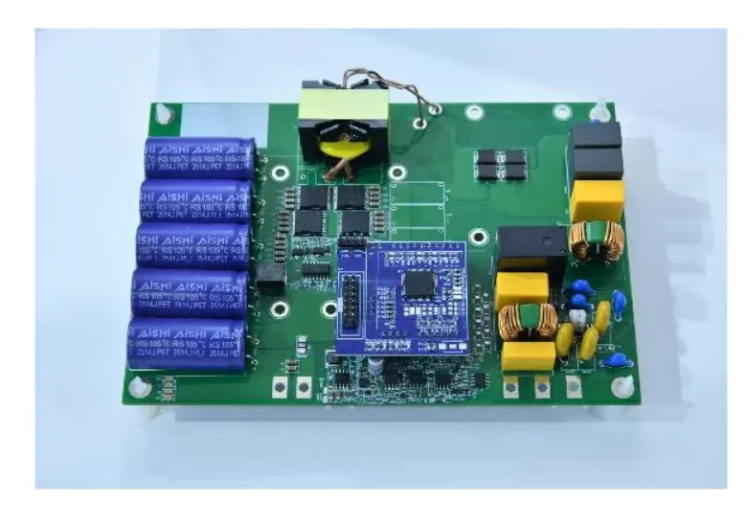

GD32G553单级微型逆变器方案
