【软硬件开源可交付】集成150V驱动，国产机器人关节模组专用MCU上新，附方案Demo

发布时间：2026-06-11 阅读量：14534 来源: 我爱方案网作者: bebop

不同于普通工业场景，伺服驱动器口与工业机器人关节(尤其是人形机器人、协作机器人关节)对芯片的要求更为严苛，核心聚焦4点:

一是高实时性，需快速响应位置、速度、力矩三环控制指令;二是高精度，支持17位及以上编码器接口，保障关节运动精度;三是高集成度，适配关节小型化、模块化设计，减少PCB占板面积;四是高可靠性，能在工业严苛环境下(-40°C~+85°C)稳定运行，具备完善的保护功能。

基于这些需求，当前芯片方案呈现向高算力、多协议集成升级，驱动芯片向高集成、低损耗、一体化发展”的趋势。

针对上述痛点，我爱方案网推荐高性能电机控制芯片HPM53M1，主频480MHz，集成一个150V的三相独立半桥驱动(简称预驱)、2个输出3.3V电压的LDO、1个双通道运算放大器，可适配工业机器人、协作机器人、人形机器人关节、AGV/AMR 执行机构及高端数控装备等场景。

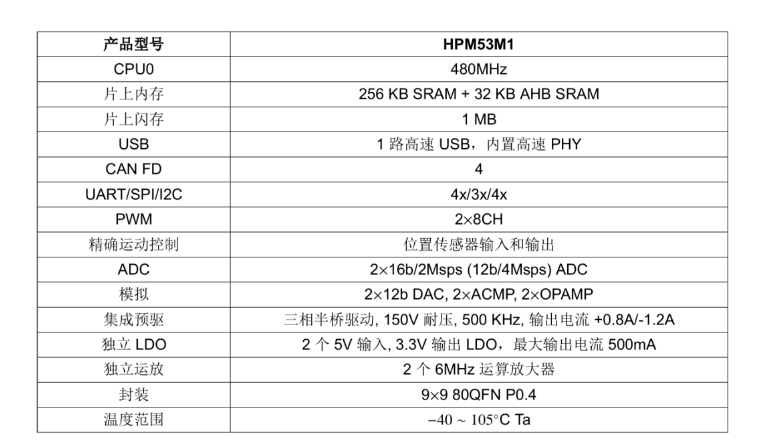

芯片具体性能如下表：

扫码可申请免费样片以及获取方案demo资料

实战方案推荐：

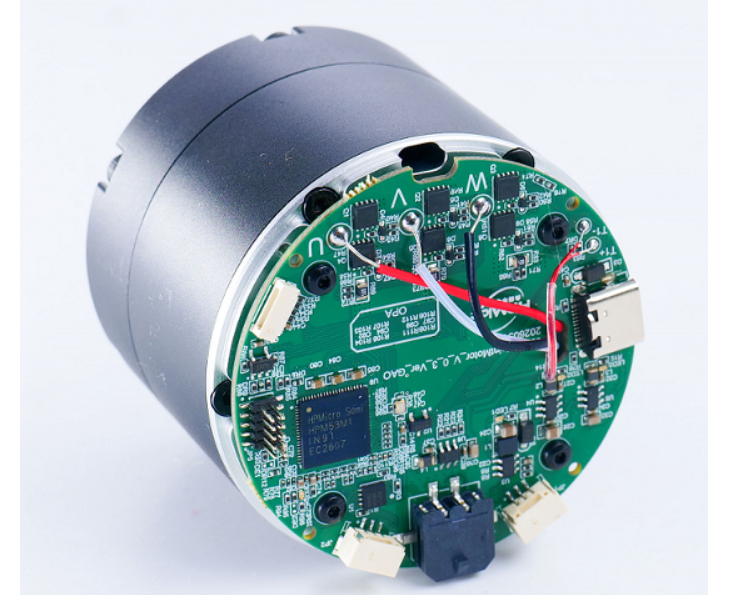

先楫HPM53M1关节模组方案

方案参数：

驱动输入电压：DC20≤Vin≤DC48V
电流环频率：16KHz
速度环频率：4KHz
位置环频率：2KHz
CiA402协议：PP、PV、PT、HM、CSP、CSV、CST

配套上位机与USB转CAN工具

电机调试专用上位机：MotorTools
UCAN-MINI通用上位机：UCAN Analyzer

资源共享

开源所有设计文档，包括软件和硬件V0版本

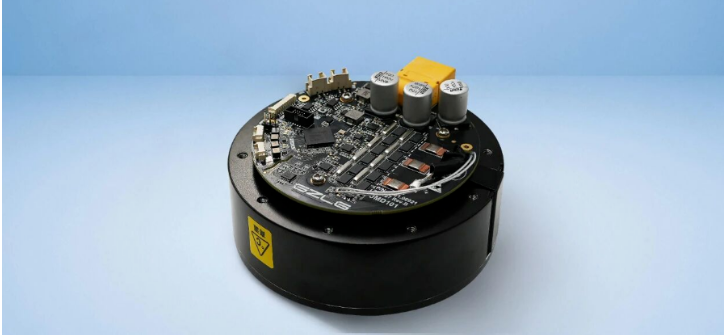

先楫HPM6E8Y氮化镓机器人关节模组

方案规格：

· 电源：采用48V-72V直流电源输入，支持额定电流40A、瞬态电流100A，额定功率3kW，瞬态功率可达7kW；

· 处理器：高性能双核RISC-V处理器，主频高达600MHz；

· 驱动：搭载第三代半导体氮化镓驱动单元，具有高频、高效、耐高温、高功率密度等优势，满足小体积高功率应用需求；

· 通信：集成EtherCAT通信技术，实现微秒级实时响应，兼具低延时、高带宽与灵活组网特性，支持高效数据传感与交互；

· 编码器：配备2个21位高精度绝对值编码器，实现精准位置反馈；

· 性能：具备位置、速度、力矩、零扭力、阻尼及组合控制模式，支持“高爆发”动态运行工况。

GD32H75EYMJ7机器人GaN关节驱动解决方案

方案基于兆易创新高性能MCU GD32H75EYMJ7开发，创新性采用GaN氮化镓驱动技术，结合高性能的硬件架构与智能化的控制算法，实现了驱动性能、控制精度、集成能力与开发效率的全方位突破，为机器人关节驱动提供了高性价比、高可靠性的国产化解决方案，可广泛适配工业机器人、协作机器人、服务机器人、AGV移动机器人等各类智能装备的关节驱动单元。

方案优势：

高速低损GaN驱动：采用专业GaN驱动设计，死区时间低至200ns，PWM开关频率可达 100KHz，相比传统硅基驱动，大幅降低开关损耗，提升能效的同时，让电机运转响应更迅速。

智能精准电机控制：支持电机参数一键整定，三环PID控制增益可自动计算，无需人工繁琐调试，实现对电机的高精度闭环控制，保障机器人关节运动的平稳性与精准度。

高集成硬件接口：方案集成丰富的工业级接口，包含CAN FD、RS485/422、双路16bit磁编接口（SPI、多摩川BISS-C），还集成ETherCAT从站+2个百兆PHY，满足工业机器人多协议、高实时性的通信与传感需求。

稳定的电源系统：搭建48V宽压输入的多级电源转换架构，通过SY8502FCC DCDC、GD30LD1002 LDO等器件，实现5V、3.3V、0.9V等多电压精准供电，为核心MCU与外围器件提供稳定的电源保障。

扫码可申请免费样片以及获取方案demo资料
