在传统的电机和水泵的控制方案里，需要辅源、MCU、半桥驱动器等很多外围元件，设计非常麻烦。

为此，快包分析师特推荐基于英飞凌和小华半导体高性能MCU开发的电机控制、汽车水泵和风扇的解决方案。它集成MCU、半桥驱动、电荷泵及电流采样。无论是两相还是三相电机都能支持。基于其高集成度与高性能，只需极简的外围元件，即可轻松设计出安全高效的水泵或电机驱动方案，使用非常方便。方案免费提供DEMO板和技术资料，您可以向官方微信客服索取。

扫码可申请免费样片及方案DEMO、方案技术规格书

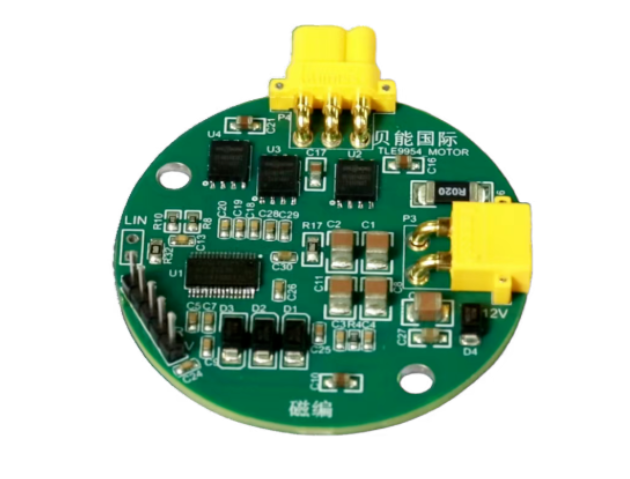

英飞凌TLE9954 FOC水泵、电机驱动方案

该DEMO是一款经济高效的汽车水泵和风扇的解决方案，其核心器件是英飞凌TLE9954芯片。该芯片可实现磁场定向控制，采用32位40MHz的ARM内核，内置可调增益的电流放大器和高速12bit的ADC，具备智能定时器单元，能够同时处理位置传感器，速度测量和PWM控制，支持LIN和UART协议，具备安全传输关闭功能的LIN收发器，另外还具备5.5-29V的超宽输入电压和-40℃~175℃的超宽温度范围，内置带安全关断路径的两相和三相桥式驱动以及电荷供电单元。

基于TLE9954的高集成度和高性能配合极简的外围元件，即可设计出安全高效的水泵和电机驱动方案。

方案优势：

1、DEMO板的尺寸非常小，与电机大小相当甚至更小，很容易集成在水泵内部。该方案具有低成本、外围电路简单、运行可靠、容易匹配电机等特点。客户只需要在方案提供的代码的基础上，修改电机参数即可驱动自己的电机。

2、软件采用FOC无感控制算法，具有高效率、动态性能好、低速稳定运行等特点，特别适合水泵、油泵等应用。

3、方案电机转速支持500-8000RPM@4极对电机。同时它带载能力极强，启动迅速可靠，动态性能也极佳，效率高，噪声低，它还具备缺相、过流、欠压、过压、过温和堵转等保护功能。

4、方案已经在终端客户处经过批量验证。

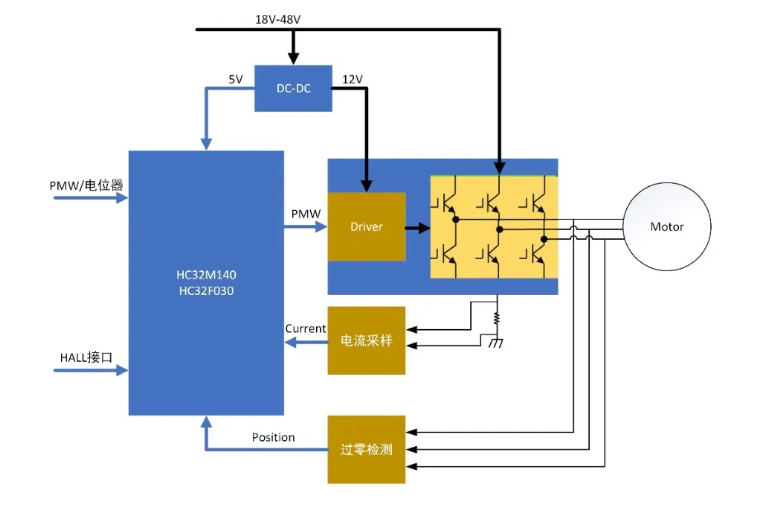

小华HC32M140电动工具方案

方案以HC32M140为主控芯片，基于无传感器六步换相控制算法，实现BLDC电机大扭矩启动和高速运行，保护功能齐全，适用于电钻、角磨机、冲击钻、电动扳手、电锤等低压中小功率电动工具应用场景。

方案特点

48MHz主频、8KB RAM/128KB Flash内存资源、2个独立OPA、高速ADC、电机专用TIMER

基础功能：反电动势过零检测算法（支持ADC和比较器）、电流/电压采样

复杂工况：静止堵转启动、低速大扭矩运行、顺逆风启动、刹车功能

系统保护：过流保护、过压/欠压保护、长时间堵转保护

支持多种转速设定信号（PWM、ADC等）

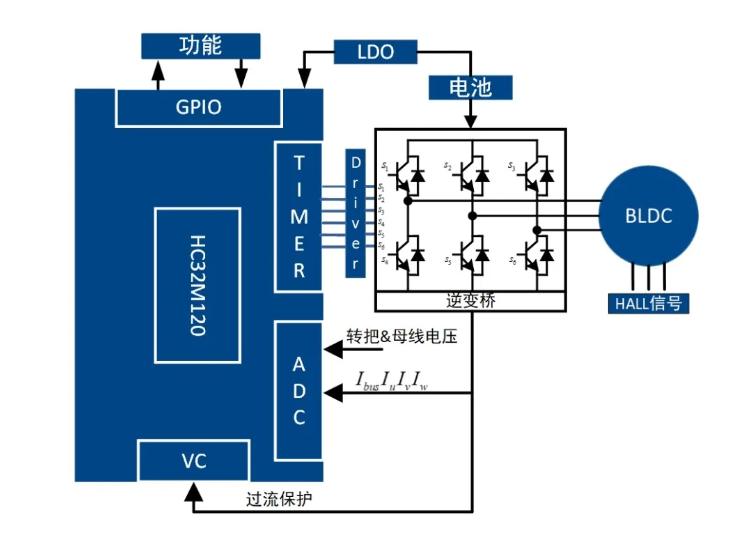

小华电动自行车控制板方案

方案简介：电动自行车电驱控制板方案以HC32M120为主控芯片，同MOS、Gate_Drivers、LDO及其他外围电路构成。主要功能：EBS、能量回馈、HDC、霍尔修复、相序自识别、一线通、三速、GB_25KM、1:1电动助力等。

方案特点：

48MHz主频、2个独立OPA、高速ADC、电机专用TIMER、温度范围：-40℃~105℃

丰富的基础函数库、SVPWM系统、电机专用控制库模块

FOC控制系统优势（正弦电流、转矩平稳、低噪音）

平地/坡道/溜坡/滑行/带载启动优势（启动转矩大、重载启动高可靠）

客制化控制流程优势（丰富的模块化电机库）

完善的系统保护功能（过流、过压、欠压、堵转、飞车、短路等保护）

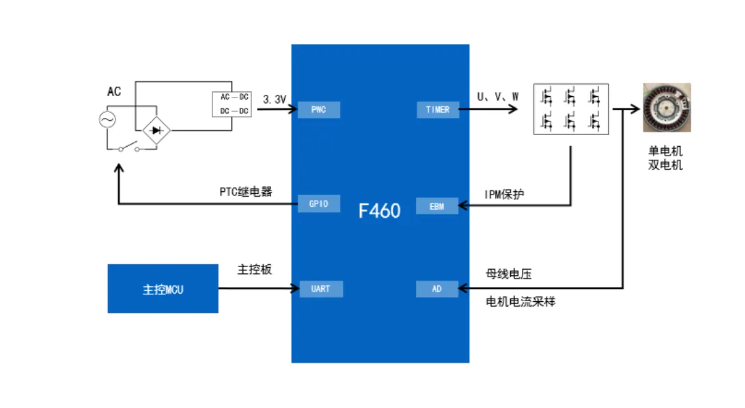

洗衣机变频控制方案

方案以HC32F460为主控芯片，单芯片实现洗涤电机与烘干风机的双电机变频控制；采用无感FOC控制算法，运行噪音低，电流谐波小；支持多种采样方式，内置放大器和比较器，节省BOM成本；完善的系统保护功能：过压、欠压、过流、堵转、缺相等；支持异常情况下的紧急停机功能。

方案特点：

1.200MHz 32bit ARM Cortex-M4内核MCU HC32F460

2.支持FPU，大幅度提升算力

3.高效Cache，保证CPU零等待执行性能

4.多功能PWM Timer，支持多个电机控制

5.12位2Msps高精度ADC单元，灵活支持多种采样方式

6.内置PGA、CMP

7.EMB可独立控制每个通道

8.系列丰富，封装从48Pin到100Pin，适应不同设计需求

应用领域：冰箱、空调、洗衣机、变频控制板
