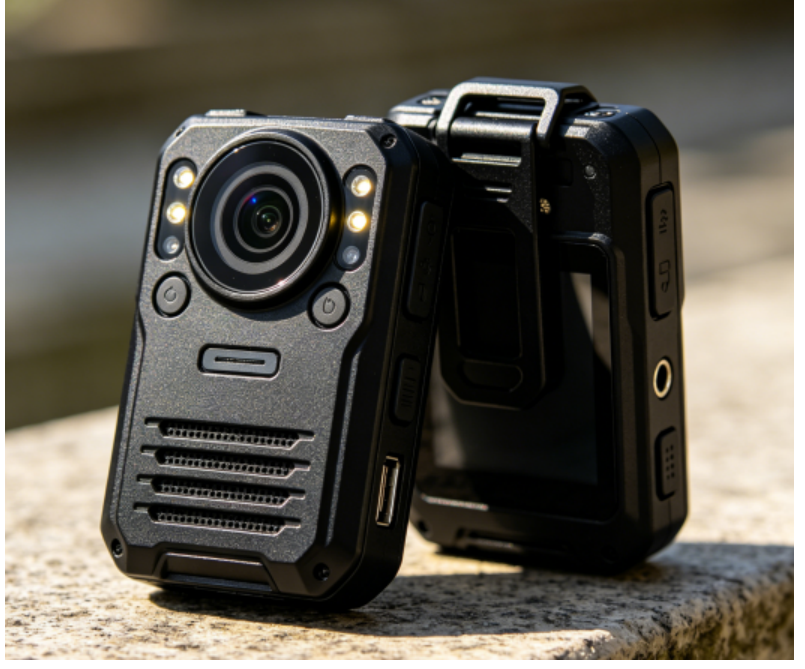

随着法治化进程加速,执法记录仪已成为公安、城管等执法领域的核心装备。但在一线实战中,执法记录仪普遍存在整机功耗偏高、续航不足、高低温环境计时漂移等计时痛点,容易导致音视频记录时间错乱、证据链失效。
针对以上行业痛点,我爱方案网推荐YSN8563低功耗RTC芯片,全面适配执法记录仪全场景需求,是保障执法记录时间精准可靠、实现设备低功耗长续航的关键。
一、YSN8563 核心参数一览

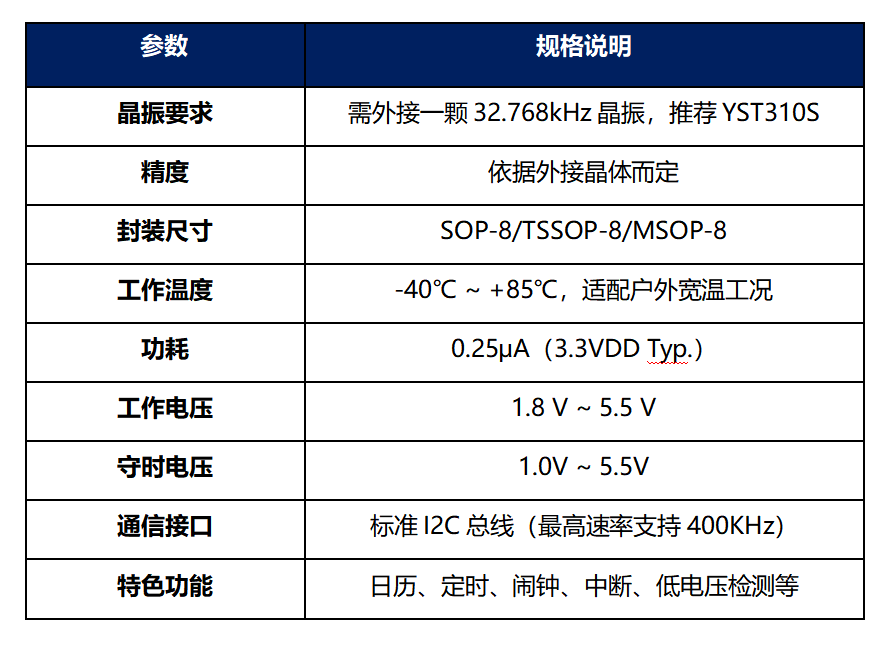

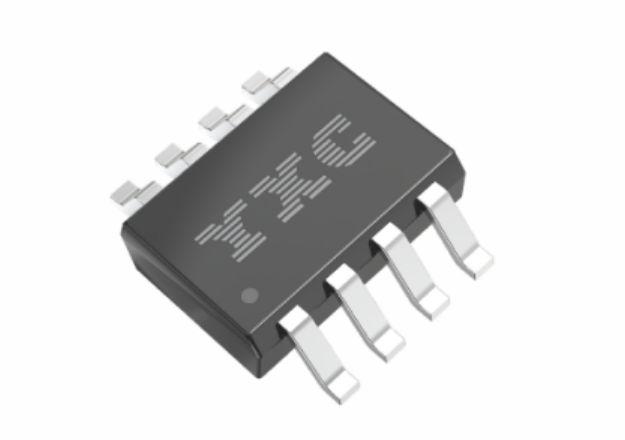

YSN8563是一款搭载I2C总线接口的分离式实时时钟芯片,兼具超低功耗、宽温工作、高稳定性与高性价比等优势,完美适配执法记录仪这类便携式、户外作业的终端设备。



二、行业痛点与YSN8563针对性解决方案
执法记录仪的核心使命是留存真实、可追溯的执法证据,精准计时与长效续航是其正常运行的关键,当前执法记录仪普遍面临三大计时痛点:
痛点一:日常走时偏差大,计时精度不足
执法记录仪对时间记录有着严苛标准,部分设备计时误差较大,在事故责任认定、执法流程时效核查等关键场景中,偏差超标的时间数据会降低证据可信度,无法满足执法取证的规范性要求。
· YSN8563解决方案
Ø高精度计时输出:提供准确的年、月、日、星期、时、分、秒等时间信息,确保系统时间精准同步。
Ø数据一致性保障:芯片在读取时间寄存器时,内部计时电路会自动暂停,该设计确保主控MCU读取到的是同一瞬时的、无逻辑矛盾的时间数据。
Ø支持低电压检测功能:当电压低于可靠工作阈值时,芯片会置位状态标志,主动通知系统,及时预警供电异常,避免因电压不稳引发计时错乱、数据丢失等问题,全程保障时间数据真实可信。
痛点二:整机功耗偏大,户外续航能力不足
执法记录仪的使用必须贯穿执法全流程,户外执法作业时间长。若RTC芯片功耗过高,会持续消耗设备电量,直接缩短整机续航,无法支撑全流程执法记录需求。
· YSN8563解决方案
Ø超低功耗:YSN8563是一款专为低功耗场景设计的RTC芯片,其典型功耗仅0.25μA(@3.0V,25℃),几乎不影响整机续航。
痛点三:宽温环境计时漂移,温度稳定性不高
户外执法工况复杂多变,高温、严寒、雨雪等恶劣天气频发,普通计时方案在宽温范围内容易出现计时偏差,可能造成同一执法场景下多台设备时间不同步、录像时间与实际执法时间不符的问题,直接影响执法证据的司法效力,难以满足执法设备的高可靠性要求。
· YSN8563解决方案
Ø具备优异的宽温工作特性:支持-40℃~ +85℃超宽温工作,在极端高低温环境下仍能保持极低时间漂移,计时精度稳定可靠,从源头保障执法记录时间合规、有效。
YSN8563 RTC芯片依托高精度计时、超低功耗、宽温运行等性能优势,精准解决当前执法记录仪续航短、记录时间偏差大等核心难题。YSN8563能够提供精准、可靠的时间基准,既保障执法证据的合法性与可追溯性,又有效延长设备户外续航时间,是执法记录仪计时模块的优选方案。
