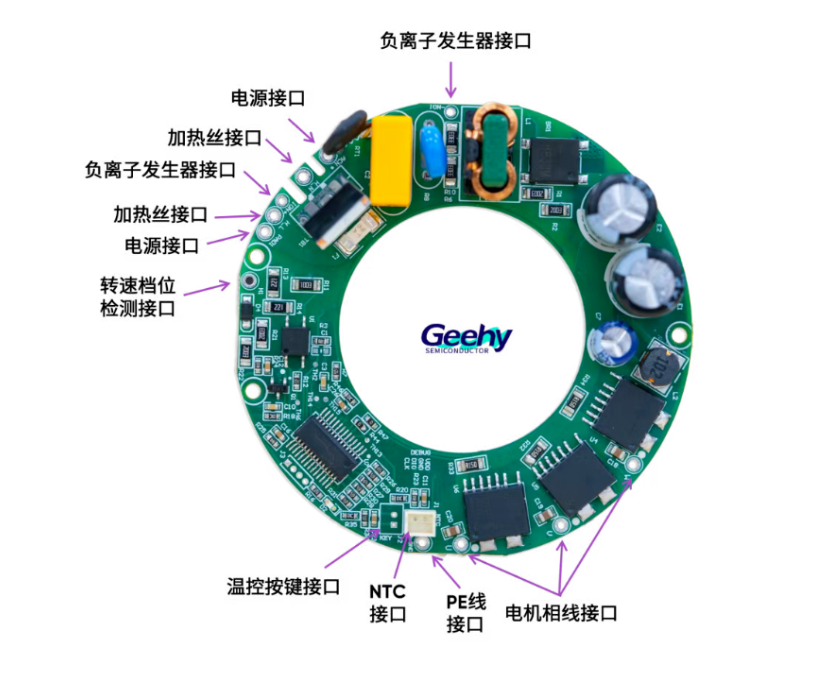

内置自研无感FOC算法！基于BLDC技术的高速风筒、电动工具控制板方案上新！

方案核心优势：

• 采用极海G32F031全新一代电机控制MCU，能以20kHz高载频，稳定控制1.83 kHz电频率的电机；

• 搭配GHP500N05低功耗智能功率模块IPM，即使在20kHz载频下，仍能确保芯片温升维持在正常范围；

• 可通过角度补偿功能提升转子位置观测精度，进而有效提升电机运行效率；

• 引入增量式变增益PI控制策略，在低导通角区间强化积分作用以实现快速升温；在高导通角区间减弱积分作用以抑制超调，从而在全温区获得更为优异的温控品质。

方案核心功能：

方案核心参数：

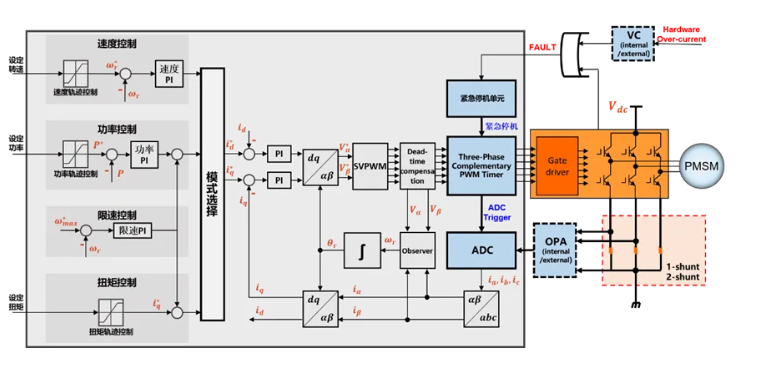

2、高速电机方案

方案可选用HC32M140、HC32M120、HC32F460作为主控，采用无感FOC控制系统，支持单电阻、双电阻采样，可工作在恒转速、恒功率、恒扭矩等模式下。系统最高转速可达12万转（当使用HC32F460时更可高达15万转），适用于高速吹风机、高速吸尘器等产品。

方案特点

快速启动：启动稳定可靠，可在500ms内加速至额定转速

快速停机：采用主动刹车，无过压、过流风险，支持掉电刹车

高速控制：最高电转速可达2000+Hz

工作电压范围大：适用220VAC、110VAC、24VDC供电

丰富的保护功能：过欠压、过流、过功率、堵转、缺相等系统保护

应用场景：

吹风机、扫地机、吸尘器、冰箱、空调、洗衣机等大小家电领域。

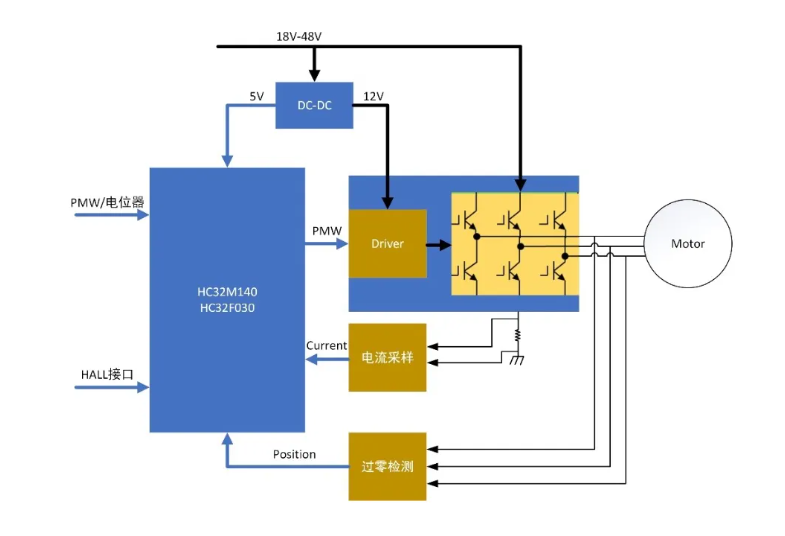

3、电动工具方案

方案以HC32M140为主控芯片，基于无传感器六步换相控制算法，实现BLDC电机大扭矩启动和高速运行，保护功能齐全，适用于电钻、角磨机、冲击钻、电动扳手、电锤等低压中小功率电动工具应用场景。

方案特点

48MHz主频、8KB RAM/128KB Flash内存资源、2个独立OPA、高速ADC、电机专用TIMER

基础功能：反电动势过零检测算法（支持ADC和比较器）、电流/电压采样

复杂工况：静止堵转启动、低速大扭矩运行、顺逆风启动、刹车功能

系统保护：过流保护、过压/欠压保护、长时间堵转保护

支持多种转速设定信号（PWM、ADC等）

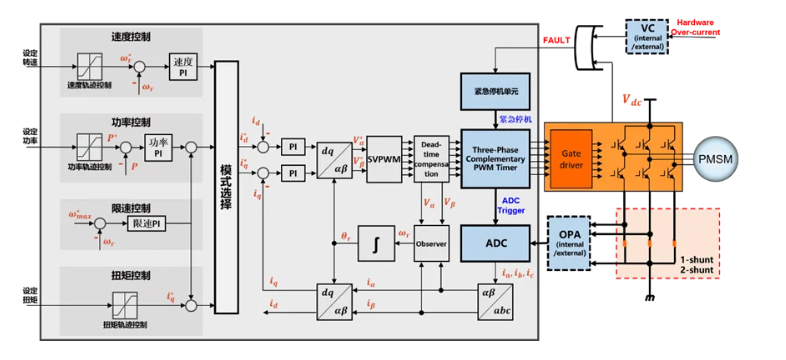

4、高速吹风筒方案

方案简介：

高速吹风筒方案采用小华超低功耗HC32M120主控MCU，内置先进的无位置传感器FOC控制策略，实现连续平稳的风机调速系统，具备顺风、逆风、静止状态下无抖动即时启动功能，30cm距离测量运行噪音75db以下，为行业中上水平;启动稳定性好，一次启动成功率可达99.7%以上；运行效率高，220V机种，10.5万RPM最高风速档位运行，PCBA级实测输入功率92W，优于市场主流方案。

方案特点：

快速启动：启动稳定可靠，可在500ms内加速至额定转速

快速停机：采用主动刹车，无过压、过流风险，支持掉电刹车

高速控制：最高电转速可达2000+Hz

工作电压范围大：适用220VAC、110VAC、24VDC供电

丰富的保护功能：过欠压、过流、过功率、堵转、缺相等系统保护

芯片资料：

方案采用小华HC32M120主控MCU，M0+ 内核，32bit, 48MHz可确保FOC算法运行，芯片内部集成了电机控制功能：最大12通道的12bit 1MSPS ADC，8个多功能16bit Timer(TimerB)支持输入捕捉、输出比较、PWM输出，1个16bit Timer(Timer0)支持异步计数以及电机算法加速引擎等功能，具备转速精度控制高，电机震动噪声小等优势。

应用场景：

吹风机、扫地机、吸尘器、冰箱、空调、洗衣机等大小家电领域。
