源代码、方案Demo开源！单芯片实现四轴FOC控制与工业HMI集成方案

在传统多轴伺服控制系统中，通常采用“主控MCU + 运动控制芯片/FPGA + 专用显示处理器 + 外部通信总线”的模块化架构。此类架构不仅硬件复杂、成本高昂，更因各模块间依赖总线（如EtherCAT、CAN）进行数据交换，引入了通信延迟、同步抖动与可靠性风险，成为提升系统实时性、控制精度与集成度的核心瓶颈。

并且每个关节轴需独立的驱动板卡，若需实现人机交互与参数就地显示，还需额外嵌入串口屏或LED驱动模块。

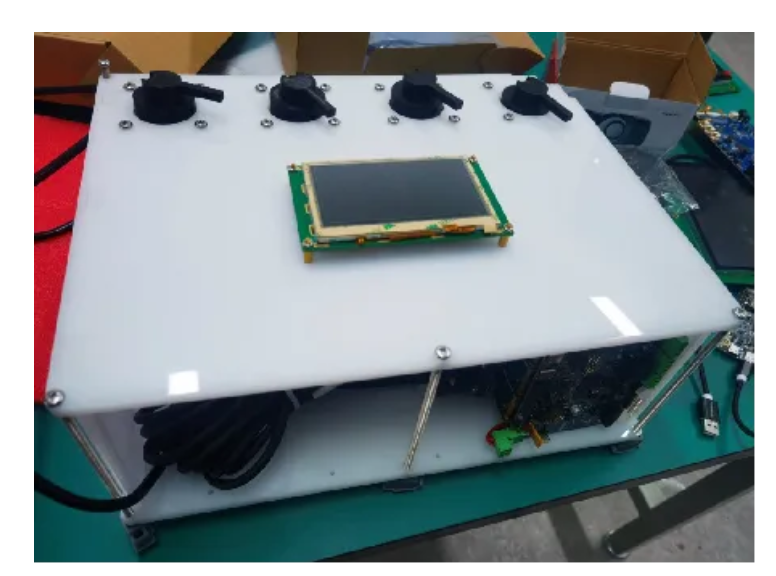

为解决这痛点，快包分析师推荐基于先楫半导体HPM高性能MCU开发的单芯片4轴驱显一体伺服方案。

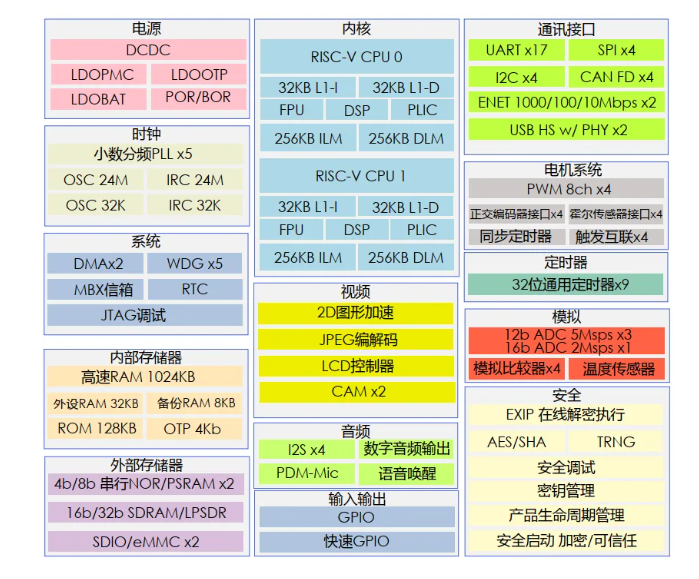

该方案依托主频816MHz的双RISC-V内核与高达9000 CoreMark的算力，实现了对四轴FOC矢量控制的集中处理；此外，该芯片通过片内2D图形加速引擎与丰富的显示接口，将触控人机界面（HMI）无缝集成于同一芯片内，直接驱动工业串口屏与状态监视面板。

扫码可申请免费样片以及获取方案demo资料

实战方案推荐：

HPM6200四轴伺服驱控方案

方案基于HPM6200系列RISC-V高性能微控制器，集成高精度控制外设与丰富通信接口，通过单轴FOC控制与同步定时器实现四轴固定相位差协同驱动。软件系统覆盖预定位、S曲线规划及多环控制等完整控制链路，并集成通信与同步管理。

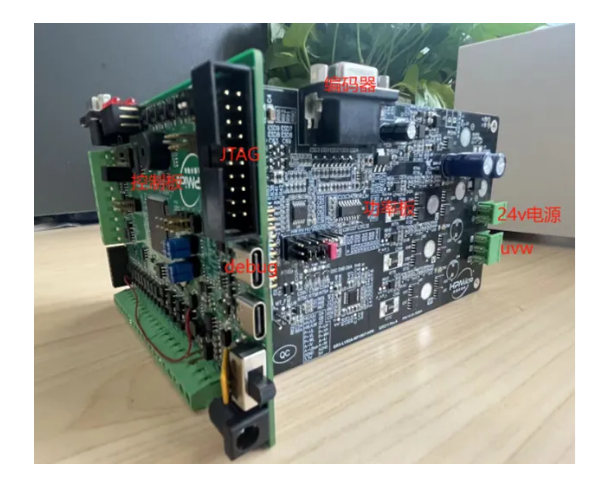

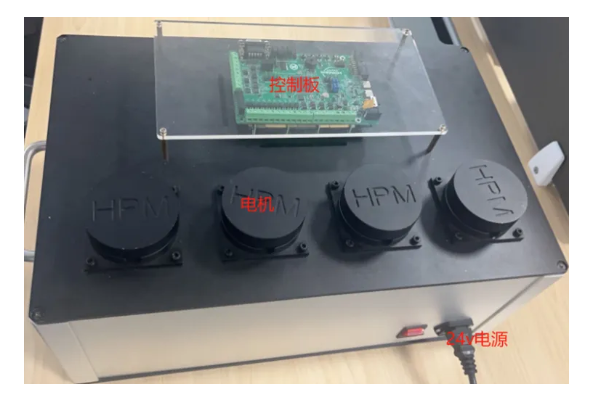

HPM6200驱控硬件采用控制板与功率板分离架构，控制板负责通信、调试、PWM信号生成及信号采集，功率板集成驱动、采样、编码器与电源接口，构成高集成度伺服驱控系统。

方案优势：

· 搭载主频超600MHz的双RISC-V内核，支持双精度浮点与DSP扩展，具备3390 CoreMark高算力。

· 集成4组8通道增强型PWM，其中2组调制精度达100ps，并内置可编程逻辑阵列（PLA），支持自定义波形生成与复杂信号控制。

· 通过同步定时器实现多轴间固定相位差协同，结合预定位、S曲线规划及位置/速度/电流环等全链路控制算法。

· 3个16位ADC（最高4MSPS）与24路模拟输入通道，集成Σ-Δ数字滤波器（SDM）提升控制精度。

· 支持高速USB、多路CAN-FD、LIN、UART/SPI/I²C等接口，可扩展EtherCAT、CANopen协议，适配多种编码器与传感器接口。

· 依托高精度PWM、ADC及可编程逻辑，可同步实现伺服驱动与数字电源管理，适用于多轴机器人、高端数控等复杂场景。

先楫HPM6300低压伺服驱动器应用方案

基于HPM6300的低压伺服驱动器应用方案，具有高性能、高可靠性、高性价比等优点，在不同温度、湿度、振动等工业环境中可实现稳定运行，主控MCU丰富外设接口支持伺服电机系统一体化设计。

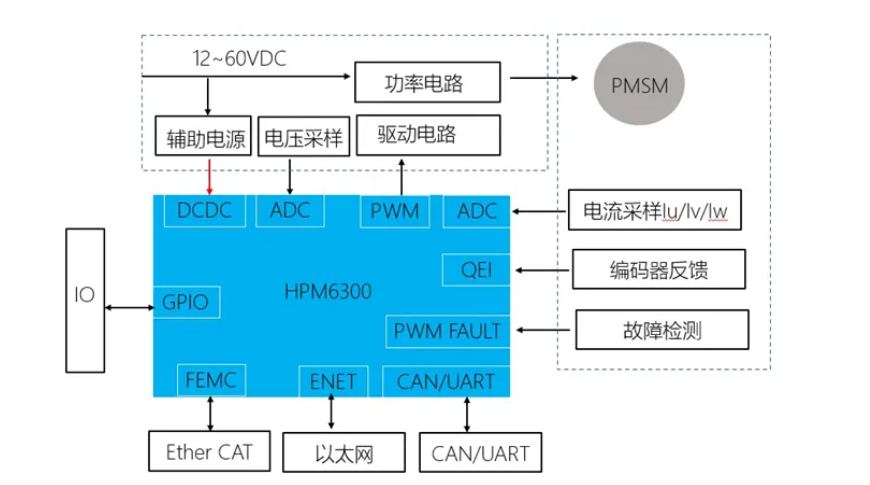

典型系统框图

方案特点

• 采用先楫高性能、高实时性的微控制器HPM6300系列，主频高达 648MHz，Coremark 高达 3390，提高了伺服的响应特性。

• 利用HPM6300的 3个独立 16位ADC，可同时采集电机电流和母线电压进行快速采样，提高伺服的控制精度。

• 支持大容量本地存储，128KB ILM (0等待指令SRAM) 和128KB DLM (0等待数据SRAM)，提高代码或数据的访问速度，有助于实现快速电流环。

• 内置16位 FMEC接口，满足与外围FPGA或 EtherCAT从站芯片进行高效通信。

• 完整开源的的位置、速度、电流三环FOC源码，其中，电流环延时仅1.06us，有效缩短客户的产品开发时间，为 ”单芯片” 伺服提供可能性。

• 内置 CAN接口，支持 CANFD通讯。

• 内置 FFT/FIR协处理器，实现快速的FFT计算，对于电流、电压信号进行实时分析，助力电机预维护功能。
