FPGA交期无限延长,一块高端FPGA最长等52周!

发布时间:2026-06-18 阅读量:14708 来源: 我爱方案网 作者: bebop

近段时间,快包分析师收到原厂、设备厂一线真实反馈:前两年工业、ATE 专用 FPGA 正常拿货 8-10 周就能到手。如今这些FPGA产品被原厂优先供货利润更高的 AI 数据中心订单,留给半导体设备的产能疯狂压缩。 市面上少量现货直接溢价 20%~80%,大批量稳定拿货基本没戏。

交期更是折磨人,普通工业型号FPGA排单 24-40 周,做高速测试、AI 缺陷识别的高端款,订单直接排满一整年(52 周)。

供应链短缺不是虚头巴脑的行业新闻,而是实打实造成巨额损失。 例如韩国头部检测设备企业,和三星签下超百亿韩元整机大单,结果受 FPGA、驱动芯片供货延期拖累,交付直接延后 3 个月。

国内长川科技、华峰测控、精测电子这些国产设备头部企业,同样被海外芯片交期不稳、采购成本暴涨折腾到头大。 从前厂商按需零散采购,现在不得不提前半年甚至一年锁长期订单,大量现金流被备货占用,中小设备厂商生存压力拉满。

因此,发展自主可控的全国产工业级FPGA图像处理方案已成为国内厂家的首要战略目标,相比国外产品普遍存在的供货周期不稳定、授权出口管控严苛及高端IP限制等不可控风险,全栈自主可控的国产方案从根源上杜绝了后门与断供隐患。

在此背景下,我爱方案网推荐全国产+工业级的安路DR1 FPGA工业核心板方案,

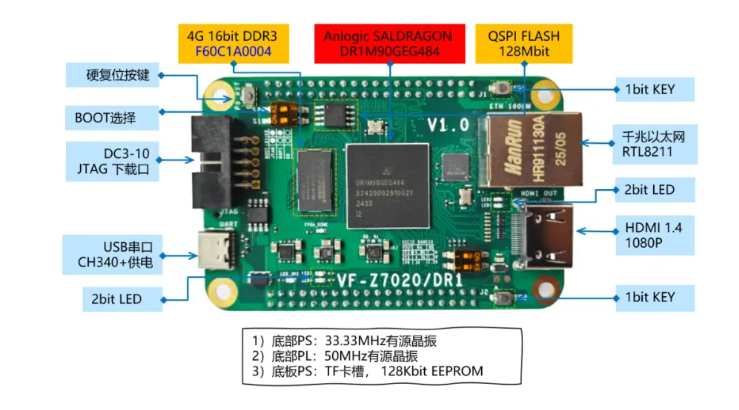

以下是VF-DR1 FPGA核心板的主要选型、接口介绍:


扫码可申请免费样片以及获取方案demo资料

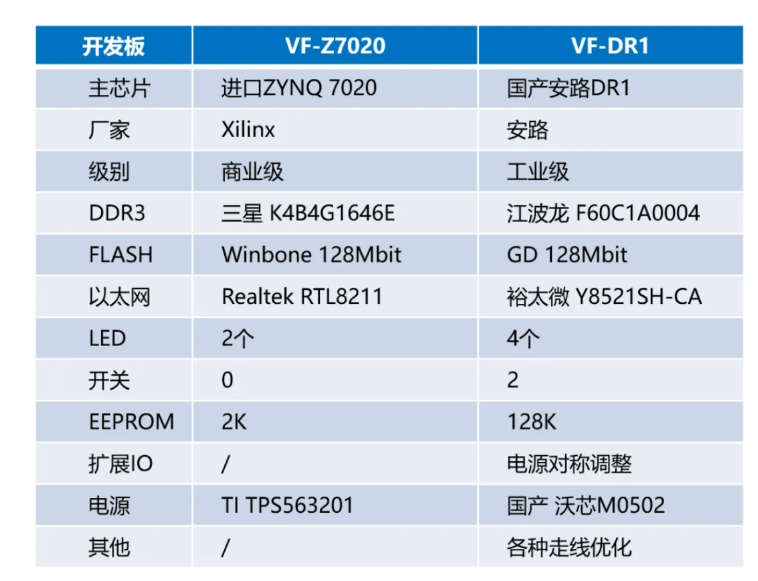

方案主要硬件规格如下表:

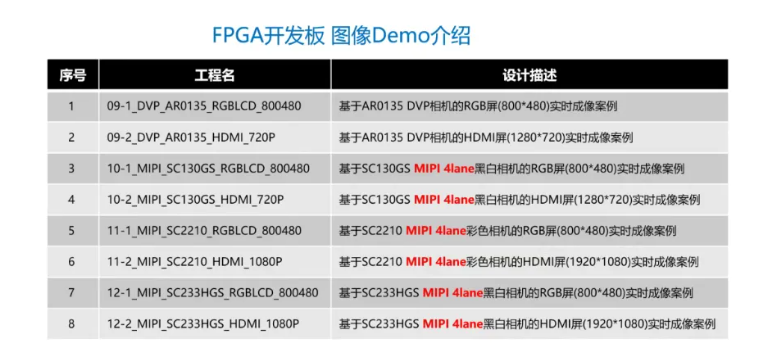

另外,针对FPGA图像设计,方案还接入了DVP相机、MIPI相机等,通过HDMI、RGBLCD方式显示图像,完成了基于DR1 FPGA的图像接入方案,相关工程列表如下,全部开源!


方案应用:

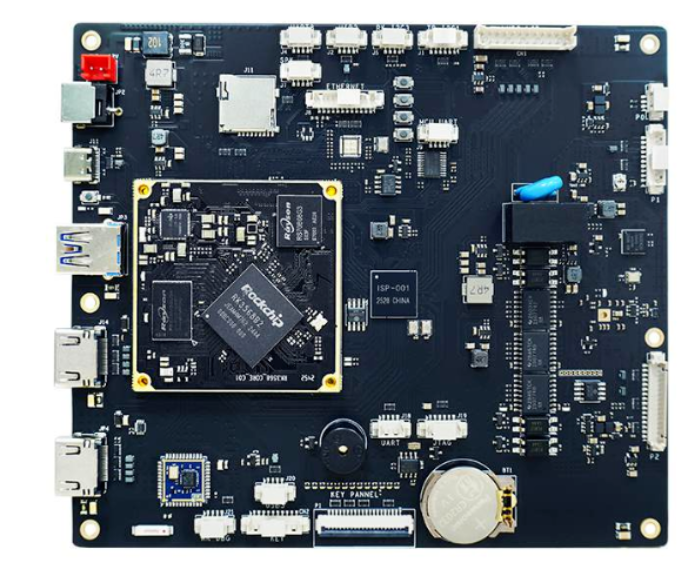

台式、便携式FPGA内窥图像处理板方案


该主板是一套台式主机、便携式LCD内窥解码方案,板载集成业内主流的内窥模组输入,以及常规视频输出接口,可挂载10.1、12.1、13.3寸LVDS LCD,本方案采用FPGA硬件加速实现图像处理的特性;同时以及ARM在人机交互上的优势,实现对医疗内窥镜主机方案的功能。

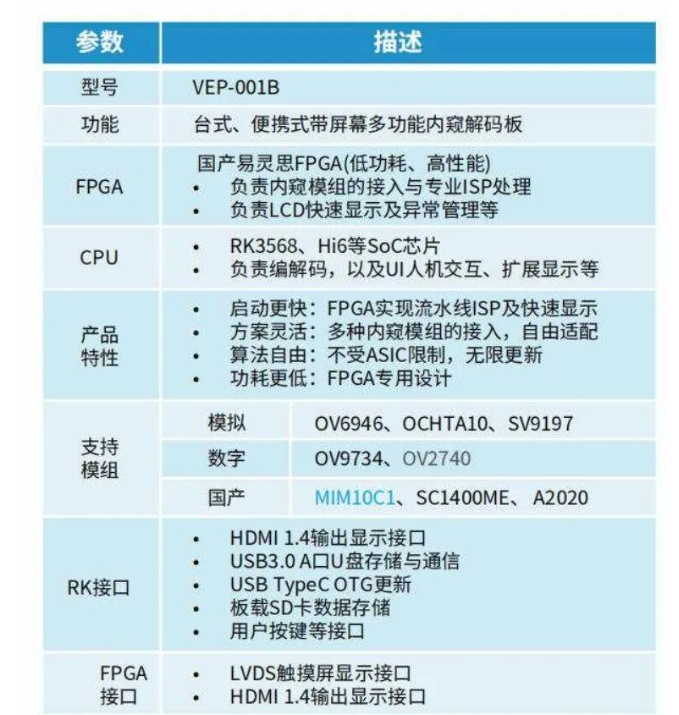

方案参数:


更多优质FPGA方案推荐:

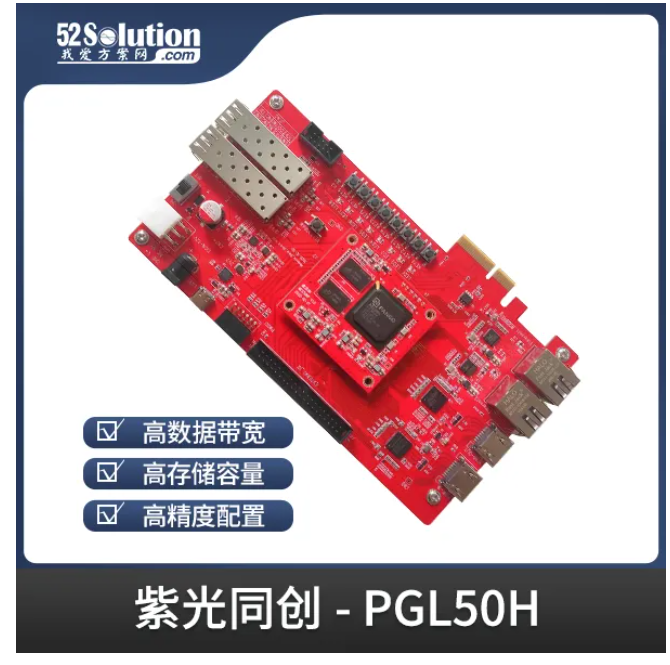

紫光同创高带宽、高存储工业控制开发板


方案基于紫光同创 logos 系列 FPGA(PGL50H-6IFBG484)开发,具有高数据带宽、高存储容量的特点,适用于高速数据通信、处理、采集等方面的应用,方案交互时钟频率最高到 400MHz, DDR3 的数据位宽 32bit,总数据带宽高达25600(800×32)Mbps;4 路 HSST 高速收发器,每路速度高达6.375Gb/s,适合用于光纤、PCIe 数据通信;外围接口丰富,满足全方位的开发需求。

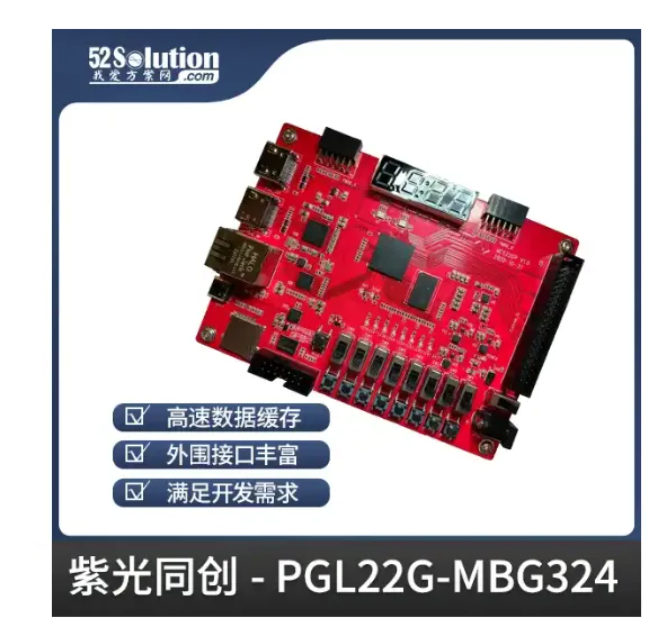

紫光同创国产FPGA设备通信开发板


方案为紫光盘古系列FPGA开发板@盘古22K开发板,基于紫光同创40nm工艺的FPGA主控芯片(Logos系列:PGL22G-MBG324),挂载16bit 数据位宽的DDR3(总容量高达512Mbit),系统存储带宽高达800Mb/s。

板卡电源采用圣邦微(SGM61032)解决方案,HDMI接口采用宏晶微MS7200,更大程度上实现了国产化,预留HDMI收发接口用于图像 验证及处理;10/100/1000M以太网接口,方便各类高速通信系统验证。

扫码可申请免费样片以及获取方案demo资料
