400W与750W双功率段可选！两款软硬件开源可交付的EtherCAT总线型高压伺服控制方案

发布时间：2026-06-25 阅读量：10158 来源: 我爱方案网作者: bebop

在高端制造与精密控制场景，伺服驱动器的性能直接决定设备运行精度与效率。

在传统低压伺服系统中，受限于处理器算力与架构，普遍存在控制带宽不足、动态响应迟缓的痛点，难以在精密定位与高速运行场景中兼顾精度与实时性。

在此背景下，我爱方案网推荐极海APM32F425/427系列总线型低压伺服方案，基于自主研制的240MHz高性能MCU，将控制周期压缩至62.5μs，显著提升了系统的控制频宽与响应速度。

该方案在实现位置、速度、转矩全闭环控制的同时，支持-4000~4000rpm宽转速范围与高达25Arms的瞬时过载能力，有效解决了传统方案在高速启停、负载突变时易出现的跟踪误差大、调节时间长等问题，成为激光切割、半导体设备、机器人等领域的优选伺服驱动器解决方案，为中大功率工业场景提供稳定、高效的动力支持。

另外，该量产方案提供了完整的技术文档与软件源码，助力客户快速落地，您可以扫码获取。

扫码可申请免费样片以及获取产品技术规格书

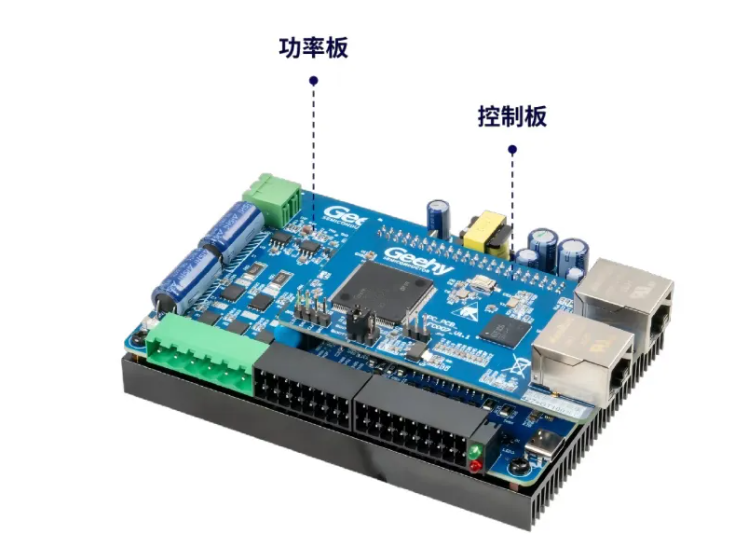

极海APM32F425/427系列总线型低压伺服方案

方案基于极海自主研发的APM32F425/427系列高性能拓展型MCU，主频240MHz，稳定支持位置、速度、转矩三种闭环控制模式，可无缝覆盖精密定位、平稳调速、恒力输出等绝大多数伺服应用场景。

方案参数：

输入电压：20-70V
典型功率：400W
控制周期：62.5us（16kHz）
转速范围：-4000~4000rpm
编码器类型：增量编码器、绝对值编码器（RS485）
控制模式：力矩模式、速度模式、位置模式
额定输出电流（Arms）：10
最大输出电流（Arms）：25

应用场景：

先楫HPM6E00伺服驱动器整机方案

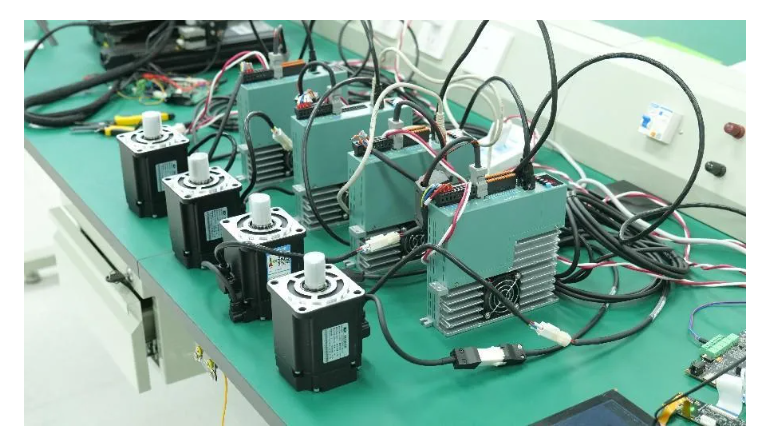

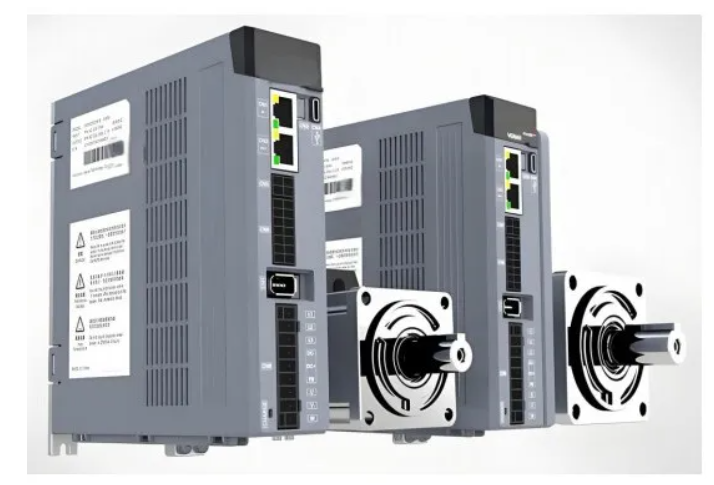

先楫HPM6E00伺服驱动器支持单相AC~90V- AC~253V 电源供电，配合100W~750W 高响应伺服电机（电机搭配17位绝对值编码器），实现全闭环功能，电机运行安静平稳。该方案支持适配电机、支持EtherCAT总线控制，支持DI输入和DO输出，具备过流、过压、过载等保护。该方案应用于电子制造、锂电、机械手、包装、机床等行业的自动化设备，以其高性能实现快速精确的位置控制、速度控制和转矩控制，提高系统的响应速度和生产效率。

方案参数：

MCU：HPM6E80 (只使用了CPU0)
输入电压范围：AC~90V- AC~253V
额定功率：750W
额定电流：5A
额定转速：3000RPM （根据适配电机）
适配电机：5对极伺服电机
编码器：电机适配17位绝对值编码器(多摩川)
支持通讯方式：EtherCAT (支持CiA402协议)

支持功能：

支持的操作模式：CSP，CSV，CST， PP、PV
丰富的回零HM模式；
位置、速度、力矩三环控制；
上电软起动、掉电电机绕组短路等；
保护功能：过流、过压、欠压、过载、堵转、过热等

先楫HPM6P00低压脉冲伺服方案

方案基于先楫高性能MCU HPM6P00系列MCU开发，双核600MHz，1M flash，RISC-V内核，自主可控程度高，整个硬件电流执行周期仅需200ms，完全做到PWM占空比即时更新，大大提高了电流环的宽度，充分提升系统的快速响应和鲁棒性。方案支持0~72VDC输入，脉冲分频输出；支持RS485\RS232\CANFD\USB等丰富通讯方式，适用于数控机床、锂电、3C、太阳能、自动化产线、纺织等场景。

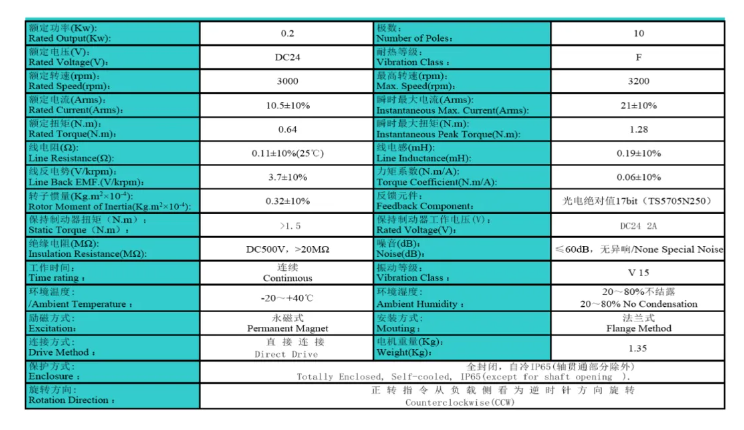

方案详细规格参数如下图：
