在中高功率伺服驱动与逆变器应用中,基于硅器件的传统设计长期面临体二极管反向恢复带来的开关损耗与节点振荡问题。为了控制振荡,工程师往往需要加大死区时间,但这又会造成相电压波形畸变,影响无传感器矢量控制等算法的精度。
本文章推荐基于TI 2kW三相GaN逆变器参考设计,方案选用六颗集成驱动的600V/30mΩ GaN FET,利用其零反向恢复特性,将死区时间压缩至120ns,同时配合16kHz PWM实现99.4%的峰值效率。
在电流检测方面,该设计采用1mΩ分流电阻与隔离式Δ-Σ调制器,提供±50A线性范围内的精密相电流反馈,直流母线电压同样通过独立Δ-Σ调制器采样,便于客户直接验证InstaSPIN-FOC等高级算法。有效解决上述痛点。
另外,该量产方案提供了完整的技术文档与软件源码,助力客户快速落地,您可以扫码获取。
扫码可申请免费样片以及获取方案demo资料

方案一:TI 2kW 三相 GaN 逆变器参考设计

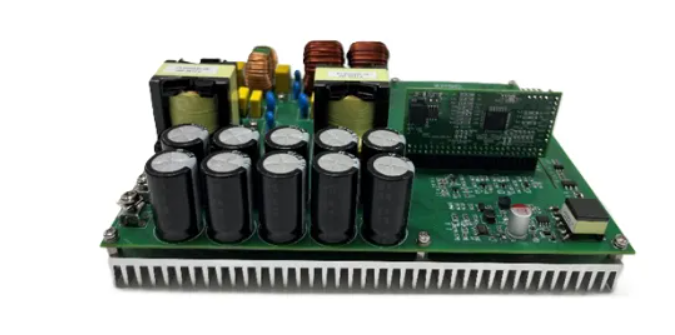

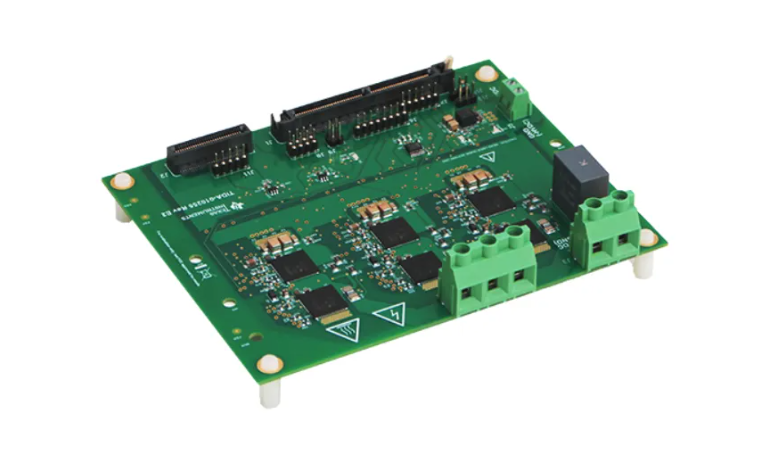

方案展示了一种高效的 320VDC 输入三相功率级,它采用六个快速开关 GaN-FET,具有集成驱动器、通过热侧微控制器控制提供保护和温度报告功能,尤其适用于电机集成式伺服驱动器和机器人应用。使用隔离式 Δ-Σ 调制器实现了精确的相电流检测。直流链路电压使用非隔离式小型 Δ-Σ 调制器进行测量,模拟相位电压反馈选项允许验证 InstaSPIN-FOC™ 等高级无传感器设计。
方案优势:
在 16kHz PWM 下具有 99.4% 的峰值功率效率,320V 直流链路电压,有助于减小散热器的尺寸
具有集成驱动器和保护功能的 600V 30mΩ GaN FET 可提高可靠性并降低系统成本
片上温度传感器可实现对芯片温度的精确监测,从而更大限度地扩大安全工作区 (SOA)
零反向恢复损耗可减少开关节点振荡和 120ns 的低死区时间,更大限度地减少相电压失真
使用 1mΩ 分流器和隔离式 Δ-Σ 调制器通过 ±50A 线性范围实现精密相电流检测
通过与 3.3V I/O 连接,可以轻松评估用于具有 C2000™、Sitara™ 或其他微控制器的电机驱动的 TI GaN 技术
方案二:先楫HPM5361IEG1推挽谐振微型逆变器方案

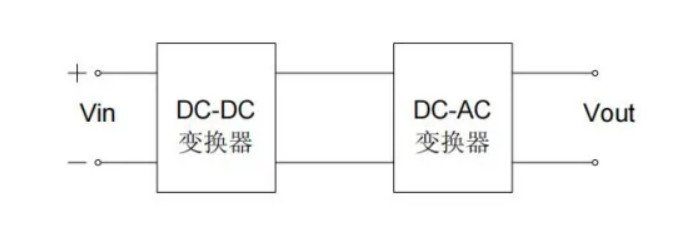

方案采用两级变换结构, 前级为推挽DC-DC变换器,把PV电压转换为直流母线电压,供后级逆变使用。后级 为DC-AC逆变器,将直流电能变换为所需的交流电能,主控芯片为先楫HPM5361IEG1。
该方案解决了逆变器对复杂、高精度控制需求的问题。凭借高性能MCU(480MHz主频),为需要精密算法、快速响应的先进拓扑(如谐振变换)提供了强大的处理能力,优化了电能转换性能。

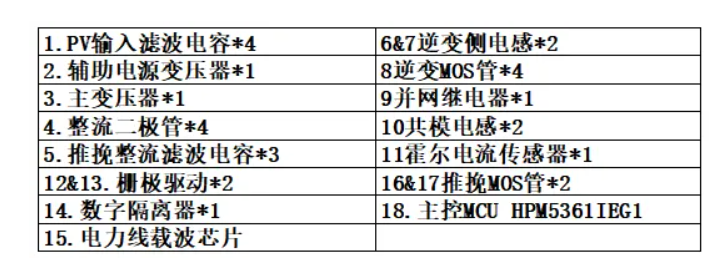

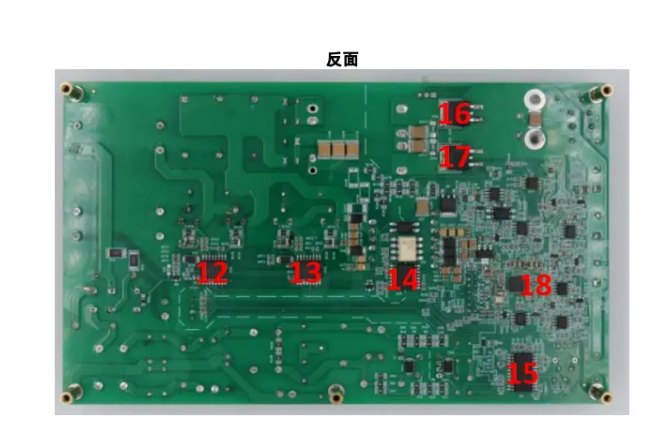

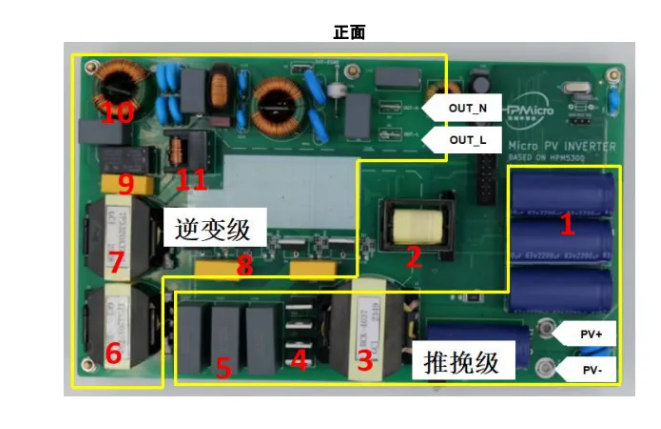

主要元器件如下:

MCU特点:
1.主频480MHz,288KRAM,1MFlash;
2.16bADC,DAC,ACMP,OPAMP
3.支持各类位置传感器磁感应和旋转变压器包括光电式、磁感应和旋转变压器
4.灵活的编码器输入输出,硬解码,兼容总线型、”模拟类和脉冲型
5.运动控制协处理器
6.PLB可编程逻辑单元
方案三:基于HC32F334的500W光伏微型逆变器方案

方案通过交错反激DCM模式及工频全桥逆变,解决了传统逆变器因单个组件遮挡导致的母线电容大、系统效率低的问题,实现快速准确MPPT追踪。
方案规格:
• PV电压范围:25~60V
• 电网电压:200~240V @50Hz
• 最大输出功率:500W
• 开关频率:60kHz~200kHz
• 峰值效率:94.7%
• 入网电流THD:3.2% @Vpv=45V 500W
• PF:>0.99
方案优势:
• 基于自主知识产权的数字电源控制器方案
• 高性能主控芯片HC32F334
• 交错反激采用谷底开通断续模式,提高系统效率
• 交错反激输出馒头波,减小反激输出母线电容
• 全桥逆变采用工频开关,提高系统效率
• 经典扰动式MPPT环,快速准确找到MPPT点
• 保护功能齐全:输出过流,输入反激过流保护,反激输出电压过压保护等
京硅智能的KSiC1并离网无缝切换开关方案,切换时间≤15ms(相当于1/4个交流周波),实现了真正的“无感知”无缝切换
