峰值效率97.5%，全新3.6kW PFC图腾柱数字电源方案上市！

发布时间：2026-07-2 阅读量：14265 来源: 我爱方案网作者: bebop

如今在工业控制、EV/HEV车载充电器和服务器辅助电源等领域，AC-DC和DC-DC数字电源方案正面临着不少难题：能效要求越来越高，散热压力越来越大，BOM成本降不下来，开发周期还特别长。

针对这些行业痛点，我爱方案网推荐基于ST高性能MCU开发的3.6kW无桥式图腾柱数字电源方案，可在72kHz下运行，实现高峰值效率、低THD失真(97.5%时THD为3.7%)以及降低BOM成本。该方案经过全面的性能验证与可靠性测试，在能效、成本、稳定性和开发便捷性上实现了全方位优化，为工程师和方案商提供了一款开箱即用的高性能电源解决方案。

扫码可申请免费样片以及获取方案demo资料

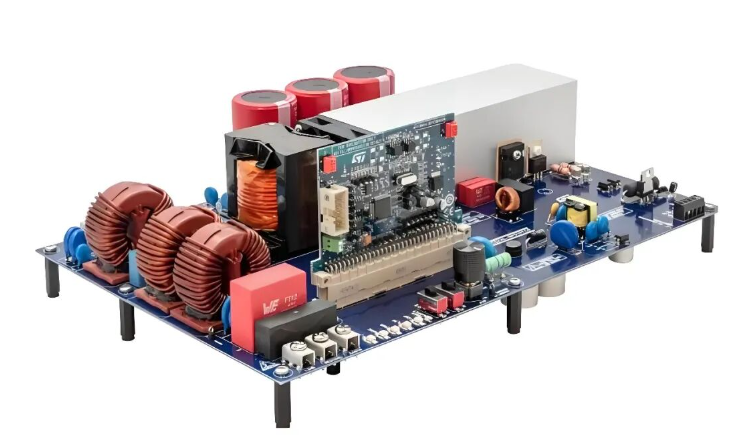

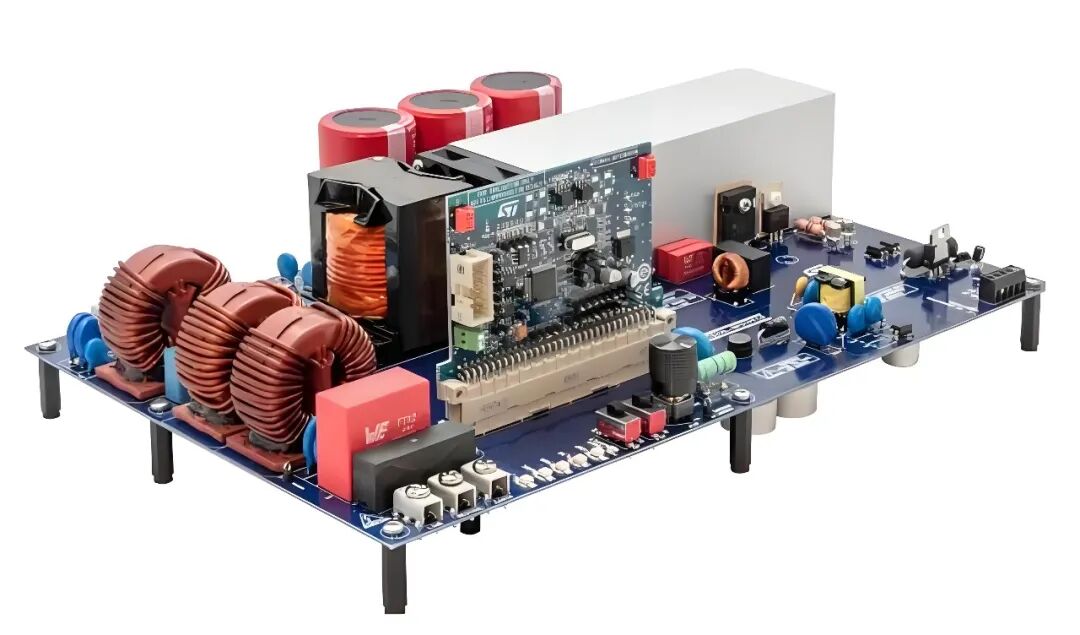

ST 3.6kW PFC图腾柱数字电源方案

方案是一款基于ST高性能MCU STM32G474开发的无桥式图腾柱升压电路，可实现数字式功率因数校正(PFC)并配备有浪涌电流限制器(ICL)，该参考设计还为紧凑型转换器提供了路径，可在72kHz下运行，实现高峰值效率、低THD失真(97.5%时THD为3.7%)以及降低BOM成本。

方案规格：

输出功率：高达3.6KW

交流输入电压：85 至 264 V

交流输入频率：45 至 65 Hz

最大有效值交流电流：16 A

直流输出电压：400 VDC

环境温度：0° 至 45 °C

方案优势：

峰值效率：97.5 %（3.7% THD）

紧凑型PFC转换器

更高的开关寿命

符合EMI标准（4 kV）

符合RoHS和WEEE指令

应用场景：

EV/HEV车载充电器

充电站 • 电机驱动、姿态控制

UPS、工业电池充电器

服务器/通讯SMPS

我爱方案网还另外推荐三款数字电源方案，该量产方案提供了完整的技术文档与软件源码，助力客户快速落地，您可以扫码获取。

扫码可申请免费样片以及获取方案demo资料

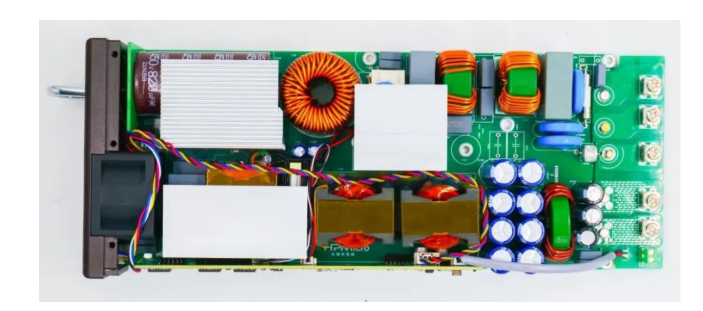

3.3kW单相Boost PFC+全桥LLC 数字电源方案

方案介绍：

方案采用两颗HPM5361的国产高性能RISC-V MCU芯片分别作为 PFC 和 LLC 控制器，所有控制逻辑由软件实现。采用主动式PFC技术与高效LLC谐振变换器拓扑相结合，全面提升系统能效、功率密度与整体成本效益，适用于服务器电源、储能系统等高可靠性应用场景。

方案参数：

· 输出功率：高达3.3KW

· 峰值效率：高达95%

· 拓扑结构：桥式PFC + 全桥 LLC + 硬件同步整流（SR）

· 性能特性：高功率因数（High PF），低总谐波失真（Low iTHD）

· 输入电压（Vin）：90 V～265 VAC

· 输出规格（Vo）：54 V，62 A

· 通信接口：RS485

应用场景：

适用于通信基站设备、数据中心服务器电源、新能源及电力系统等领域。

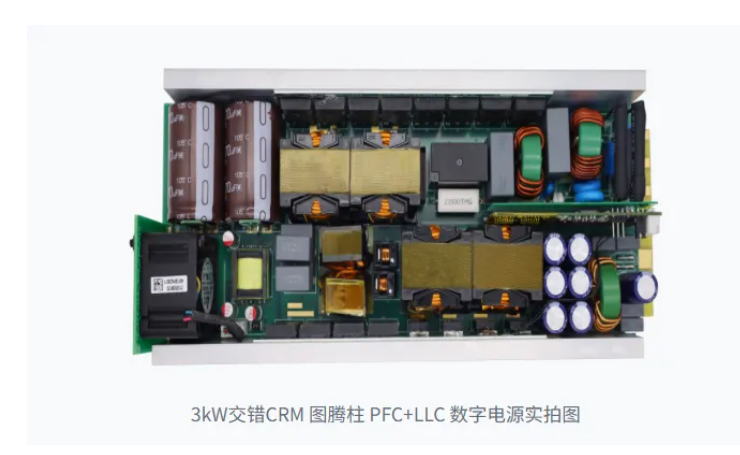

泰为3kW交错CRM图腾柱PFC+LLC数字电源

方案基于国产MCU TAE32G5800全数字化控制，主频200MHz，集成高速ADC、8对高精度HRPWM（分辨率156ps）、4路13bitADC（5MSPS）、硬件比较器（CMP），满足数字电源实时控制需求，整套方案原理图、源代码开源可交付。

通过优化电路设计与布局，本电源方案在紧凑的体积内实现 3000W 的强劲功率输出，功率密度大幅提升，有效节省数据中心宝贵的空间资源，满足高密度计算场景需求。

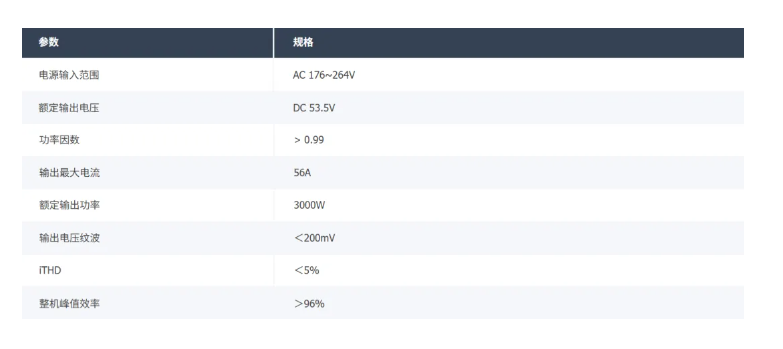

方案规格：

方案优势：

超高效率，节能降耗

本方案采用交错并联CRM图腾柱无桥PFC与半桥LLC软开关拓扑，配合高性能氮化镓（GaN）开关管，实现全软开关，效率与可靠性双提升实现整机峰值效率超过96%，功率因数高达0.99，总谐波失真（iTHD）低于5%。高效率设计显著降低能耗，减少散热压力，助力实现绿色节能目标。

创新拓扑，更优实现

PFC算法优化：交错并联PFC电感电流过零检测（ZCD），结合CRM控制算法优化，大幅降低开关管的损耗，确保高效能量转换。

LLC均流技术：谐振腔电流均分，软开关条件精准计算，效率达行业领先水平。损耗更低，性能更稳。

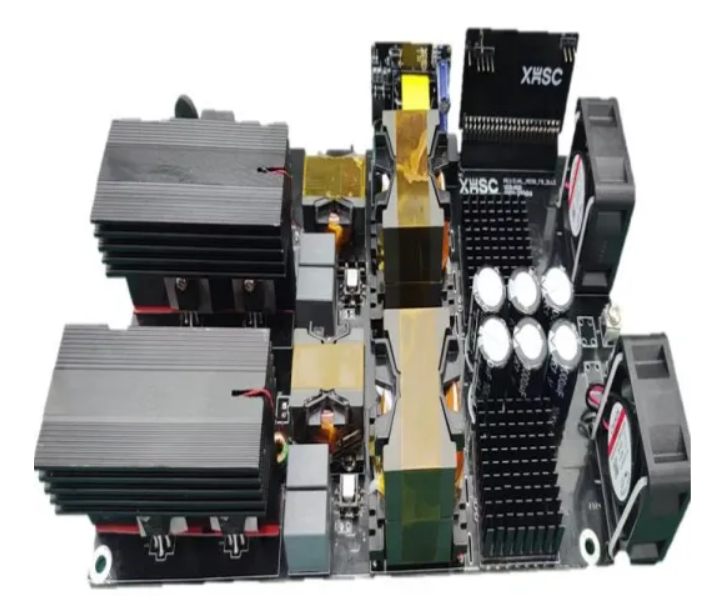

小华HC32F334 3kW 两相交错全桥LLC方案（参考设计）

方案简介：

交错式LLC电源拓扑能大幅度降低LLC输出电流纹波，可以减少输出侧滤波电容，从而减少系统体积；扩大单相LLC变换器的输出功率容量，相比直接并联，多相交错后相间易于均流；轻负载时还可以以单相全桥模式工作。所以已经广泛应用在中大功率工业领域。小华HC32F334专用数字电源控制器结合了交错LLC的发波时序和保护需求，完全自主开发设计，支持12路130ps高精度HRPWM。

产品亮点：

1.高效能设计：峰值效率高达97%，全负载范围内实现软开关，显著提升能源利用率。

2.先进拓扑结构：采用两相交错全桥LLC拓扑，有效降低输出电流纹波，减少输出滤波电容需求，缩小系统体积。

3.智能控制方案：基于HC32F334数字电源控制器，支持12路130ps高精度HRPWM，实现复杂时序控制。

结合自驱与软件控制的同步整流（SR）驱动，优化关断和开关控制，提升效率。

4.灵活均流控制：通过ADC采样两路谐振腔电流，动态调整相位角度，确保两相均流度>95%。

5.全面保护机制：集成过温、输出过流、输入过欠压、输出过压等多重保护功能，增强系统可靠性。

方案特色：

输入电压：DC 380-420V

输出电压：DC 48V

功率：3000W

峰值效率：97%

谐振频率：132K

两相均流度：＞95%

输出纹波：＜1%

应用场景：

AC/DC、DC/DC数字电源应用，如通信与服务器电源、砖块电源、微逆、充电桩DC/DC等。
