在智能座舱体验不断升级的背景下，汽车数字仪表的信息密度与实时性要求呈指数级增长。传统方案受限于核心处理器算力，常被迫在显示效果与响应速度间取舍：或降低渲染精度以维持帧率，或牺牲实时性以加载复杂界面。

针对上述痛点，我爱方案网推荐基于先楫高性能MCU HPM6800开发的汽车数字仪表方案，该系列产品主频600MHz RISC-V CPU内核，支持双精度浮点运算及强大的DSP扩展，算力1710DMIPS，支持扩展内存DDR2-800，DDR3/DDR3L-1333，配备2.5D OpenVG GPU，MIPI、LVDS双屏显示接口及双摄接口，单芯片MCU开发简便，启动时间低至百毫秒，系统功耗低，可有效解决上述痛点，广泛适用于汽车数字仪表，工业HMI等场景。

扫码可申请免费样片以及获取产品技术规格书

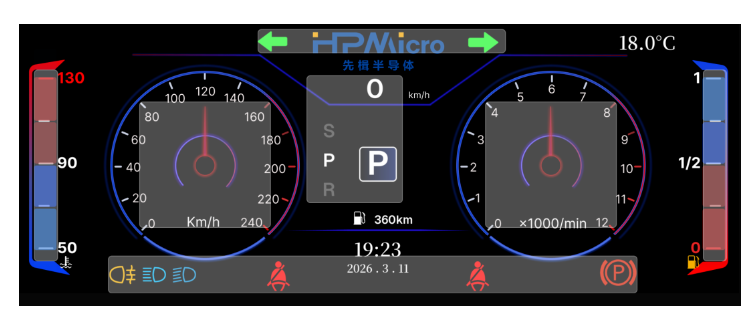

基于 HPM6800 的多图层仪表盘方案

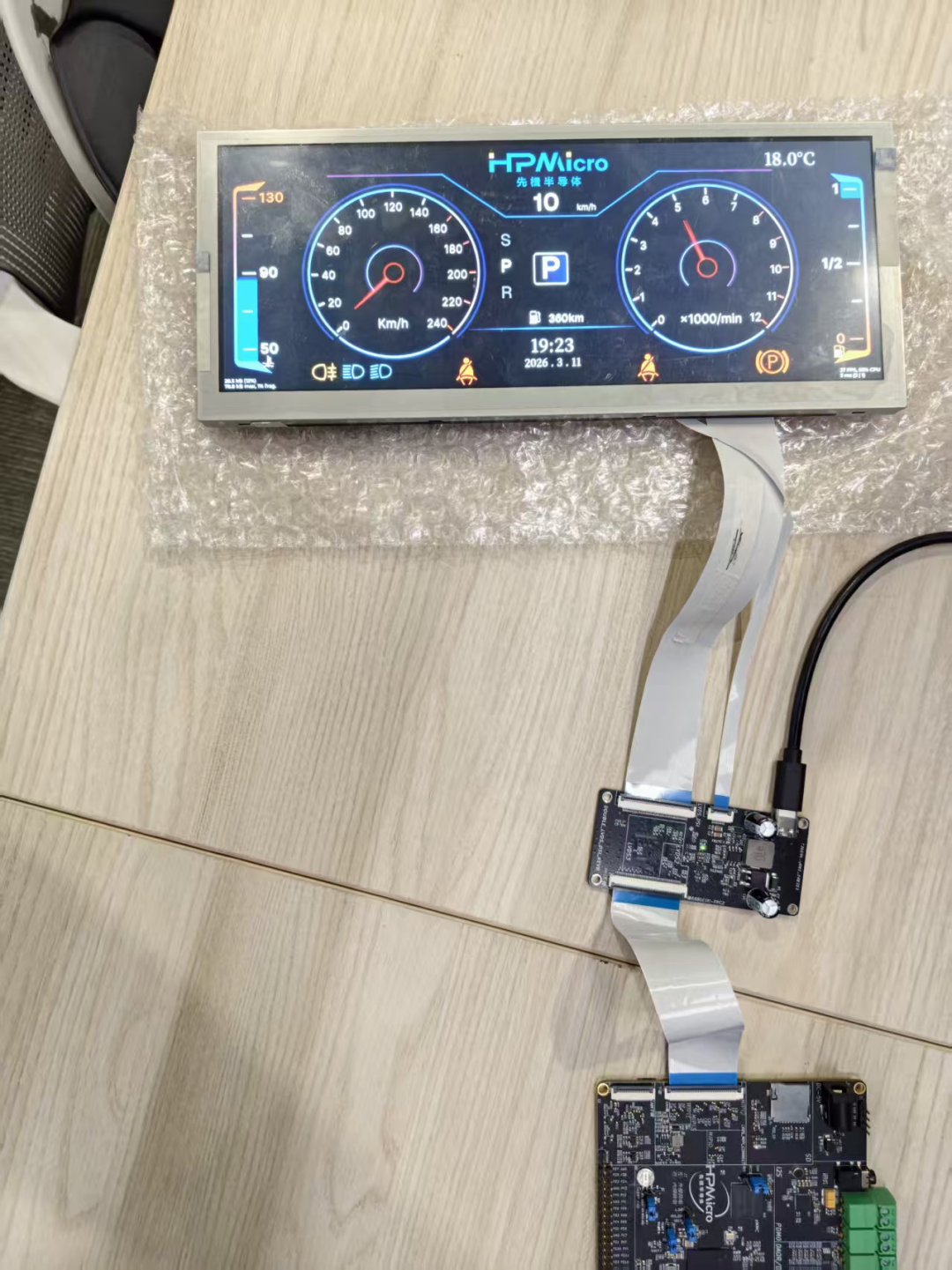

本方案基于 HPM6800EVK 平台的 LCDC（LCD 控制器）8 层硬件合成能力，结合 LVGL、FreeRTOS 与 PDMA，实现了一套面向车载数字仪表的 八图层 Dashboard 演示工程。与传统"整屏重绘"方案不同，本方案将仪表盘拆分为 1 个全屏基础层 + 7 个局部硬件叠加层，高频动画元素独立成层，大幅降低无效刷新面积与内存带宽压力。

方案优势：

• 降低无效像素搬运

  ：高频动画仅占用对应子层极小带宽

• 提升动画流畅度

  ：各层独立刷新，无互相干扰

• 便于扩展维护

  ：显示问题可按层定位，新增动态控件只需增加子层

• 适用场景

  ：车载仪表盘、智能座舱 HMI、工业 HMI 等大分辨率显示场景

方案原理：

硬件图层合成

LCDC 支持最多 8 个硬件图层，各层独立帧缓冲、独立刷新，最终由硬件按图层顺序进行 Alpha 混合输出。这意味着：

• 局部变化不触发全局重绘

   —— 指针旋转只刷新指针所在小图层

• 各层独立帧率

   —— 背景层几乎不刷新，指针层可按 60fps 独立更新

• 透明叠加

   —— 各子层采用 ARGB8888 格式 + src_over 混合模式

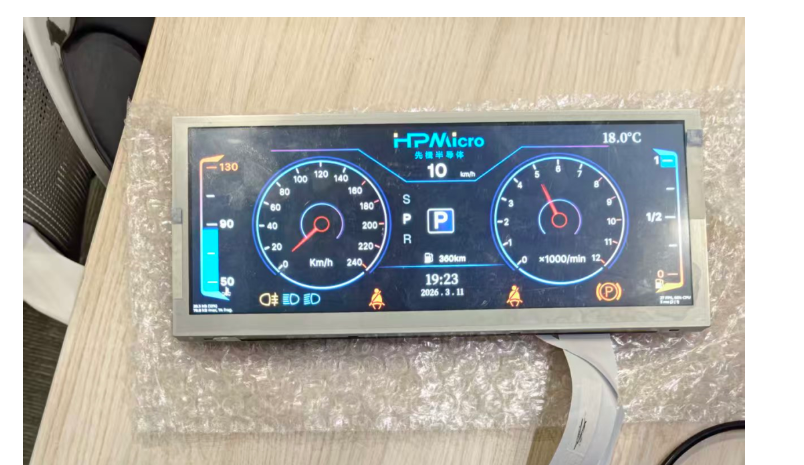

注：以上动图仅作效果演示，帧率受 GIF 录制影响，不代表实际运行性能。

芯片优势：

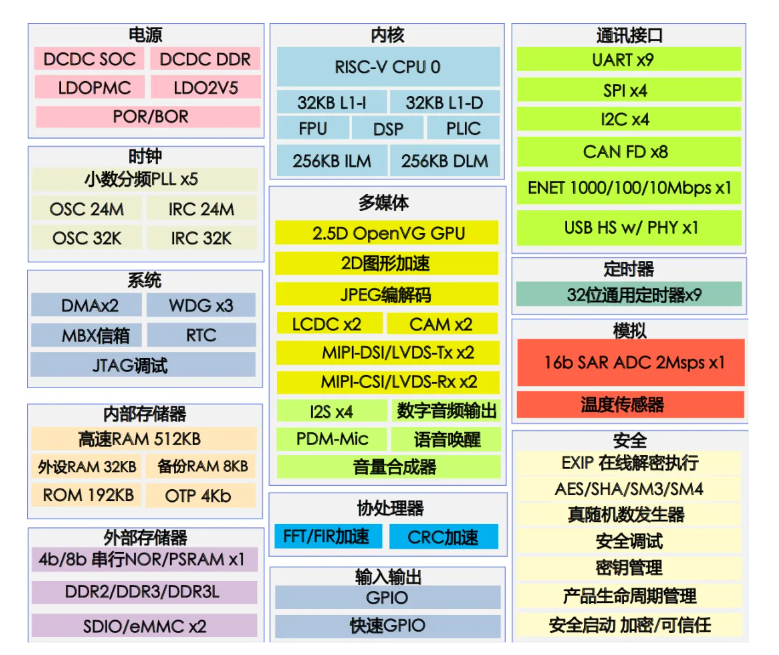

HPM6800系列MCU搭载了主频为600MHz的RISC-V CPU内核，算力高达1710DMIPS。配备2.5D OpenVG GPU，MIPI、LVDS双屏显示接口及双摄接口，支持OpenVG Lite图形库和2D图形加速PDMA，内置1MB RAM，支持DDR2/DDR3/DDR3L接口，单芯片MCU开发简便，启动时间低至百毫秒，系统功耗低，可应用于数字仪表显示和人机界面领域。

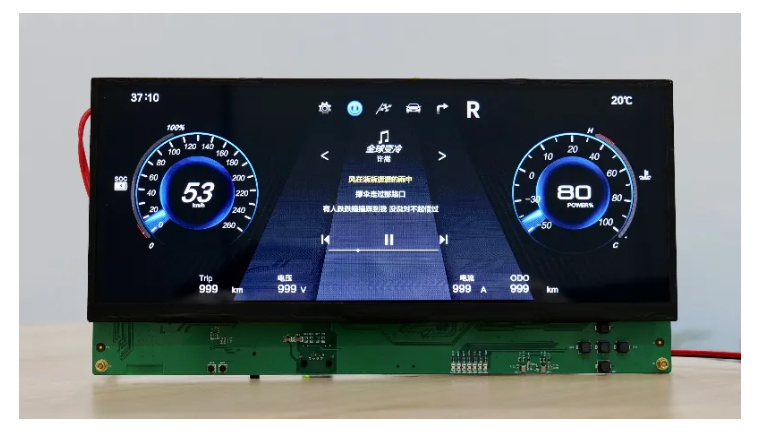

HPM6800数字仪表方案

• 快速开机：冷启动小于100ms，并于500ms内显示第一屏内容。

• 最高1920*1080 分辨率，实现最高60fps的指针刷新，30fps的路况信息刷新。

• 支持视频输入，可实现倒车视频，中控互联交互功能。

• 商业级HMI图形软件，所见即所得，提高开发效率。

• 量产级底层SDK软件包和中间件，可选适配完成的UDS软件协议栈。

• 支持OTA升级。

• 提供一站式服务合作模式：含仪表方案开发板、核心板、专业的汽车仪表开发团队技术支持，具备实现Turnkey 交付的能力。

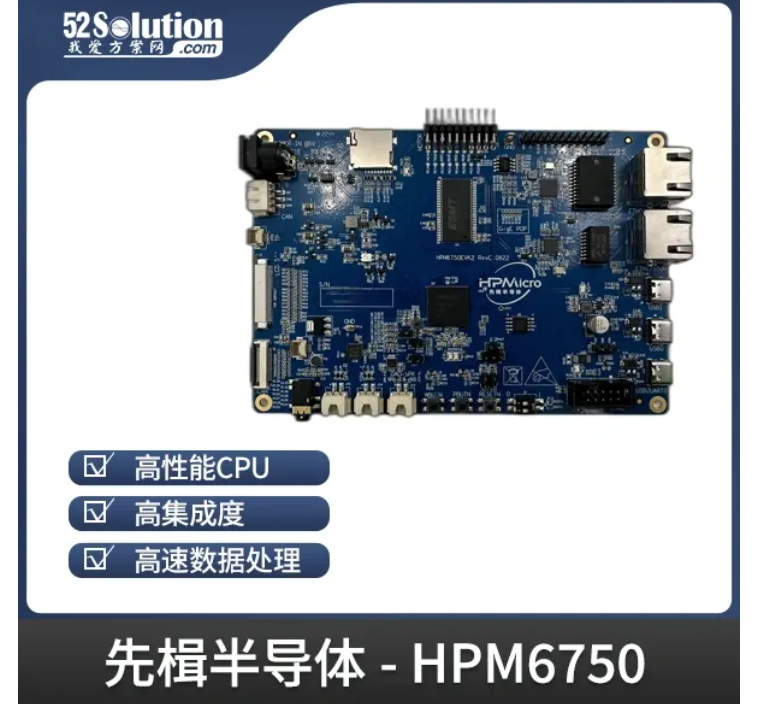

HPM6750 汽车仪表显示屏开发板

基于先楫HPM6750 车屏多图层演示开发板，支持10.1英寸的仪表显示屏，分辨率高达1280x480，超过了60万像素。拥有独立自主知识产权的显示系统，包括8图层混合显示控制器，以及2D图形加速单元，成功实现了动态流畅的显示车辆行驶的各种关键信息，包括车辆的速度，发动机转速，油箱的状态等等，还包括了一些行驶的辅助信息，如当前的时间，安全带的状态，转向灯信息等。

显示屏局部的图层刷新可由硬件完成，限制降低CPU负荷，显示的刷新率超过了60帧每秒。本方案在HPM微控制器多图层和PDMA的加持下，轻松实现流畅效果。主要应用于汽车仪表显示屏。

芯片优势

（1）高性能CPU:双RISC-V内核，主频816MHZDSP+FU架构提高算法效率，适合实时信号处理

（2）支持2D图形加速

（3）4组电机驱动系统，支持同时驱动4个各型电机

（4）支持1280*480分辨率，60FPS的RBG显示

（5）支持双目摄像头

（6）温度范围在-40~105℃

（7）车规级验证AEC-0100 G1

应用场景

电机控制、显示系统、音频设备、工业PLC、工业网关等场景。
