相较于传统有桥PFC AC/DC电源变换器, 图腾柱无桥PFC变换器所用半导体器件最少。工作时其电流只流过一个高频开关管和一个工频开关管，所以具有最少的导通损耗，因此图腾柱无桥PFC变换器成为目前效率最高的功率因数校正变换器。

图腾柱无桥PFC变换器拓扑结构具有电能双向流动特点，非常适合需要充放电双向电能流向的应用，比如车载充电机（OBC）以及储能系统。

在此背景下，我爱方案网推荐基于兆易创新高性能MCU GD32E505开发的7KW 图腾柱无桥PFC逆变器方案，峰值效率高达98%，是方案商批量出货的成熟方案PCBA，能帮助厂商快速、低成本地实现产品原型设计到量产。

扫码可申请免费样片及方案DEMO、技术规格书

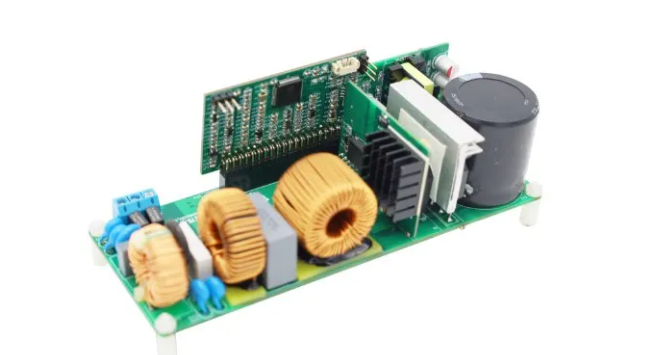

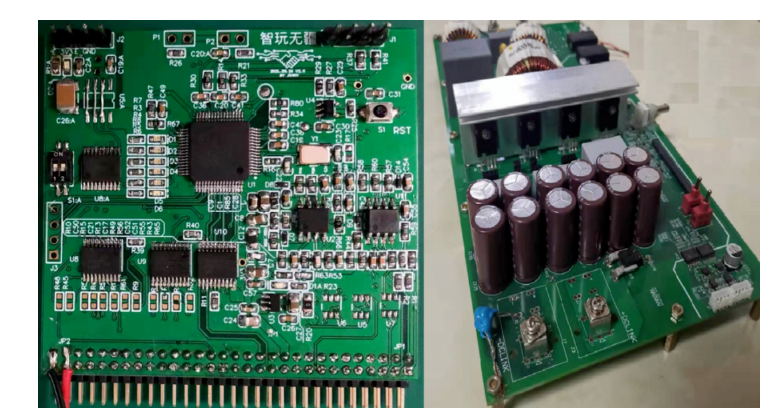

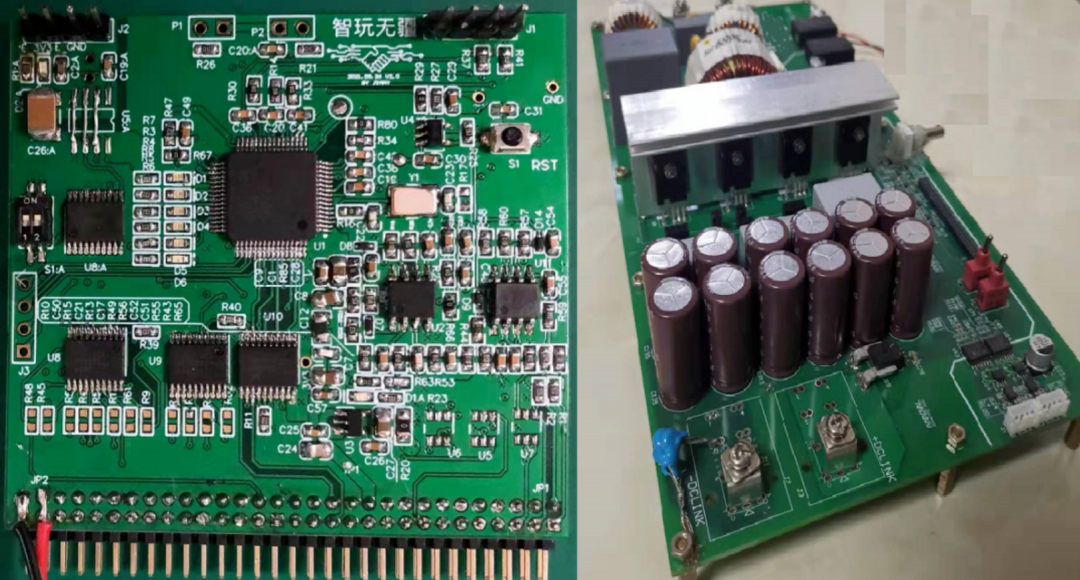

GD32E505 7KW图腾柱无桥PFC逆变器方案

方案基于国产高性能MCU GD32E505开发，峰值效率98%，实现电压外环，电流内环双闭环控制。具有系统稳定，输出无静差，动态性能响应快，低THD，PF值大于0.99等一系列优点。软件实现过零点软启动很好解决图腾PFC拓扑电流在过零处尖峰问题。

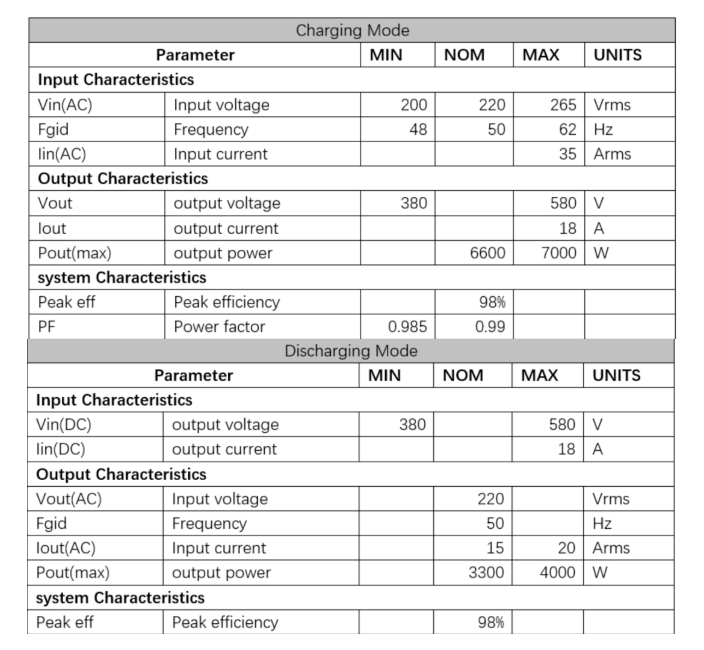

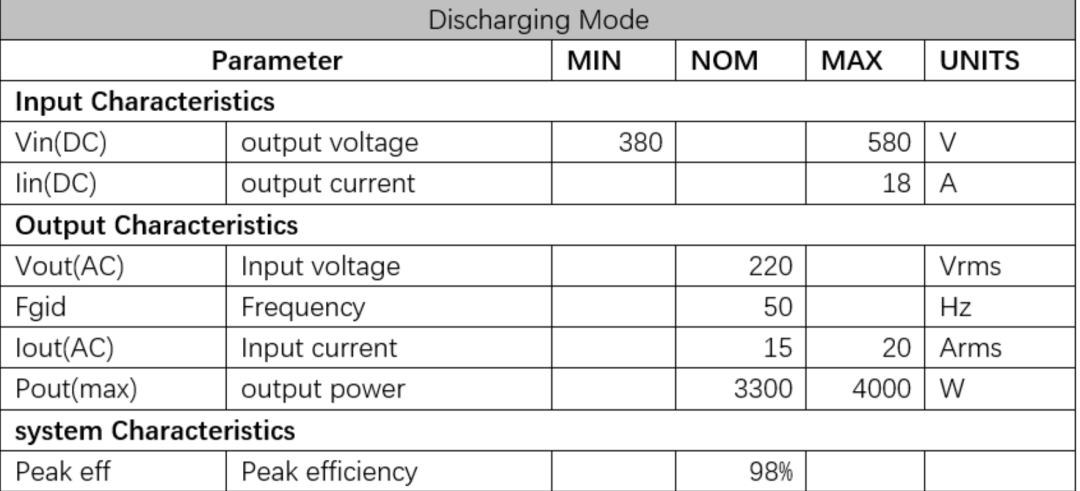

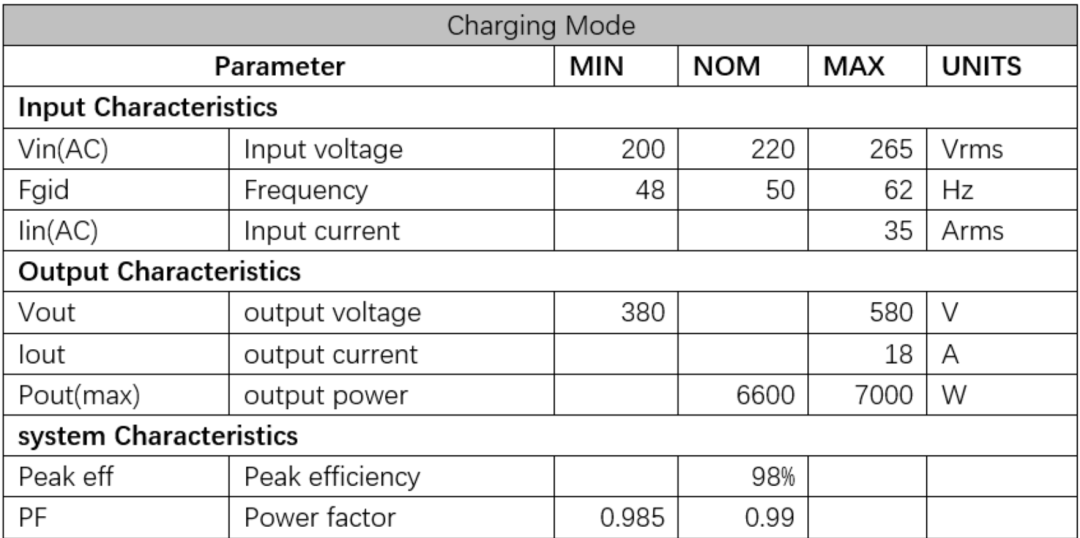

方案规格：

先楫HPM5361IEG1推挽谐振微型逆变器方案

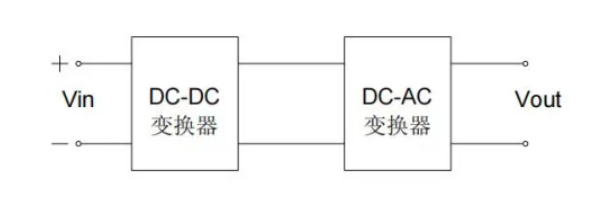

方案采用两级变换结构，前级为推挽DC-DC变换器，把PV电压转换为直流母线电压，供后级逆变使用。后级为DC-AC逆变器，将直流电能变换为所需的交流电能，主控芯片为先楫HPM5361IEG1。

该方案解决了逆变器对复杂、高精度控制需求的问题。凭借高性能MCU（480MHz主频），为需要精密算法、快速响应的先进拓扑（如谐振变换）提供了强大的处理能力，优化了电能转换性能。

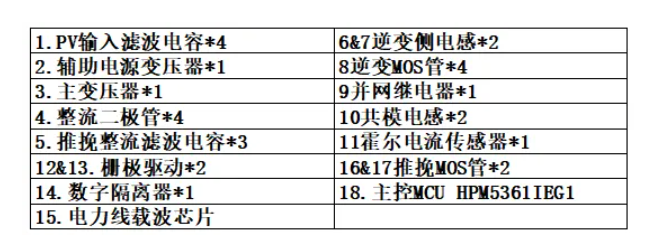

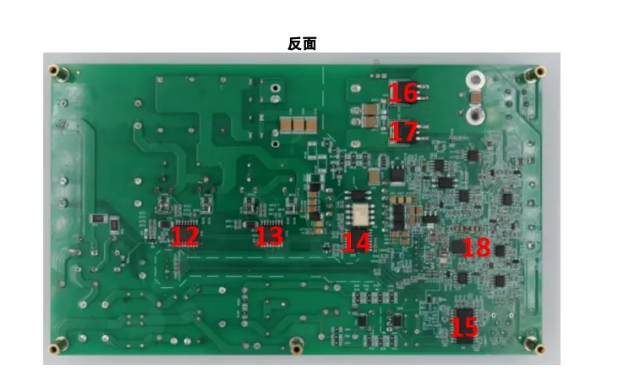

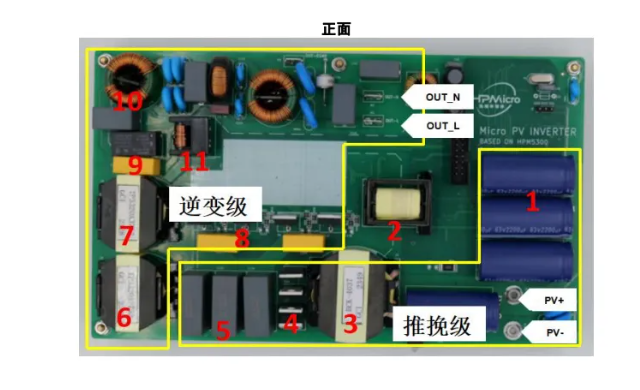

主要元器件如下：

MCU特点：

1.主频480MHz，288KRAM，1MFlash;

2.16bADC,DAC,ACMP,OPAMP

3.支持各类位置传感器磁感应和旋转变压器包括光电式、磁感应和旋转变压器

4.灵活的编码器输入输出，硬解码，兼容总线型、”模拟类和脉冲型

5.运动控制协处理器

6.PLB可编程逻辑单元

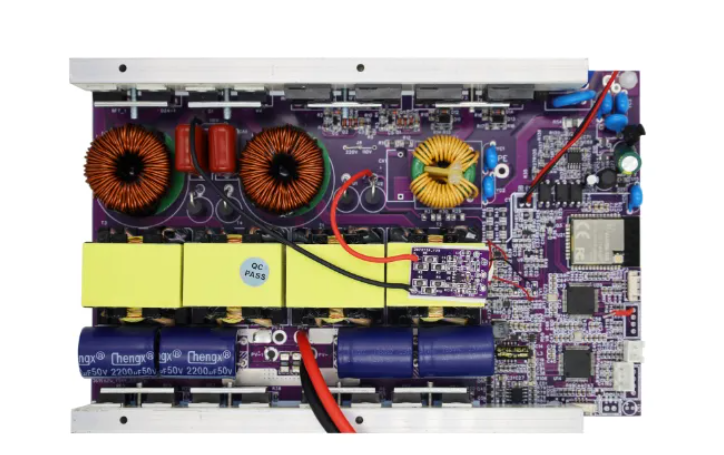

基于HC32F334的500W光伏微型逆变器方案

方案通过交错反激DCM模式及工频全桥逆变，解决了传统逆变器因单个组件遮挡导致的母线电容大、系统效率低的问题，实现快速准确MPPT追踪。

方案规格：

• PV电压范围：25~60V

• 电网电压：200~240V @50Hz

• 最大输出功率：500W

• 开关频率：60kHz~200kHz

• 峰值效率：94.7%

• 入网电流THD：3.2% @Vpv=45V 500W

• PF：>0.99

方案优势：

• 基于自主知识产权的数字电源控制器方案

• 高性能主控芯片HC32F334

• 交错反激采用谷底开通断续模式，提高系统效率

• 交错反激输出馒头波，减小反激输出母线电容

• 全桥逆变采用工频开关，提高系统效率

• 经典扰动式MPPT环，快速准确找到MPPT点

• 保护功能齐全：输出过流，输入反激过流保护，反激输出电压过压保护等

600W 氮化镓单相全桥逆变器方案

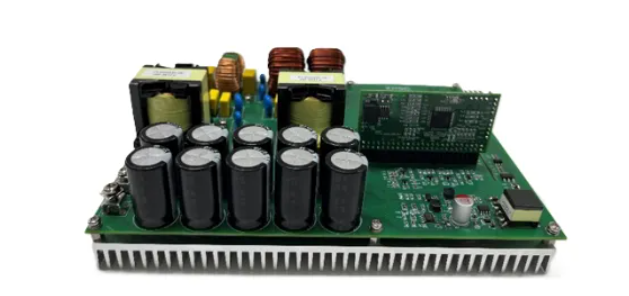

基于泰为TAE32F5300的600W GaN单相全桥逆变器应用设计，硬件方面采用了全桥拓扑，整个硬件由三个模块组成：主控板、辅助电源板、功率板。主控板采用了泰为自主研发的主控芯片——TAE32F5300，辅助电源板为系统提供隔离的12V电压，功率板采用H桥+LCL的拓扑。该方案使用了GaN组件且开关频率较高，所以其结构紧凑、功率密度高。

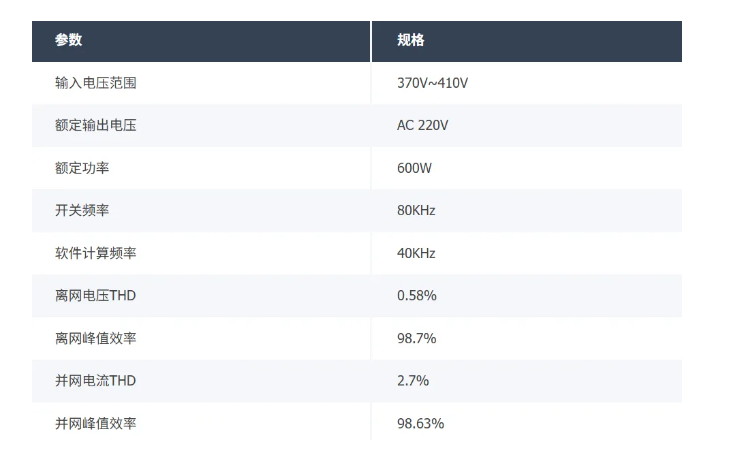

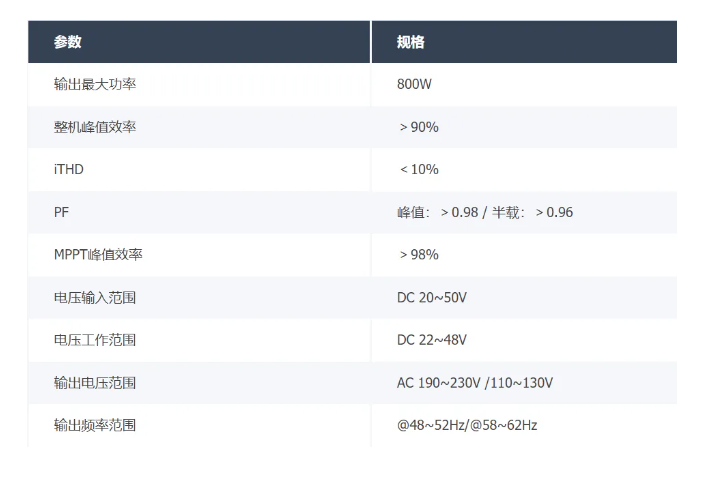

方案详细参数如下表：
