功率3kW，EtherCAT通信，内置FOC算法，四款全新机器人关节方案上市！

机器人关节驱动系统的核心痛点，长期集中于有限空间内如何兼顾峰值功率输出、动态响应与控制精度。传统方案受制于硅基功率器件的物理极限，在提升开关频率以减少转矩脉动、改善控制性能时，往往导致开关损耗呈指数上升，引发严重的散热问题。

高爆发氮化镓驱动方案的引入，直面上述痛点。其极低的栅极电荷和输出电荷特性，将开关损耗降低达70%以上，相较于传统方案，它在同等体积下可承载更高的电流密度，提供更快的故障保护响应，并显著降低无源元件体积与系统寄生参数。

为此，我爱方案网推荐基于先楫HPM6E8Y、GD32H75EYMJ7高性能芯片开发的机器人关节模组方案，它们都是方案商批量出货的成熟方案PCBA，能帮助厂商快速、低成本地实现产品原型设计到量产。

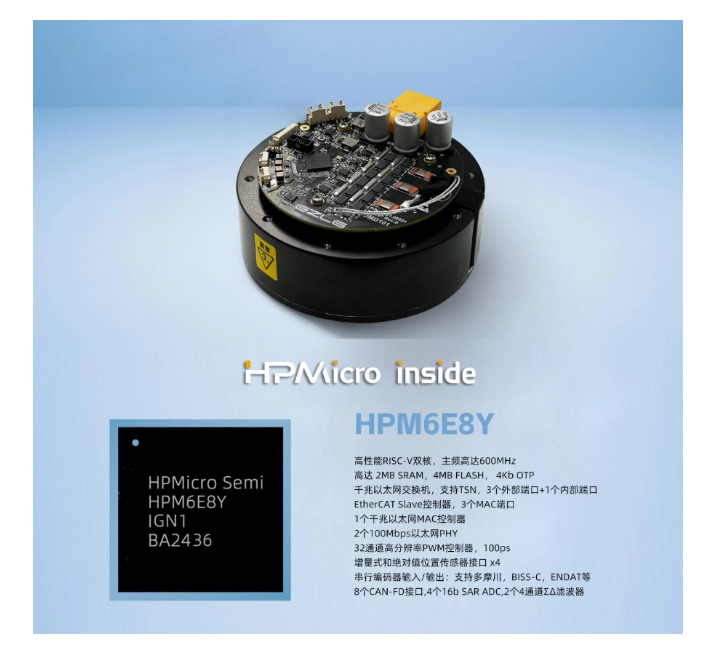

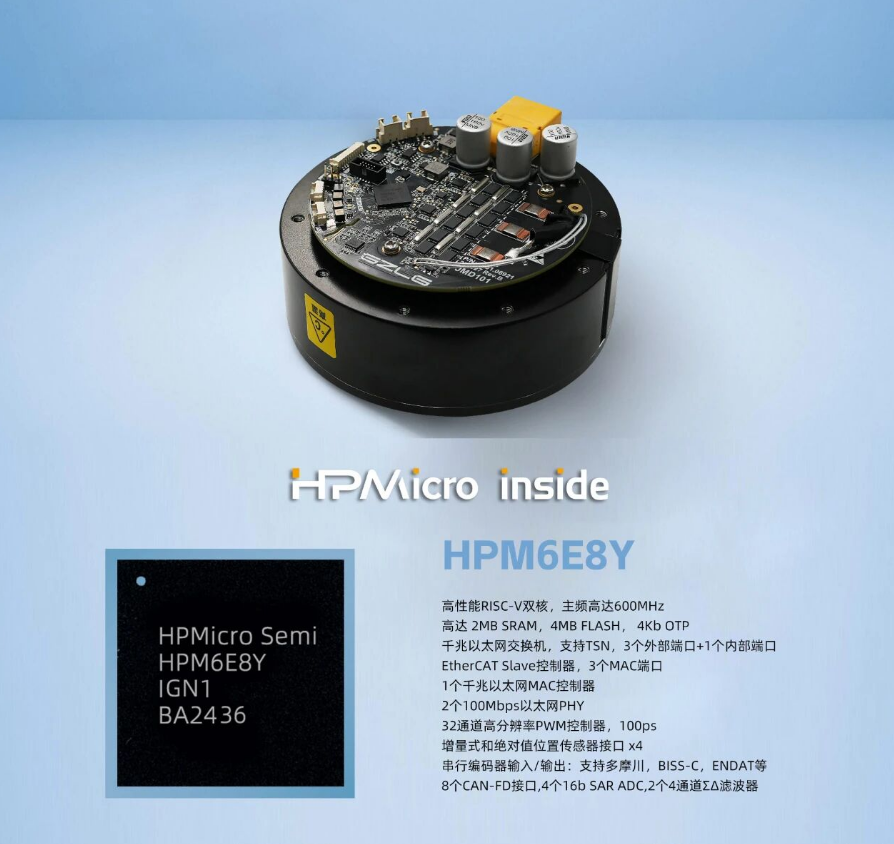

先楫HPM6E8Y氮化镓高爆发机器人关节模组

方案规格：

· 电源：采用48V-72V直流电源输入，支持额定电流40A、瞬态电流100A，额定功率3kW，瞬态功率可达7kW；

方案优势：

高速低损GaN驱动：采用专业GaN驱动设计，死区时间低至200ns，PWM开关频率可达 100KHz，相比传统硅基驱动，大幅降低开关损耗，提升能效的同时，让电机运转响应更迅速。

智能精准电机控制：支持电机参数一键整定，三环PID控制增益可自动计算，无需人工繁琐调试，实现对电机的高精度闭环控制，保障机器人关节运动的平稳性与精准度。

高集成硬件接口：方案集成丰富的工业级接口，包含CAN FD、RS485/422、双路16bit磁编接口（SPI、多摩川BISS-C），还集成ETherCAT从站+2个百兆PHY，满足工业机器人多协议、高实时性的通信与传感需求。

稳定的电源系统：搭建48V宽压输入的多级电源转换架构，通过SY8502FCC DCDC、GD30LD1002 LDO等器件，实现5V、3.3V、0.9V等多电压精准供电，为核心MCU与外围器件提供稳定的电源保障。

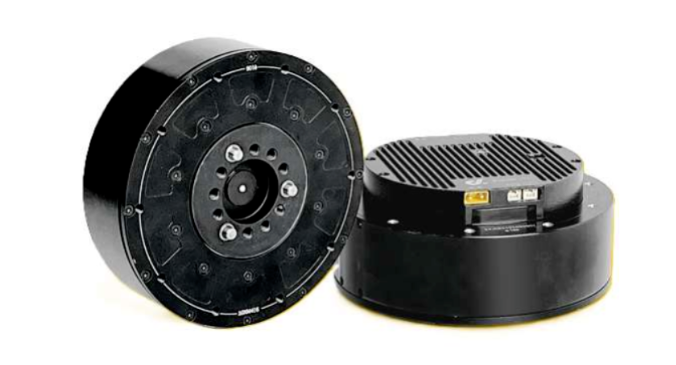

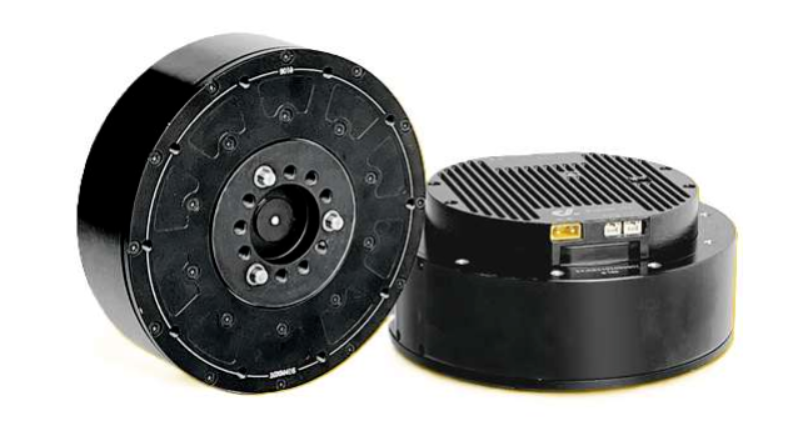

极海APM32F425关节伺服参考方案

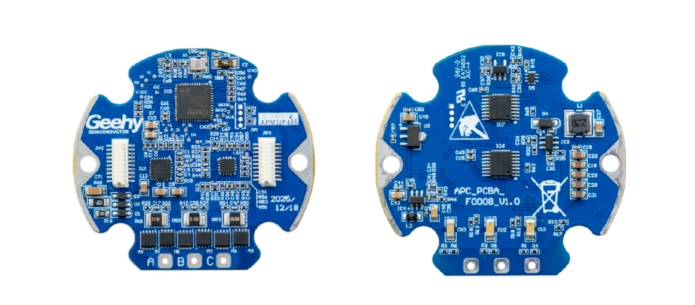

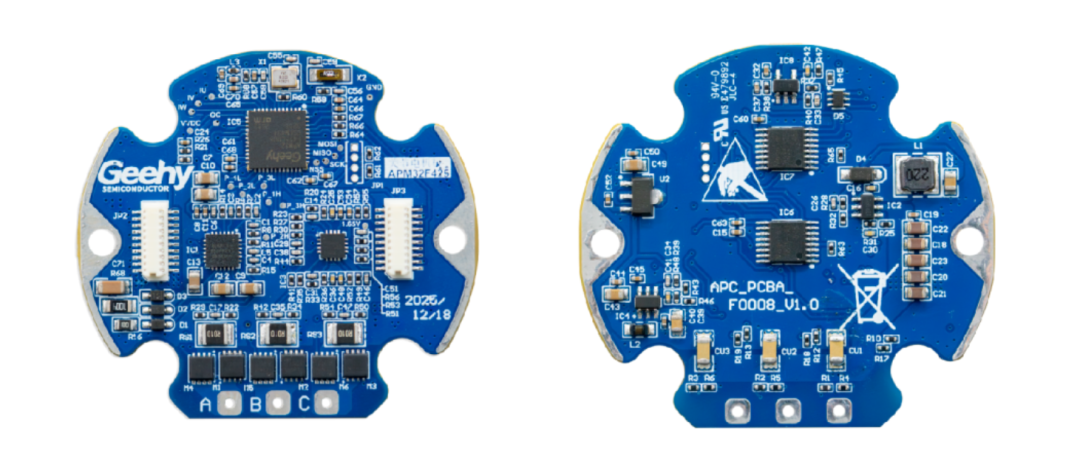

本方案采用极海APM32F425工业级高性能MCU搭配GHD3440电机栅极驱动器，依托单芯片全集成主控架构与专用功率驱动协同发力，构建从控制运算、信号处理、驱动放大到功率输出的完整闭环链路。

方案深度整合主控、位置检测（支持双磁编码器）、FOC 算法引擎、高精度磁编码解码单元、电流/电压采样、PWM生成、CAN通信、功率驱动与安全保护等全功能模块，同时兼顾性能、集成度与性价比，完美适配关节伺服模组小型化、轻量化、高精度部署，满足规模化量产的低成本与稳定性需求。

方案优势：

• 架构革新、精准控制：采用通用伺服设计架构，支持位置、速度、力矩等控制模式；内置双磁编码器及校准算法，有效消除位置检测误差，优化系统运行稳定性；

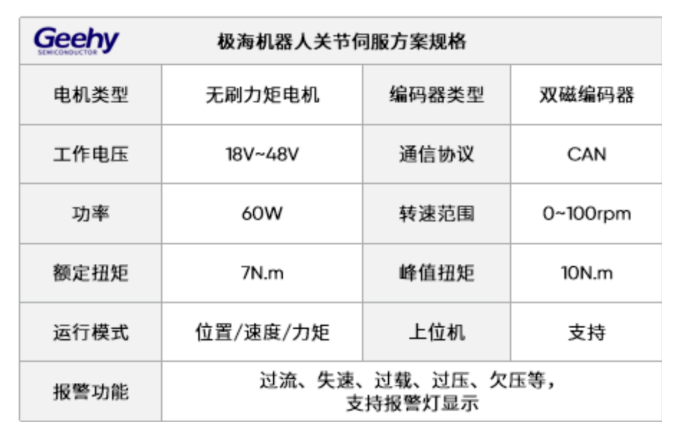

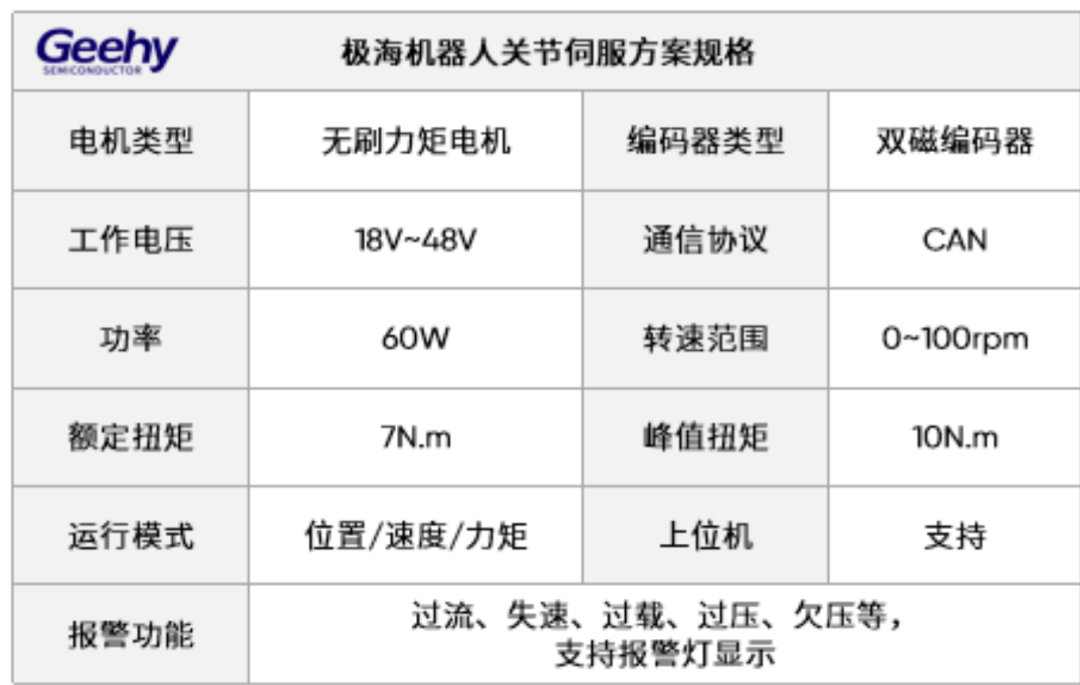

方案规格：
