2kW双向逆变器方案上新：峰值效率98.5%，THDu＜3%，适用于储能及车载OBC场景！

双向逆变器是一种能够在直流（DC）和交流（AC）之间进行双向能量转换的电力电子设备。它既可以工作在逆变模式（DC→AC），也可以工作在整流模式（AC→DC），具体工作模式由系统需求决定。

无桥图腾柱拓扑不仅可以做到高效率、高功率密度，同时能够实现AC与DC之间的双向能量流动，广泛应用于储能系统、电动汽车（V2G）、微电网及新能源并网等场景。

我爱方案网推荐基于 HC32F334开发的两路交错无桥图腾柱双向逆变器参考设计，可工作于PFC整流模式以及逆变离、并网模式。离网模式下，带非线性负载电压THDu低于5%。

扫码可申请免费样片、方案Demo及技术规格书

小华2kW交错无桥图腾柱CCM双向逆变器方案

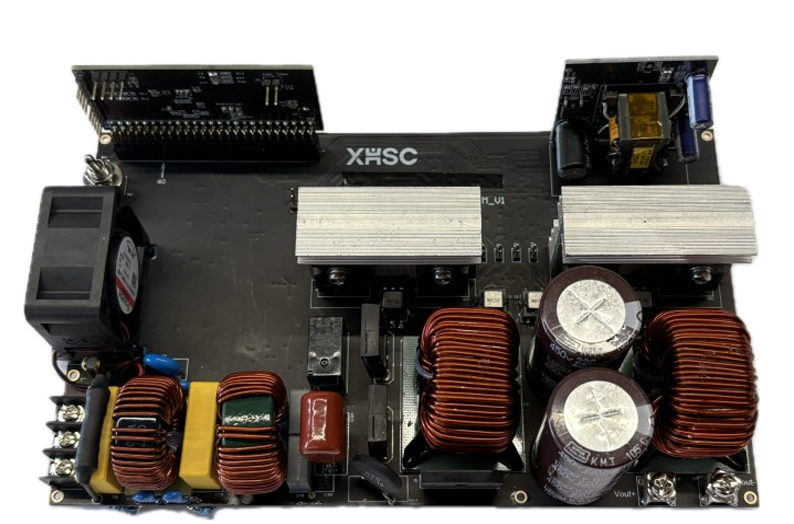

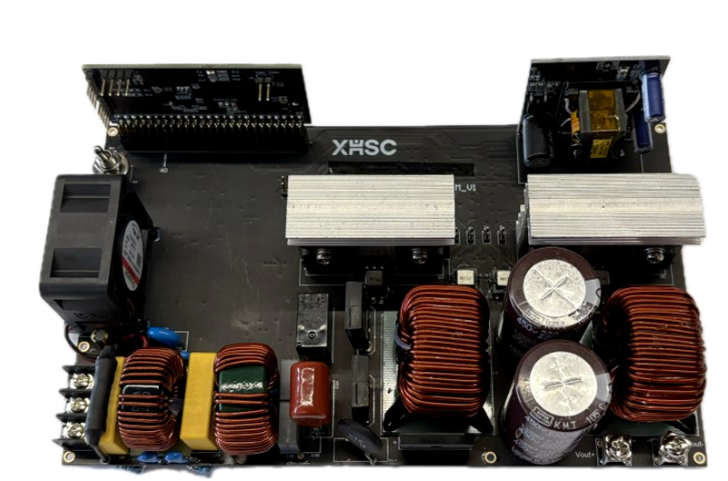

（方案实物图）

本方案为采用小华半导体HC32F334数字电源控制器实现的2KW交错无桥图腾柱CCM（连续导通模式）双向ACDC参考设计。该设计支持正向PFC整流与反向离网/并网逆变双模式工作，适用于服务器电源、储能系统、车载充电机（OBC）等高效率、高功率密度应用场景。

方案优势：

1、基于自主知识产权的数字电源控制器方案

2、输入输出OVP和电感电流正向OCP保护等

3、效率高达98.5%

4、整流模式PF和THDi满足最新M-CRPS标准

5、逆变模式THDu＜3%

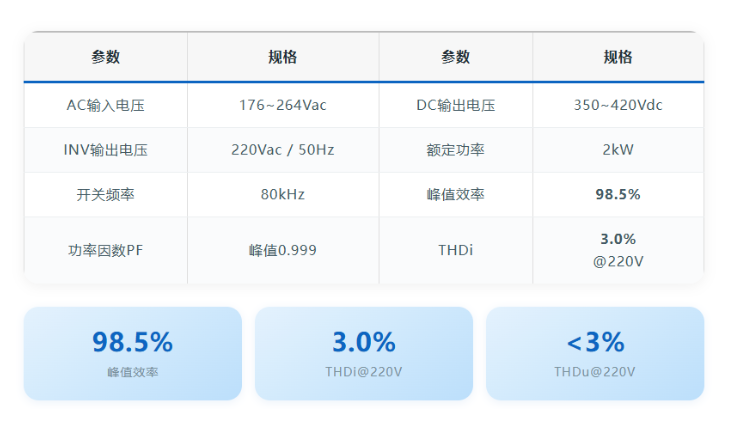

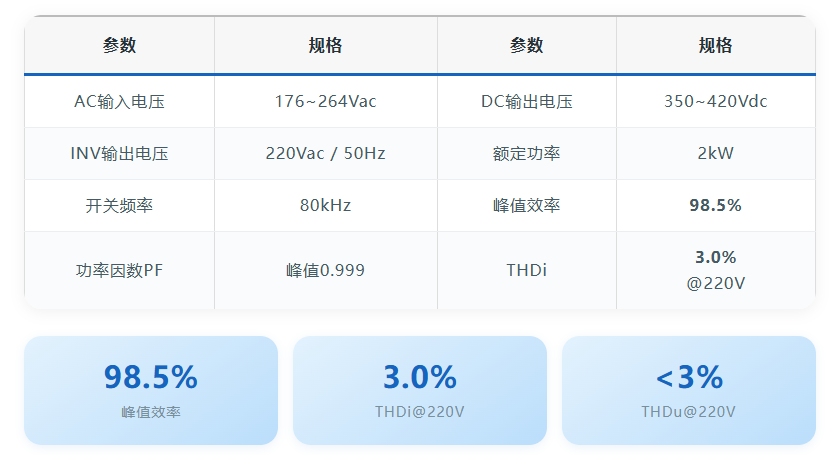

方案规格：

更多优质逆变器方案推荐：

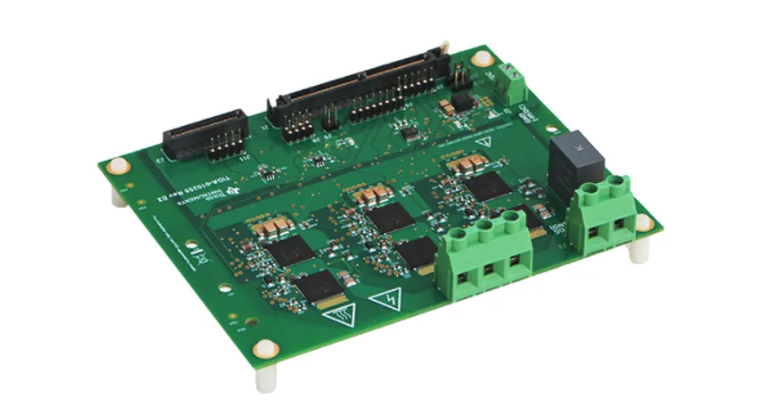

TI 2kW 三相 GaN 逆变器参考设计

方案展示了一种高效的 320VDC 输入三相功率级，它采用六个快速开关 GaN-FET，具有集成驱动器、通过热侧微控制器控制提供保护和温度报告功能，尤其适用于电机集成式伺服驱动器和机器人应用。使用隔离式 Δ-Σ 调制器实现了精确的相电流检测。直流链路电压使用非隔离式小型 Δ-Σ 调制器进行测量，模拟相位电压反馈选项允许验证 InstaSPIN-FOC™ 等高级无传感器设计。

方案优势：

• 在 16kHz PWM 下具有 99.4% 的峰值功率效率，320V 直流链路电压，有助于减小散热器的尺寸
• 具有集成驱动器和保护功能的 600V 30mΩ GaN FET 可提高可靠性并降低系统成本
• 片上温度传感器可实现对芯片温度的精确监测，从而更大限度地扩大安全工作区 (SOA)
• 零反向恢复损耗可减少开关节点振荡和 120ns 的低死区时间，更大限度地减少相电压失真
• 使用 1mΩ 分流器和隔离式 Δ-Σ 调制器通过 ±50A 线性范围实现精密相电流检测
• 通过与 3.3V I/O 连接，可以轻松评估用于具有 C2000™、Sitara™ 或其他微控制器的电机驱动的 TI GaN 技术

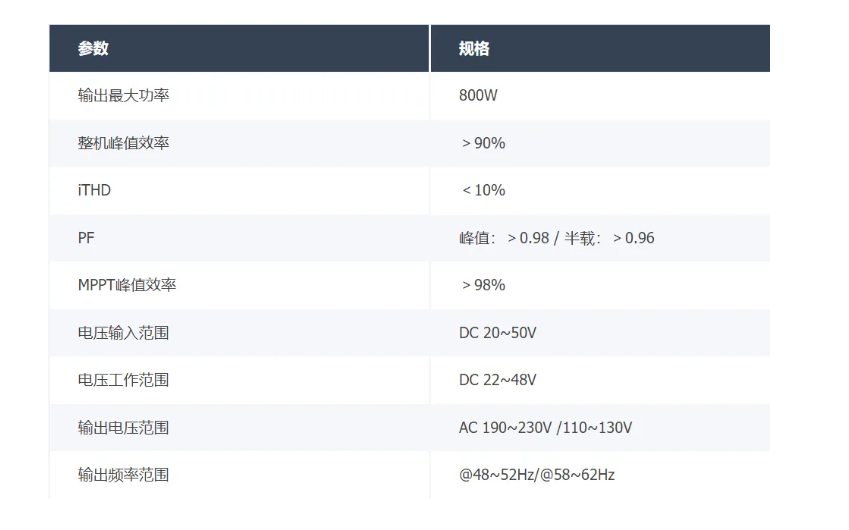

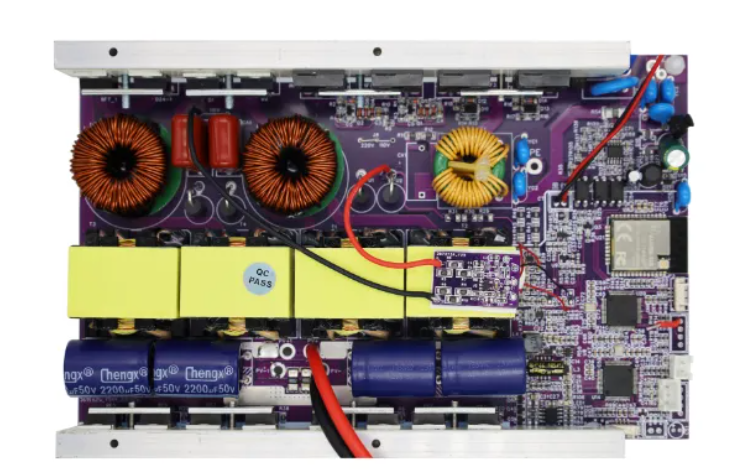

800W微型逆变器方案
