3.6kW数字电源方上新：97.5%转换效率，TI主控，适用于航天、通信电源、储能系统应用

CLLLC 直流变换器是一种具有软开关技术的双向直流谐振变换器，相对于硬开关技术DCDC变换器，软开关技术CLLLC直流变换器导通损耗非常低，峰值效率可以做到接近99%。

因此非常适用于车载充电机（OBC）、各种储能系统、通信电源、航天电源、直流微电网配电系统等对效率要求比较高的应用场合。

为帮助工程师快速开发高性能数字电源方案，我爱方案网推荐基于TI C2000系列芯片开发的双向CLLLC 谐振转换器方案，它们都是能批量出货的即插即用方案，SDK &原理图开源可交付，能帮助设备终端商实现国产化快速导入的需求。

扫码可申请免费样片以及获取方案demo资料

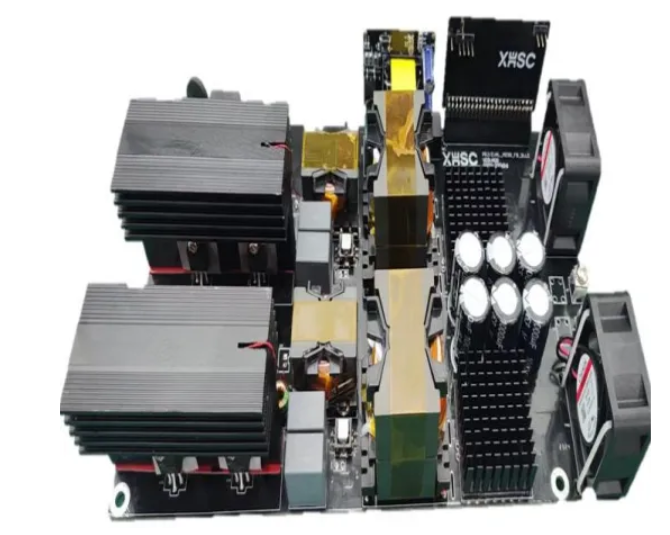

TI 3.6kW双向CLLLC转换数字电源方案

方案基于TI高性能MCU TMS320F28004x（C2000 系列）开发，集成控制律加速器（CLA），可在单颗 MCU 上实现双向 DC-DC 功率变换的闭环控制。控制固件提供从开环驱动验证、ADC 采样保护、到闭环电压/电流控制的完整 Lab 层级（Lab 1–Lab 8），覆盖充电（原边→副边）与放电（副边→原边）两种功率流向，并内置软件频率响应分析器（SFRA）与 Compensation Designer 工具，大幅简化控制回路的调谐与补偿设计流程。

方案优势：

• Vprim 为 380V 至 410V 直流，Vsec 为 40V 至 60V 直流

• 最大功率：3.6kW，峰值效率为 97.4%

• 软开关在初级侧使用零电压开关 (ZVS)；在次级侧使用零电流开关 (ZCS) 和 ZVS，可实现更高的效率

• 使用 Rogowski 线圈传感器实现有源同步整流方案，可实现更高的效率

• 软件频率响应分析器 (SFRA) 和补偿设计器便于控制环路调优

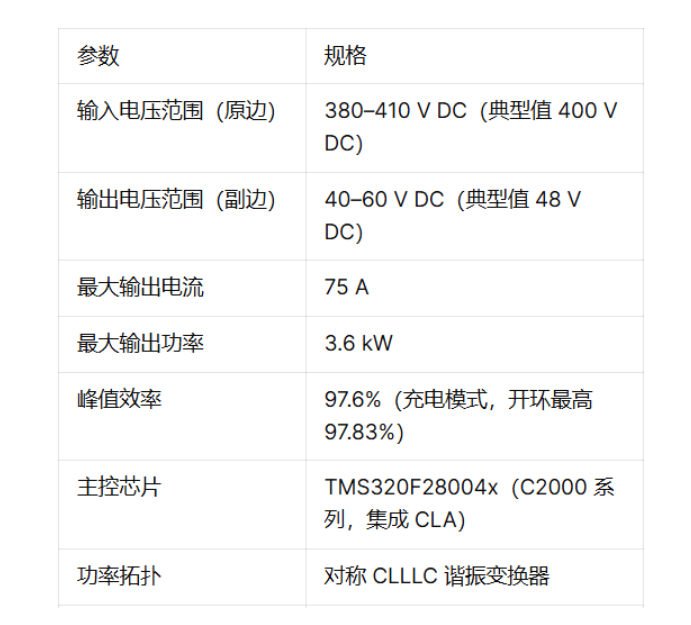

方案规格：

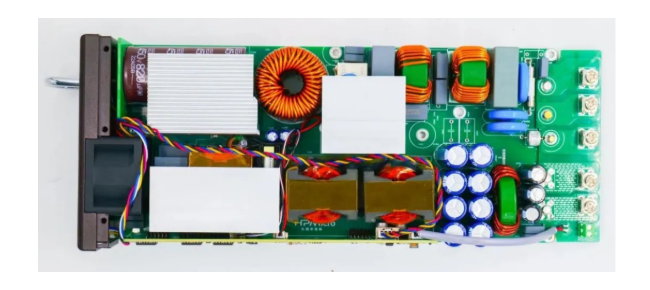

3.3kW单相Boost PFC+全桥LLC 数字电源方案

方案介绍：

方案采用两颗HPM5361的国产高性能RISC-V MCU芯片分别作为 PFC 和 LLC 控制器，所有控制逻辑由软件实现。采用主动式PFC技术与高效LLC谐振变换器拓扑相结合，全面提升系统能效、功率密度与整体成本效益，适用于服务器电源、储能系统等高可靠性应用场景。

方案参数：

· 输出功率：高达3.3KW

· 峰值效率：高达95%

· 拓扑结构：桥式PFC + 全桥 LLC + 硬件同步整流（SR）

· 性能特性：高功率因数（High PF），低总谐波失真（Low iTHD）

· 输入电压（Vin）：90 V～265 VAC

· 输出规格（Vo）：54 V，62 A

· 通信接口：RS485

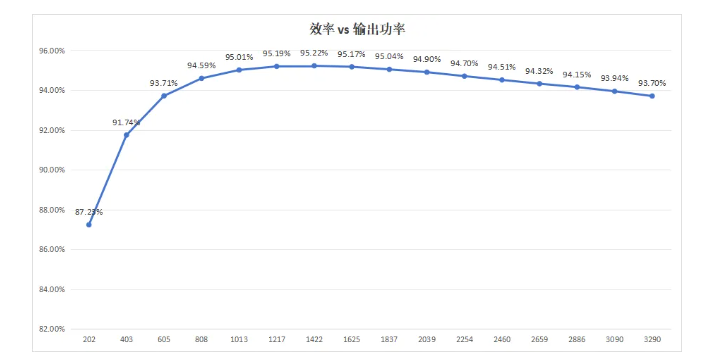

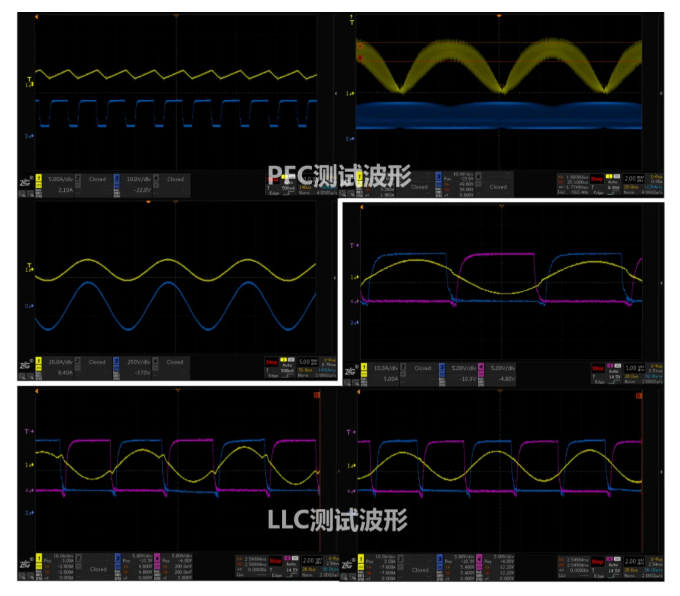

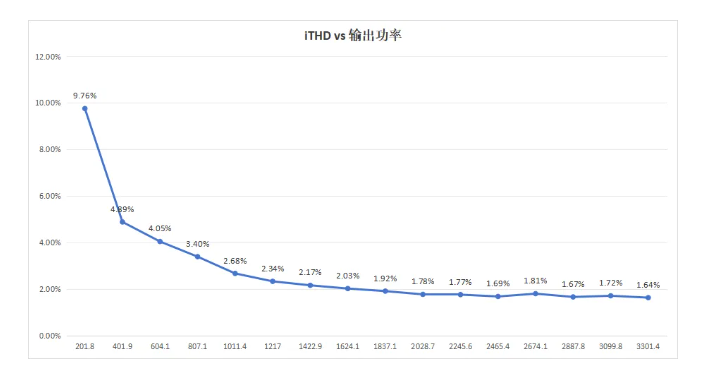

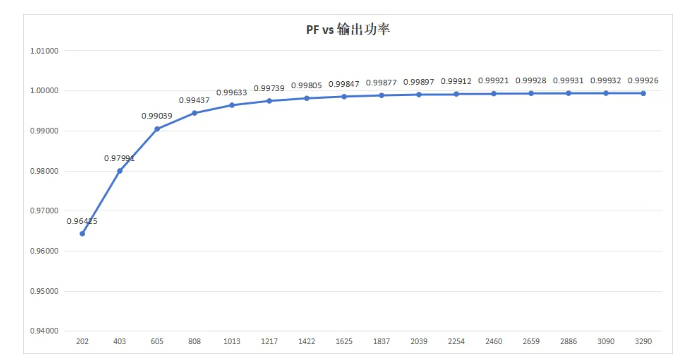

方案波形测试结果：

应用场景：

适用于通信基站设备、数据中心服务器电源、新能源及电力系统等领域。

国民技术3KW数字电源参考设计方案

方案采用两相交错无桥图腾PFC拓扑，工作于CCM（连续导通模式），峰值效率＞99%，基于国民技术高性能MCU N32H474VEL7-W开发，ARM Cortex‑M4F内核，最高主频240MHz，集成高精度ADC、增强型PWM模块以及丰富且可任意配置的外设接口，单芯片可同时完成两相PFC的精准时序控制、均流调节与多重保护，降低了方案整体BOM成本和设计复杂度。

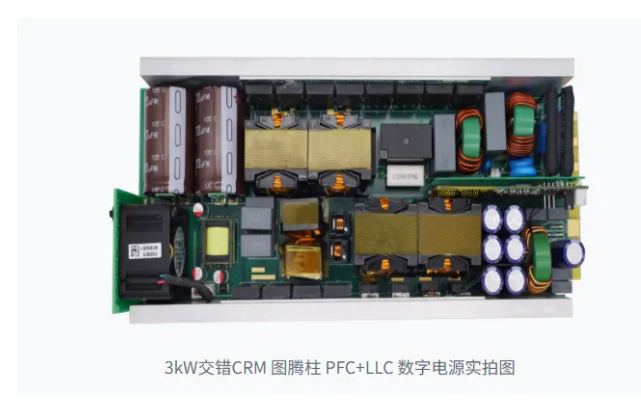

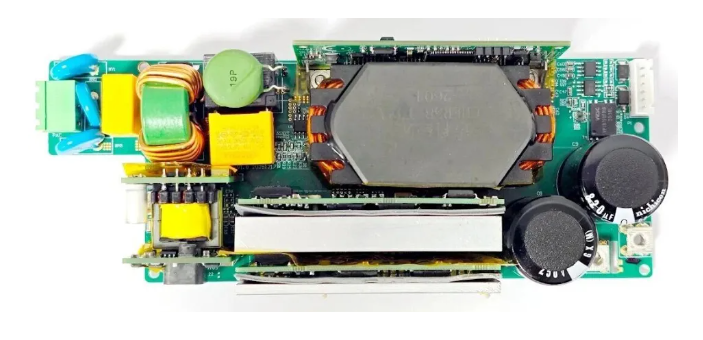

整机尺寸仅为190mm×70mm×35mm（不含外部散热器），对应功率密度高达6444W/L。这一指标意味着，在同等功率等级下，该方案可显著缩小设备体积，为服务器机架、充电模块等空间受限场景提供极具竞争力的选择。

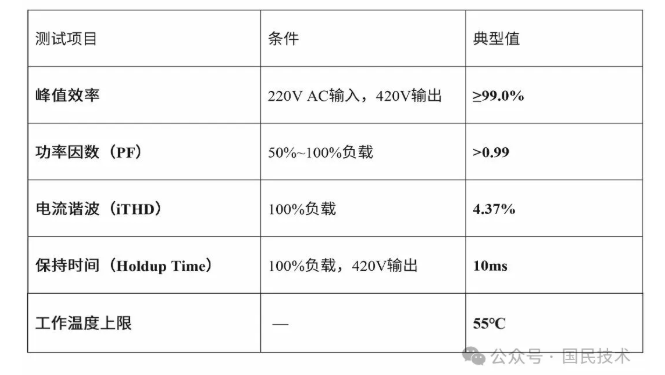

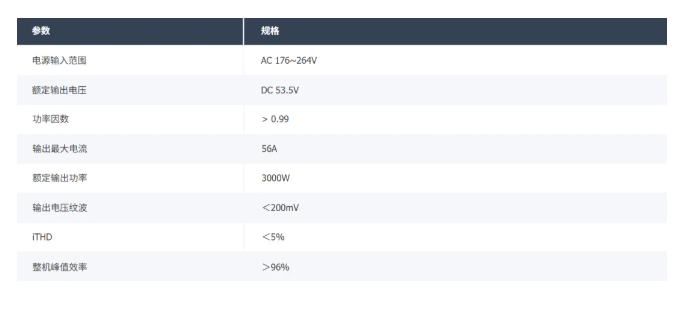

方案实测数据如下：

从附图中可见，在220V AC满载工况下，输入电流波形平滑跟随电压，无明显过零畸变，表明其CCM控制策略与SiC器件协同工作达到了极佳的电流整形效果。

应用场景：

● AI数据中心电源

● 钛金级PC电源

● 通信整流模块

● 工业AC/DC电源

● 电动汽车车载充电机(OBC)

● 工商储能系统功率转换单元

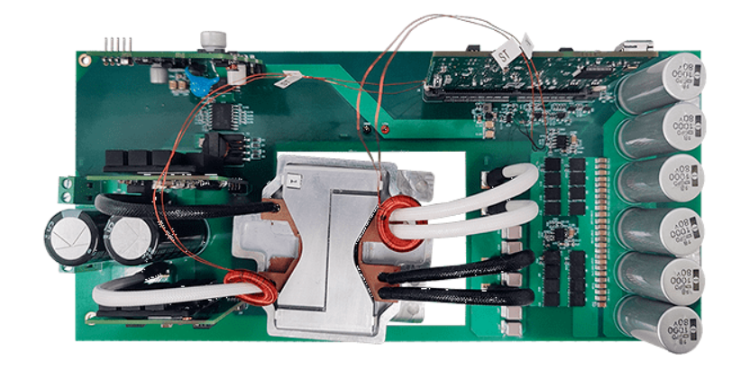

小华HC32F334  3kW 两相交错全桥LLC方案

方案简介：

方案基于小华HC32F334专用数字电源控制器设计，结合了交错LLC的发波时序和保护需求，完全自主开发设计，支持12路130ps高精度HRPWM。

本参考设计反馈量主要为输出电压和两路原边LLC谐振腔电流。输出电压反馈主要用于通过调整LLC的开关频率实现稳压的目的;两路原边LLC谐振腔电流通过互感器采样后将 高频电流信号经过RC滤波为低频信号并送往HC32F334的ADC采样口，通过对比两路电流的大小从而调整LLC的相位角度实现 两相LLC的电流均流的目的。两相LLC交错发波的驱动移相由高精度HRPWM实现，包含了稳态相位和动态相位以及时序的控制。

方案规格：

输入电压：DC 380-420V

输出电压：DC 48V

功率：3000W

峰值效率：97%

谐振频率：132K

两相均流度：＞95%

输出纹波：＜1%

应用场景：

AC/DC、DC/DC数字电源应用，如通信与服务器电源、砖块电源、微逆、充电桩DC/DC等。
