单MCU控制六轴电机，全新工业六轴电机驱动板上新，FOC算法+EtherCAT通信

多轴机械臂的轨迹精度不仅取决于单轴控制算法，更依赖于各轴之间确定性的时间同步。传统方案中，六个轴分别由独立DSP/MCU控制，指令与反馈需通过CAN、脉冲或模拟量等总线周期性地交换，各控制器的时钟基准不一致，同步周期通常在百微秒到毫秒级，无法为高速插补提供严格同步的执行时刻。

在此背景下，我爱方案网推荐TI工业六轴电机驱动方案，单芯片实现人形机器人手部的集中式六轴电机控制，电流环控制频率达16kHz，PWM开关频率为64kHz，彻底消除了多芯片间数据交互带来的时延；同时EtherCAT接口使位置指令可以微秒级同步下发。

TI工业六轴电机驱动方案

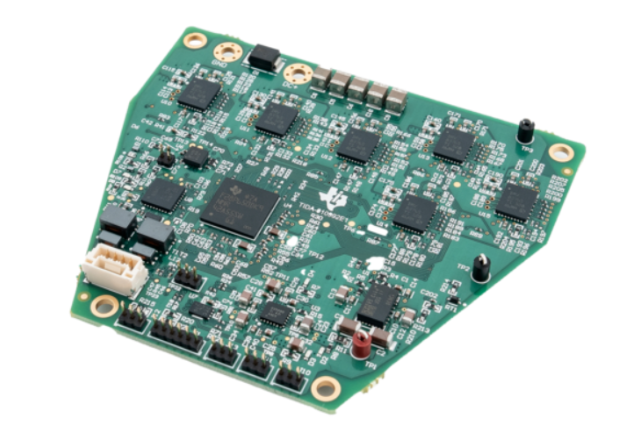

方案采用单个 TI C2000™ F28P65 微控制器开发，可实现双轴闭环磁场定向控制 (FOC)，同时运行 EtherCAT 应用程序。适用于具有六轴控制功能的工业以太网电机驱动器。该设计用小于 42cm2 的印刷电路板 (PCB) 来驱动自由度 (DoF) 为 6 的人形机器人手。该集成式平台利用六个具有集成电流检测功能和 FET 的 DRV8376 三相电机驱动器作为功率级。

方案计展示了独特的多轴电机控制方案，用于实现 6 个独立的 FOC 控制环路，控制周期时间为 16kHz， PWM 开关频率为 64kHz，以降低电机纹波电流。位置环路可由运动控制器通过 EtherCAT 连接进行控制。

方案优势：

• 采用高度集成电路 (IC) 的紧凑型设计使得 PCB 尺寸小于 42cm²

• 单个实时微控制器 (MCU) 配置了两个 CPU，可控制六个电流、速度和位置独立的闭环磁场定向控制 (FOC)

• 配有集成式低侧电流检测放大器与集成式场效应晶体管 (FET) 的 DRV8376 具有高效率电流监测功能和小外形尺寸

• 针对芯片间通信的灵活通信接口选项，例如快速串行接口 (FSI)、通用异步接收器-发送器 (UART) 和具有灵活数据速率 (CAN-FD) 的控制器局域网

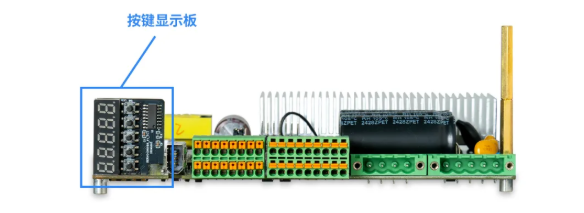

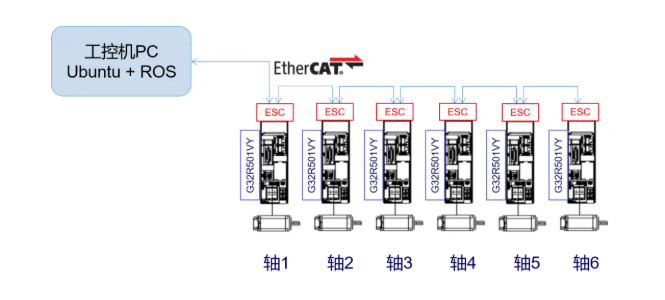

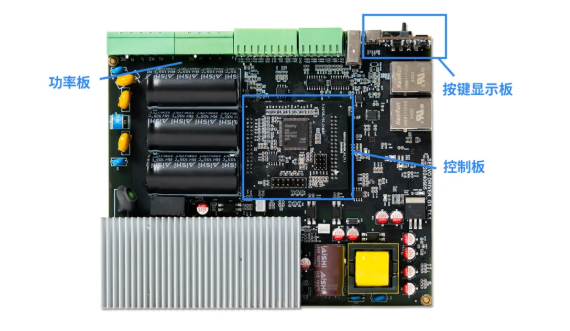

极海G32R501工业六轴机械臂参考方案

G32R501具备灵敏感知、高效运算、精准控制等特性，凭借其微秒级响应速度与运动控制算法，保证高压伺服控制系统的稳态速度波动可以达到0.1%以内、主中断执行时间15.8μs左右，电流环执行时间0.76μs左右，保证机械臂在高速运动、重载作业及复杂轨迹规划中保持高度平顺性与定位精度。

●  外围辅助控制采用2路气阀控制，分别实现夹爪和吸盘的气动控制

●  2路气阀控制，分别实现物料推送控制和定位控制

●  2路输出I/O，实现蜂鸣器和工作指示灯的控制

●  1路输入I/O，实现物料到位的检测

●  3 路输入I/O，进行急停开关信号的检测

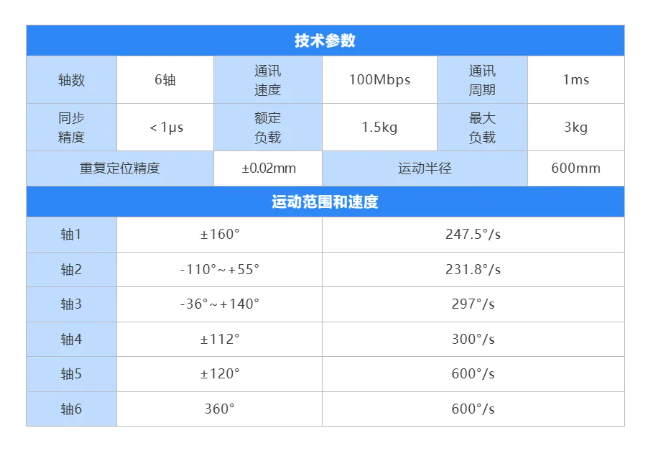

方案规格参数：

扫码可申请免费样片以及获取方案demo资料
