国产MCU实现：高精准测量监控、高适配、高效可靠充电管理的充电桩方案

随着全球“双碳”目标的持续推进，新能源汽车市场迎来爆发式增长，汽车充电桩作为配套产业，其需求也随之增加。

全球新能源汽车渗透率持续攀升，充电桩需求正从单一补能向场景化、智能化、全球化深度演进。无论是家庭用户的便捷体验、社区/商超的高效共享，还是海外市场的本地化运营，充电桩的多元化形态正在重塑能源生态。

面向7kW交流充电设施建设需求，快包推出基于泰为TMF6200与APM32F411的交流充电桩控制方案，分别覆盖基础单桩与群充管理两大应用场景。

扫码可申请免费样片、方案Demo及技术规格书

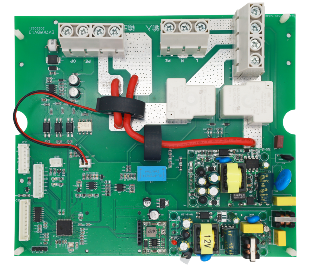

基于泰为TMF6200电动汽车交流充电桩方案

方案参数：

方案优势：

对负载产品的精准计量，计量精度优于国家2.0级标准

精准判断供电支路的漏电和短路，及时断开故障支路

实时采集周边温湿度信息并上传，对潜在风险提前预判

高安全性漏电保护机制，满足国家漏电保护A类+B类标准

主回路继电器控制，可实现在动控制

预留温度、红外和其它传感器接口，方便进行温度等检测

预留GPRS、4G模块接口，方便实现物联组网和数据上传云端

具有过载、短路等继电器保护策略，保护设备安全

应用场景：

居民社区与私人车位：提供高等级的漏电安全防护，适合社区慢充与家用场景。

公共停车场与商业充电站：支持精准计量与多种收费模式，结合云端管理实现多桩群的集中运营。

企事业单位与办公园区：便于内部用电成本核算及与能源管理系统（EMS）集成。

户外及商业综合体：凭借宽温工作特性，可部署在商场、酒店、高速服务区等

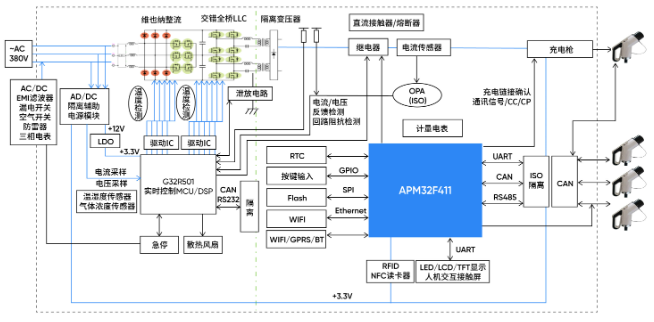

基于极海APM32F411的EV交流充电桩应用方案

群充/基础共享交流充电桩凭借高效充电、灵活拓展和强兼容性等特点，广泛应用于大型停车场、商业中心及交通枢纽等场景。针对国内共享充电桩市场，极海基于Cortex-M4F内核的APM32F411高性能高适配型MCU群充/基础共享交流充电桩应用方案，具高性价比与抗干扰能力，支持多种保护功能，可有效保障充电桩稳定与安全运行。

方案特点：

• 采用4G通讯模块，支持后台实时监控管理；

• 外接低功耗RTC芯片，保证充电时间准确性；

• 外挂专用计量IC，实现准确电量控制；

• 集成丰富外设资源，满足充电桩外接模块和数据存储需求；

• 板载隔离器件、保险丝/漏电保护器；

• 支持单/双枪充电、过流/短路/过压/欠压/漏电/防雷击/充电联机/断保护、OTA、协议存储等功能。

方案优势：

高效可靠充电管理

高精准测量监控

多样化通讯交互

应用场景：

智能家桩与小区共享桩：满足家庭及社区场景下的稳定、安全充电需求。

商业停车场与大型枢纽：适用于商场、交通枢纽等需要大规模部署、灵活拓展的群充/共享交流桩场景。

汽车租赁与运营商停车场：依托4G模块和后台监控，方便进行远程管理、状态追踪与运营维护。

扫码可申请免费样片、方案Demo及技术规格书
