10万转级FOC控制实战：国产MCU在高压中小功率电机中的工程落地

高速风筒电机转速普遍突破10W RPM，电频率高达1.8kHz以上，这对MCU的运算实时性、PWM发波精度及无感观测器的动态性能提出了极致要求。

高速风筒应用难点：

• 算力要求高：驱动电频率高达1.83kHz的电机，需具备极短控制周期，这对MCU运算能力和实时性的要求更高；

• 器件损耗大：高频开关会增加功率器件损耗、加剧温升，器件需兼顾高性能与低损耗；

• 转子角度偏差：高速运转下，采样与发波时间间隔内，转子位置偏移大，容易降低控制效率；

• 温控难度高：可控硅导通角与加热功率呈非线性，常规控温算法无法兼顾精度与响应速度。

快包推荐基于极海G32F031与小华HC32M120的高速风筒参考方案，针对性解决目前高速风筒存在的应用难点，同时在实现 11Wrpm运行转速基础上，支持多挡位风量/温度调节、智能恒温、负离子护发及多重保护功能，有助于客户产品实现低成本、高效率的开发及量产，全方位提升用户使用体验。

扫码可申请免费样片、方案Demo及技术规格书

基于小华HC32M120的高速风筒整体解决方案

方案支持发热丝控制，负离子模块；支持按键调速调温及运行状态LED显示；电机控制方式为双电阻无感FOC驱动，支持过温、过压/欠压、过流、缺相、堵转、短路等故障保护。

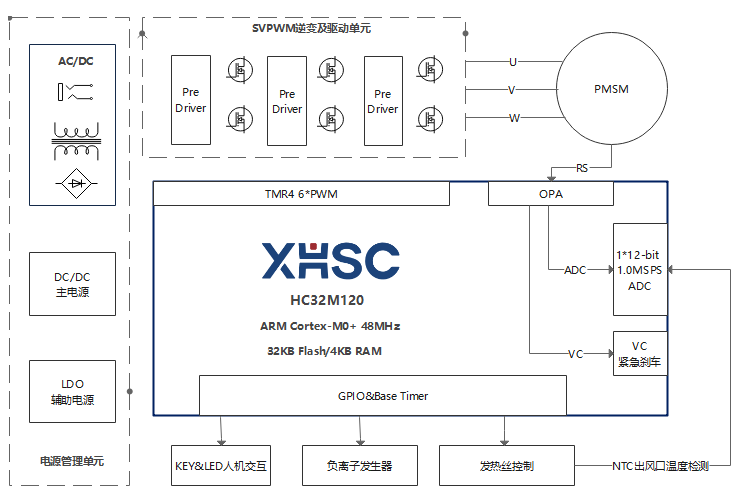

方案框图：

方案优势：

•  主控采用HC32M120J6TB，功率逆变部分使用半桥IPM模块

•  支持100VAC~230VAC宽电压输入

•  电机进风口30cm距离测量噪声，110000rpm全速运行时噪音低至75db

•  启动稳定性好，一次启动成功率可达99.7%以上

•  运行效率高，220VAC机种，110000rpm全速冷风档位运行，PCBA级实测输入功率低至92W

•  母线电压利用率高，220VAC供电条件下，实测电机极限转速可达130000erpm

应用场景：

高速风筒

工业风机与鼓风机：自动化产线冷却风机、新风系统风机、HVAC辅助动力。

伺服辅助驱动：机器人关节冷却风扇、步进/伺服系统辅助泵、阀岛驱动

泵与压缩机：微型空压机、制冷系统变频风机、水泵软启动控制

长寿命高可靠设备：需宽温运行（-40~105℃）、长时间连续运行的工业现场电机

基于极海G32F031高速风筒参考方案

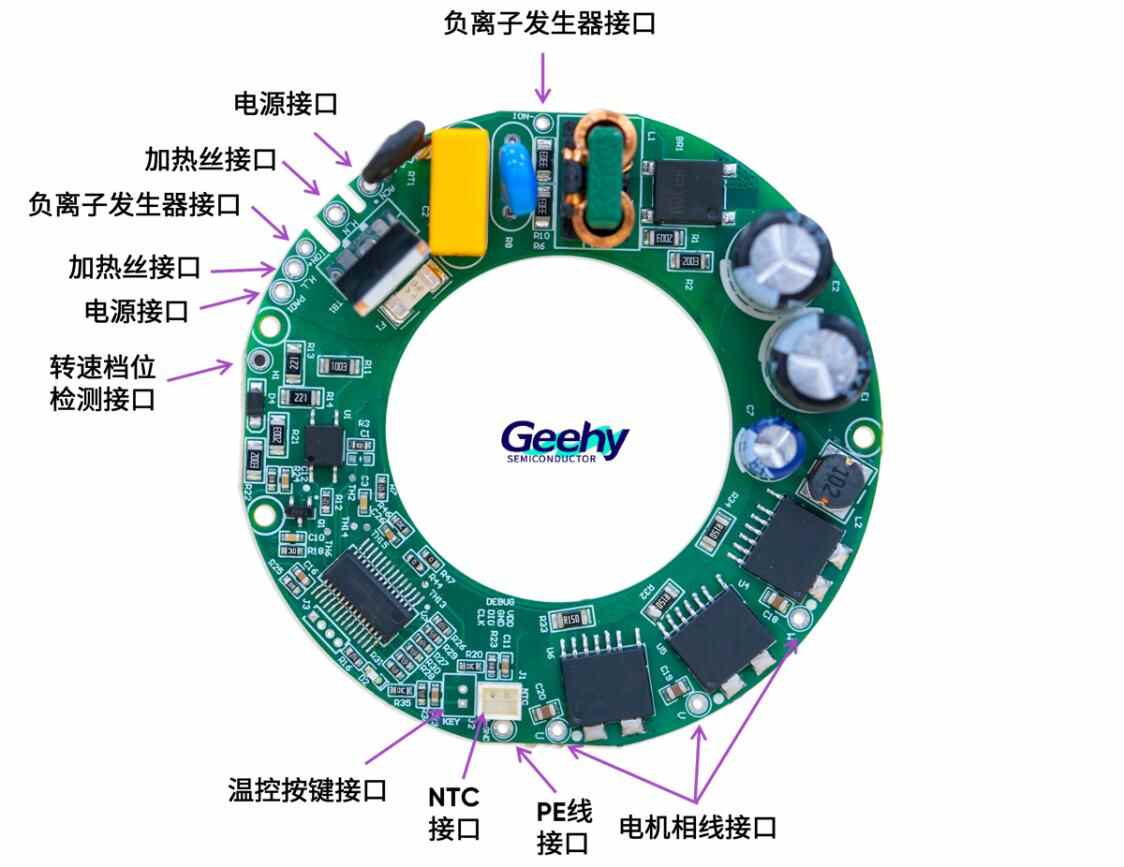

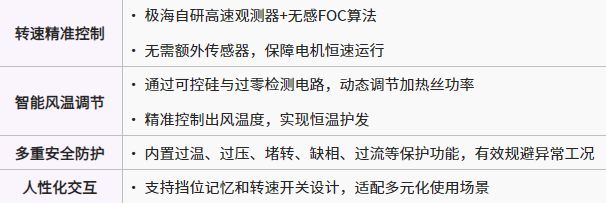

方案核心功能：

方案参数：

方案优势：

• 采用极海G32F031全新一代电机控制MCU，能以20kHz高载频，稳定控制1.83 kHz电频率的电机；

• 搭配GHP500N05低功耗智能功率模块IPM，即使在20kHz载频下，仍能确保芯片温升维持在正常范围；

• 可通过角度补偿功能提升转子位置观测精度，进而有效提升电机运行效率；

• 引入增量式变增益PI控制策略，在低导通角区间强化积分作用以实现快速升温；在高导通角区间减弱积分作用以抑制超调，从而在全温区获得更为优异的温控品质。

应用场景：

电动工具、吸尘器、高速风筒、电调（车/船/无人机）、机器人关节、低压水泵等领域。
