瑞芯微显示中控触控一体机方案:强劲多媒体解码、图形处理、耐压、抗静电

商显一体机产品通常都需要24小时不停运转以满足显示各种信息的需求，而且使用环境要比民用显示设备的环境要恶劣很多，这就对产品的性能提出了更高的要求。

和普通的电视机相比，在设计上，商显一体机的电流、功耗、温度及抗电干扰、电冲击的能力和裕度以及平均无故障使用时间均远大于前者。同时商显一体机还必须使用全屏蔽金属外壳确保电磁兼容和干扰性能；在元器件的选型上，商显使用的元器件的耐压、电流、温度、湿度等各方面特性都要高于普通电视机使用的元器件。

为此，快包推荐瑞芯微RK3288显示中控触控一体机方案，该方案专为恶劣商用环境打造，具备卓越的工业级稳定性。其主控芯片不仅拥有强劲的多媒体解码与图形处理能力，更在电路设计和元器件选型上全面强化了耐压、抗静电及散热裕度，完美契合长时间高负载运行的严苛场景。

扫码可申请免费样片、方案Demo及技术规格书

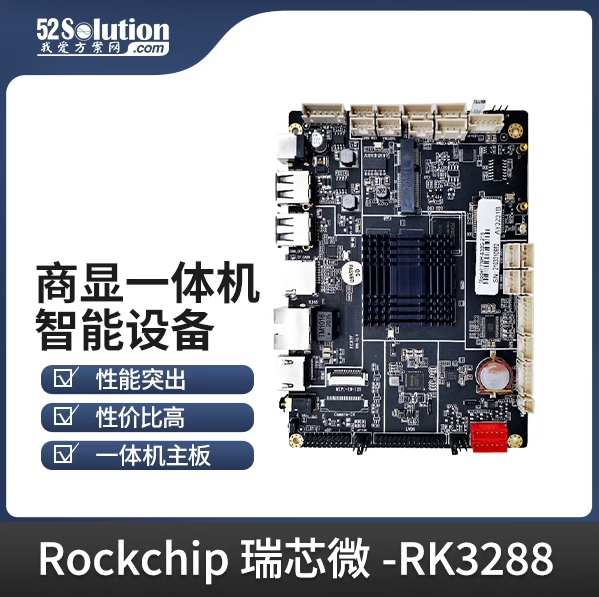

瑞芯微RK3288显示中控触控一体机方案

产品参数：

CPU处理器：RK3288

运行内存：板载2GB，可选4GB

EMMC：板载8GB，可选16GB

电源：9-36V

USB接口：4路HOST，输出500MA

百兆以太网：1路自适应网口

HDMI接口：

1路HDMI2.0通用口

MICRO USB接口：1路用于调试

RS 485:2路，与RS232复用

RS232:4路，4路TTL复用

显示器：10.1寸，亮度300，全视角

接口：MIPI/LVDS，40PIN

分辨率：1280*800

触摸形式：电容式

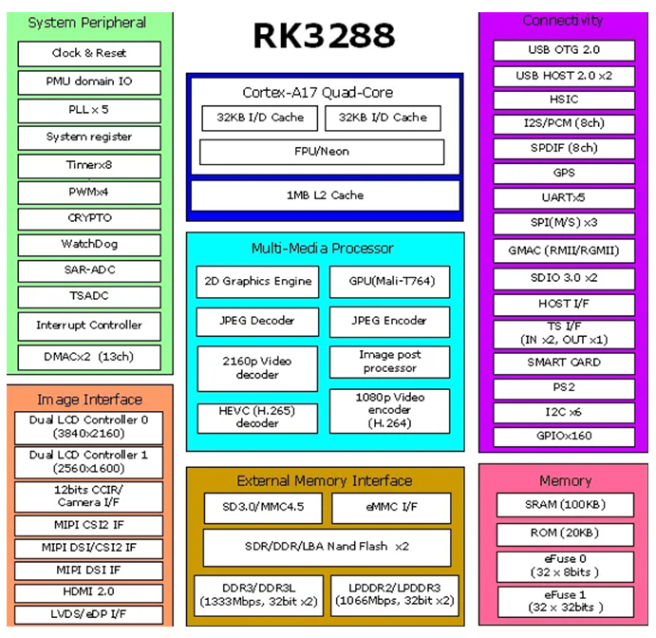

方案框图：

方案优势：

10点触控快速响应

DC宽压输入9-36V

RK3288四核Cortex-A17

多种操作系统自由选择

-10°C~60°C

IP65前面板防水设计

24小时全天候运行

支持FOTA云端管理

一体成型结构更强固

应用场景：

商用自助终端

机器人

自助售货柜

智慧交通

工业HMI

智能寄存柜/取餐柜

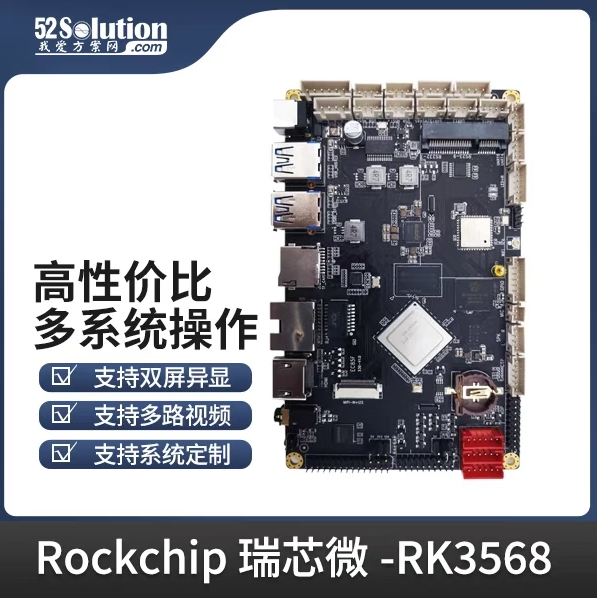

瑞芯微RK3568高性能低功耗多系统高清晰商显主板方案

方案介绍：

智能商显主板YNH-530是一款高集成度高清晰度的高性价比显示板卡，接口资源丰富，支持多路视频输出和输入，具有强扩展性。YNH-530主控采用瑞芯微RK3568 四核处理器，支持Android 11.0/Linux 4.19/Debain10三款系统主频高达2.0GHz，性能突出。RK3568 GPU采用Mali-G52，支持4K 60fps H.265/H.264/VP9视频解码,支持1080P 100fps H.265/H.264视频编码。该款主板完美支持红外、光学、电容、电阻等多种主流触摸屏，支持免驱触摸屏的HID设置且无需调试，非常适用于数字标牌、收银机、自动售货机、智慧社区、人脸识别一体机、人脸核验、工控主机、3D人脸支付等、自助终端等场景。
