高转速+大扭矩，BLDC电机控制解决方案上新，适用于无人机、电动自行车场景

BLDC(Brushless Direct Current)无刷直流电机相比于机械换相电机（即“有刷”电机）能够提供更高的电效率和扭矩重量，因而受到大力推崇，目前已经在家用电器、汽车、医疗、工业设备等领域被广泛应用。

相较于传统方案，BLDC电机驱动方案不仅摒弃了物理电刷，采用霍尔传感器或反电动势过零检测进行电子换向，消除了火花与射频干扰源，更通过高度集成的功率模块设计，大幅缩减了PCB占用面积，有效降低项目开发Bom成本。

为了帮助工程师加速BLDC电机控制方案开发应用，我爱方案网推荐基于国产高性能MCU开发的BLDC电机控制方案，它能够帮助伺服、变频控制和电动自行车等领域应用的终端设备制造商选用即插即用方案PCBA。

扫码可申请免费样片以及获取产品技术规格书

ST无刷有感直流电机驱动模块方案

本方案是一款高性能、高可靠性的无刷直流电机驱动模块。采用120°霍尔传感器检测转子位置，实现精确的电子换相。控制核心采用带高级定时器的MCU，配合三相全桥MOSFET功率电路，支持PWM调速、正反转控制、刹车等功能。模块内置多种保护机制，确保在过流、过温、欠压等异常情况下安全停机。可适配不同功率等级的电机，满足工业级和消费级应用需求。

方案适用场景：

本方案适用于采用120°霍尔位置传感器的三相直流无刷电机（BLDC），广泛应用于电动工具、电动自行车、机器人关节、无人机、水泵、风扇等需要精确换相控制和高效驱动的场合。方案基于有感方波控制，提供平稳的启动性能和精准的速度调节。

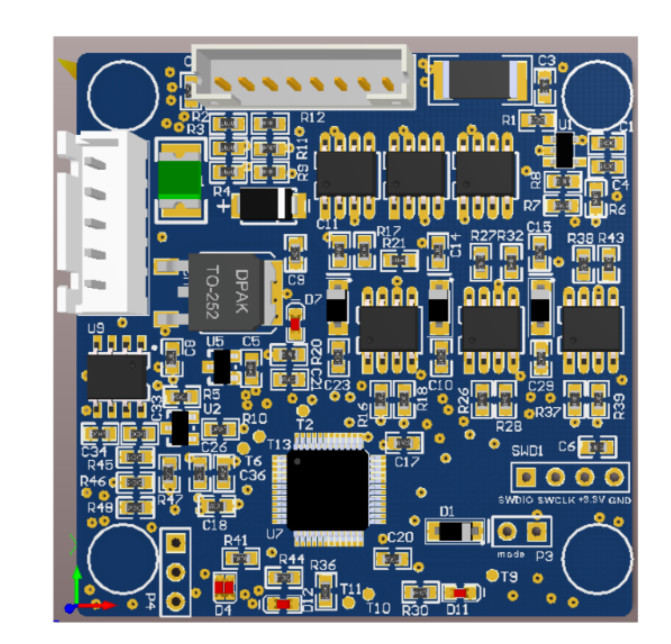

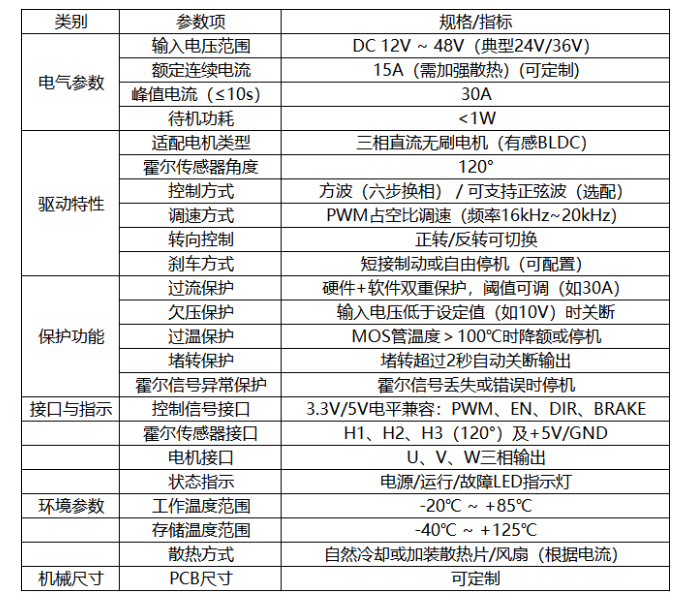

方案规格参数：

方案优势：

精确换相控制：基于120°霍尔信号实时检测转子位置，换相精准，效率高。

宽电压输入：支持12V~48V宽范围供电，适配多种电机和电池组。

多种保护机制：过流、过温、欠压、堵转保护，确保模块和电机安全。

灵活的调速方式：PWM占空比调速，响应快速，支持外部模拟量或数字信号输入。

低功耗设计：待机功耗低，适合电池供电设备。

状态反馈：提供故障输出信号，便于系统监控。

高速电机方案

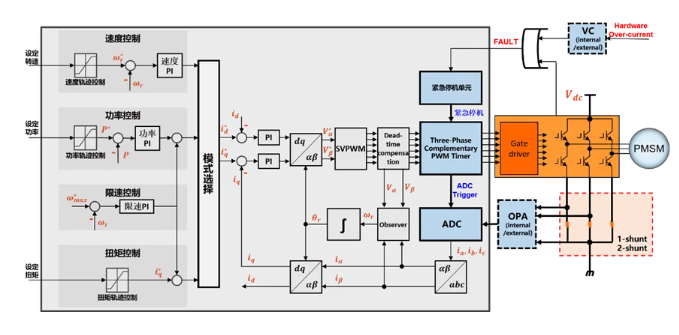

方案可选用HC32M140、HC32M120、HC32F460作为主控，采用无感FOC控制系统，支持单电阻、双电阻采样，可工作在恒转速、恒功率、恒扭矩等模式下。系统最高转速可达12万转（当使用HC32F460时更可高达15万转），适用于高速吹风机、高速吸尘器等产品。

方案特点

快速启动：启动稳定可靠，可在500ms内加速至额定转速

快速停机：采用主动刹车，无过压、过流风险，支持掉电刹车

高速控制：最高电转速可达2000+Hz

工作电压范围大：适用220VAC、110VAC、24VDC供电

丰富的保护功能：过欠压、过流、过功率、堵转、缺相等系统保护

应用场景：

吹风机、扫地机、吸尘器、冰箱、空调、洗衣机等大小家电领域。

电动工具方案

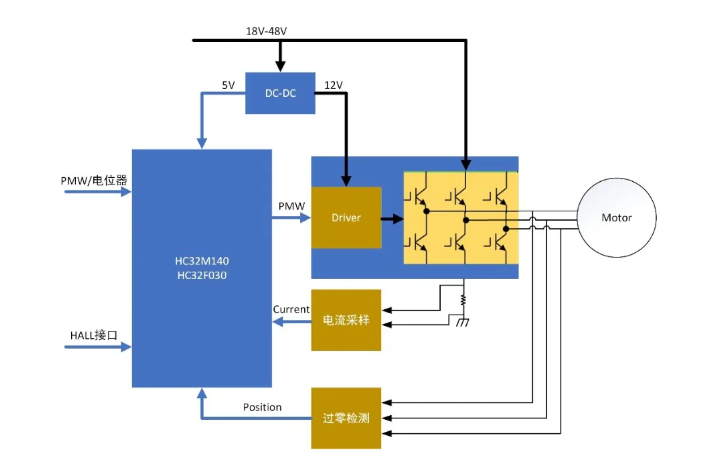

方案以HC32M140为主控芯片，基于无传感器六步换相控制算法，实现BLDC电机大扭矩启动和高速运行，保护功能齐全，适用于电钻、角磨机、冲击钻、电动扳手、电锤等低压中小功率电动工具应用场景。

方案特点

48MHz主频、8KB RAM/128KB Flash内存资源、2个独立OPA、高速ADC、电机专用TIMER

基础功能：反电动势过零检测算法（支持ADC和比较器）、电流/电压采样

复杂工况：静止堵转启动、低速大扭矩运行、顺逆风启动、刹车功能

系统保护：过流保护、过压/欠压保护、长时间堵转保护

支持多种转速设定信号（PWM、ADC等）

高速吹风筒方案

方案简介：

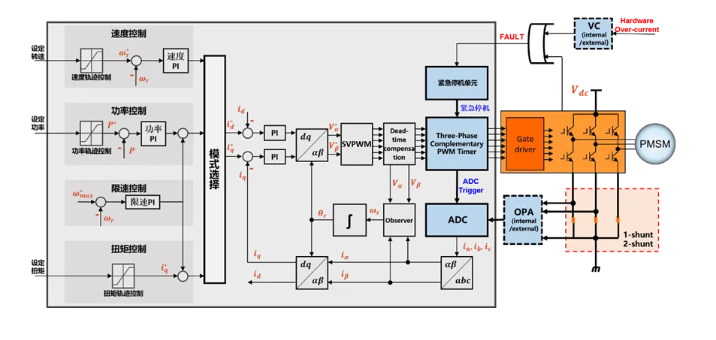

高速吹风筒方案采用小华超低功耗HC32M120主控MCU，内置先进的无位置传感器FOC控制策略，实现连续平稳的风机调速系统，具备顺风、逆风、静止状态下无抖动即时启动功能，30cm距离测量运行噪音75db以下，为行业中上水平;启动稳定性好，一次启动成功率可达99.7%以上；运行效率高，220V机种，10.5万RPM最高风速档位运行，PCBA级实测输入功率92W，优于市场主流方案。

方案特点：

快速启动：启动稳定可靠，可在500ms内加速至额定转速

快速停机：采用主动刹车，无过压、过流风险，支持掉电刹车

高速控制：最高电转速可达2000+Hz

工作电压范围大：适用220VAC、110VAC、24VDC供电

丰富的保护功能：过欠压、过流、过功率、堵转、缺相等系统保护

芯片资料：

方案采用小华HC32M120主控MCU，M0+ 内核，32bit, 48MHz可确保FOC算法运行，芯片内部集成了电机控制功能：最大12通道的12bit 1MSPS ADC，8个多功能16bit Timer(TimerB)支持输入捕捉、输出比较、PWM输出，1个16bit Timer(Timer0)支持异步计数以及电机算法加速引擎等功能，具备转速精度控制高，电机震动噪声小等优势。

应用场景：

吹风机、扫地机、吸尘器、冰箱、空调、洗衣机等大小家电领域。

电动自行车

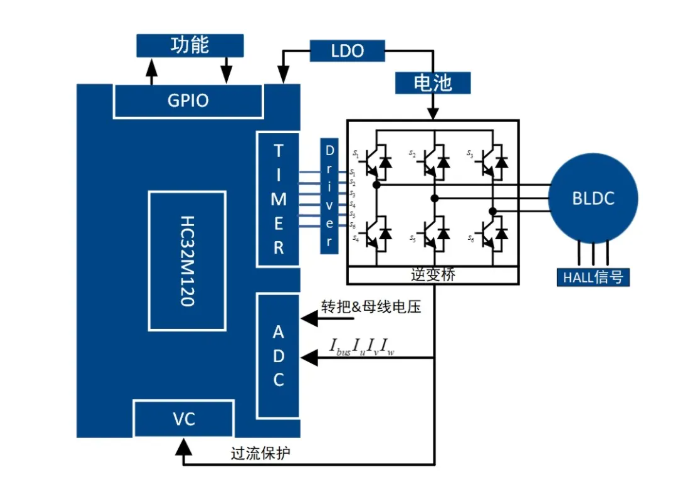

方案简介：电动自行车电驱控制板方案以HC32M120为主控芯片，同MOS、Gate_Drivers、LDO及其他外围电路构成。主要功能：EBS、能量回馈、HDC、霍尔修复、相序自识别、一线通、三速、GB_25KM、1:1电动助力等。

方案特点：

48MHz主频、2个独立OPA、高速ADC、电机专用TIMER、温度范围：-40℃~105℃

丰富的基础函数库、SVPWM系统、电机专用控制库模块

FOC控制系统优势（正弦电流、转矩平稳、低噪音）

平地/坡道/溜坡/滑行/带载启动优势（启动转矩大、重载启动高可靠）

客制化控制流程优势（丰富的模块化电机库）

完善的系统保护功能（过流、过压、欠压、堵转、飞车、短路等保护）

洗衣机变频控制方案

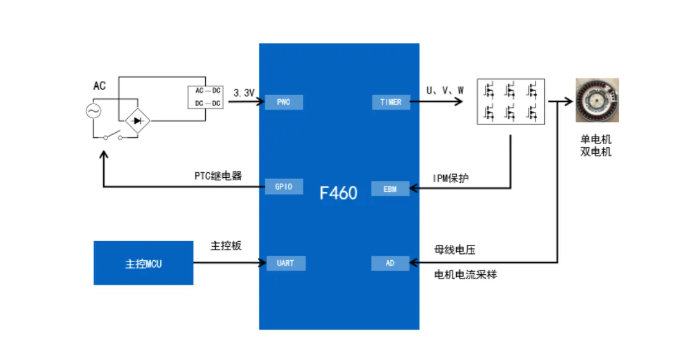

方案以HC32F460为主控芯片，单芯片实现洗涤电机与烘干风机的双电机变频控制；采用无感FOC控制算法，运行噪音低，电流谐波小；支持多种采样方式，内置放大器和比较器，节省BOM成本；完善的系统保护功能：过压、欠压、过流、堵转、缺相等；支持异常情况下的紧急停机功能。

方案特点：

1.200MHz 32bit ARM Cortex-M4内核MCU HC32F460

2.支持FPU，大幅度提升算力

3.高效Cache，保证CPU零等待执行性能

4.多功能PWM Timer，支持多个电机控制

5.12位2Msps高精度ADC单元，灵活支持多种采样方式

6.内置PGA、CMP

7.EMB可独立控制每个通道

8.系列丰富，封装从48Pin到100Pin，适应不同设计需求

应用领域：冰箱、空调、洗衣机、变频控制板
