2000W双向逆变器方案上新：峰值效率98.5%，开关频率80kHz，适用于服务器电源、储能系统场景

随着分布式能源与移动储能需求的增长，双向储能逆变器成为连接直流储能单元与交流电网的核心设备。

传统方案存在效率低、功能单一、开发周期长等问题，本文推荐的2000W双向逆变方案通过模块化设计、单MCU实现双向控制及非标件标准化处理，显著提升系统性能与开发效率。方案支持176-264V宽电压输入，峰值效率高达98.5%，开关频率80kHz，满足IEC 62109等国际标准，适用于户外应急电源、车载储能、微电网等场景。

扫码可申请免费样片、方案Demo及技术规格书

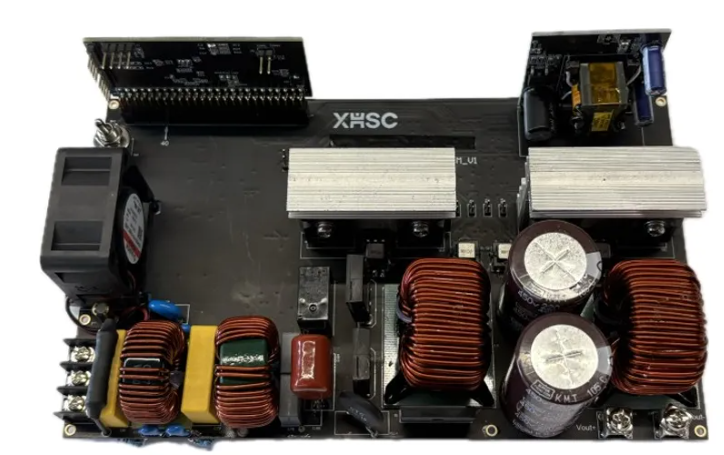

本方案为采用小华半导体HC32F334数字电源控制器实现的2KW交错无桥图腾柱CCM（连续导通模式）双向ACDC参考设计。该设计支持正向PFC整流与反向离网/并网逆变双模式工作，适用于服务器电源、储能系统、车载充电机（OBC）等高效率、高功率密度应用场景。

方案优势：

1、基于自主知识产权的数字电源控制器方案

2、输入输出OVP和电感电流正向OCP保护等

3、效率高达98.5%

4、整流模式PF和THDi满足最新M-CRPS标准

5、逆变模式THDu＜3%

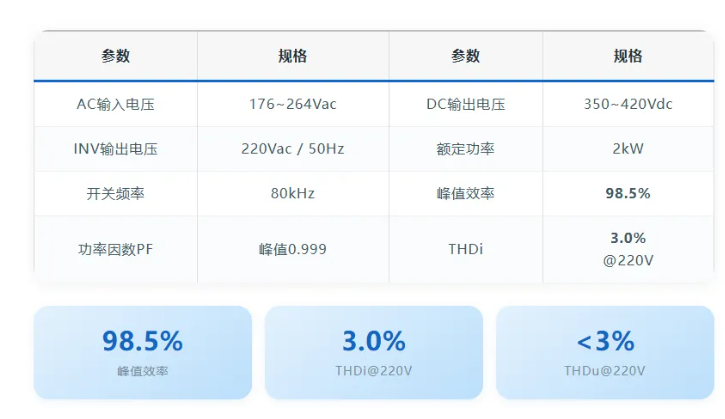

方案规格：

更多优质逆变器方案推荐：

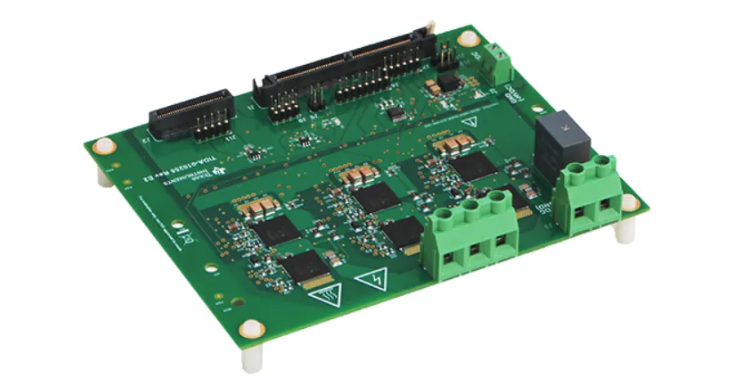

TI 2kW 三相 GaN 逆变器参考设计

方案展示了一种高效的 320VDC 输入三相功率级，它采用六个快速开关 GaN-FET，具有集成驱动器、通过热侧微控制器控制提供保护和温度报告功能，尤其适用于电机集成式伺服驱动器和机器人应用。使用隔离式 Δ-Σ 调制器实现了精确的相电流检测。直流链路电压使用非隔离式小型 Δ-Σ 调制器进行测量，模拟相位电压反馈选项允许验证 InstaSPIN-FOC™ 等高级无传感器设计。

方案优势：

• 在 16kHz PWM 下具有 99.4% 的峰值功率效率，320V 直流链路电压，有助于减小散热器的尺寸

• 具有集成驱动器和保护功能的 600V 30mΩ GaN FET 可提高可靠性并降低系统成本

• 片上温度传感器可实现对芯片温度的精确监测，从而更大限度地扩大安全工作区 (SOA)

• 零反向恢复损耗可减少开关节点振荡和 120ns 的低死区时间，更大限度地减少相电压失真

• 使用 1mΩ 分流器和隔离式 Δ-Σ 调制器通过 ±50A 线性范围实现精密相电流检测

• 通过与 3.3V I/O 连接，可以轻松评估用于具有 C2000™、Sitara™ 或其他微控制器的电机驱动的 TI GaN 技术

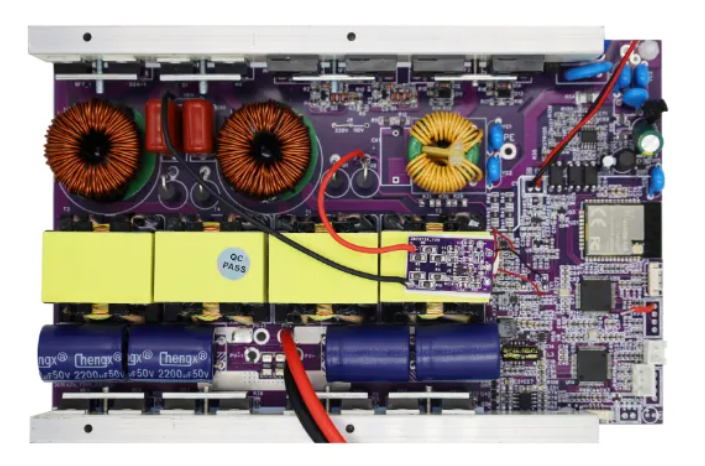

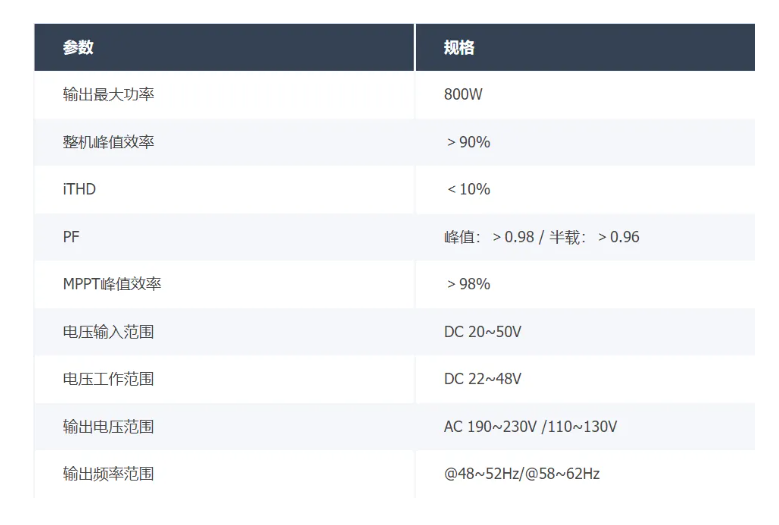

800W微型逆变器方案

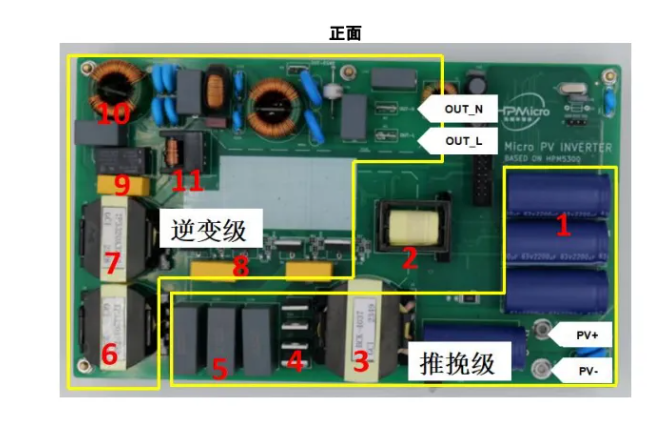

先楫HPM5361IEG1推挽谐振微型逆变器方案

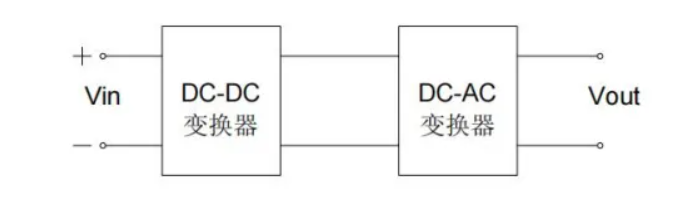

方案采用两级变换结构， 前级为推挽DC-DC变换器，把PV电压转换为直流母线电压，供后级逆变使用。后级 为DC-AC逆变器，将直流电能变换为所需的交流电能，主控芯片为先楫HPM5361IEG1。

该方案解决了逆变器对复杂、高精度控制需求的问题。凭借高性能MCU（480MHz主频），为需要精密算法、快速响应的先进拓扑（如谐振变换）提供了强大的处理能力，优化了电能转换性能。

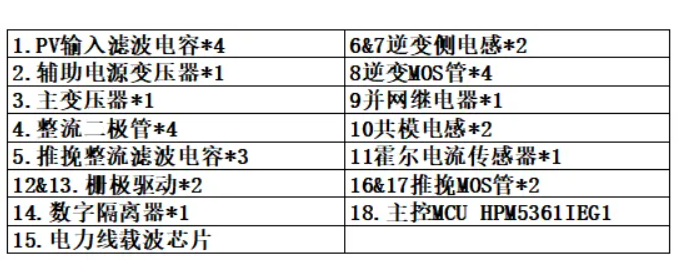

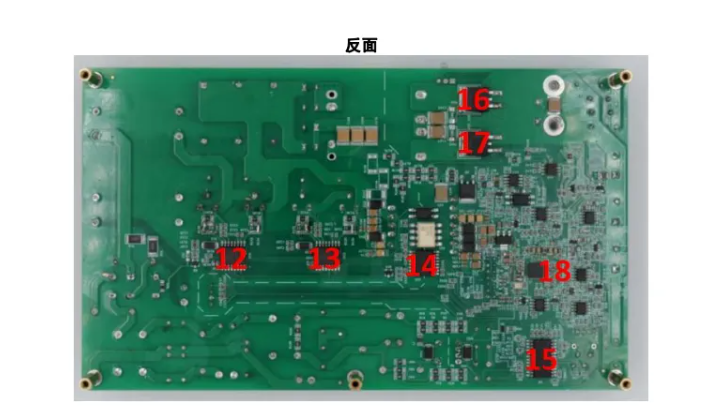

主要元器件如下：

MCU特点：

1.主频480MHz，288KRAM，1M Flash;

2.16bADC,DAC,ACMP,OPAMP

3.支持各类位置传感器磁感应和旋转变压器包括光电式、磁感应和旋转变压器

4.灵活的编码器输入输出，硬解码，兼容总线型、”模拟类和脉冲型

5.运动控制协处理器

6.PLB可编程逻辑单元
