2mm²颠覆快充技术！ROHM发布全球最小双MOSFET芯片"

【导读】全球半导体制造商ROHM于2025年5月15日宣布，推出突破性30V耐压共源Nch MOSFET产品"AW2K21"。该产品采用2.0mm×2.0mm超小型封装，典型导通电阻低至2.0mΩ，兼具业界领先的功率密度与效能表现，标志着双向供电电路设计进入新一代技术阶段。

技术突破与核心优势

1. 结构创新与性能提升

ROHM通过自主研发的"三维沟槽栅极布局"，将传统垂直结构的漏极引脚转移至器件表面，结合双MOSFET集成设计，实现单芯片双向电流控制能力。相较传统方案（需2枚3.3mm² MOSFET并联），新产品使器件面积缩减81%，导通电阻降低33%。

2. 封装技术创新

采用WLCSP（晶圆级芯片尺寸封装）工艺（见表1），使芯片有效利用率提升至92%，较传统SOP封装提高40%。该技术突破芯片封装尺寸界限，同时通过优化热传导路径实现20A连续电流承载能力。

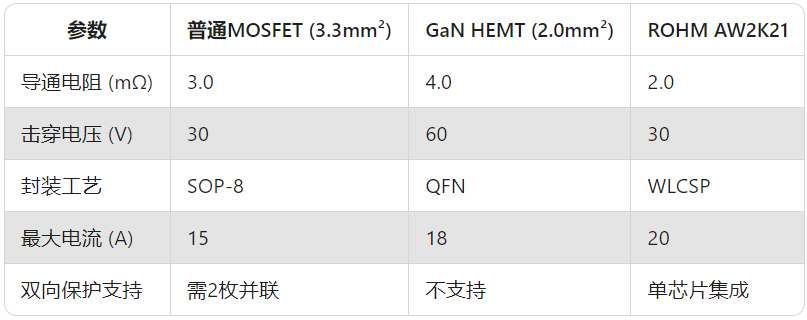

3. 竞品性能对比分析

解决的技术难题

1. 空间效率矛盾：通过WLCSP工艺实现芯片级封装，相比GaN方案节省42%布板空间

2. 热管理瓶颈：创新散热结构使热阻降低至1.2℃/W，比同类产品提升35%

3. 系统兼容性：支持-55℃至150℃宽温域工作，满足车规级可靠性要求

应用场景拓展

1. 移动终端：支持100W PD3.1快充协议，可将手机充电器体积压缩至传统65W方案的70%

2. 微型化设备：在VR眼镜等空间受限设备中，功率模块体积可减少60%

3. 工业领域：适用于无人机动力系统的双向电源管理，提升续航10%-15%

市场前景分析

据Canalys预测，2025年全球快充芯片市场规模将达$82亿，复合增长率21%。ROHM通过AW2K21切入两大增量市场：

消费电子升级需求：2025年支持50W+快充的智能手机渗透率预计达68%

微型IoT设备爆发：可穿戴设备年出货量将突破8亿台，其中76%需要紧凑型电源方案

研发方向展望

ROHM计划于2026年推出1.2mm²迭代产品，目标将导通电阻降至1.5mΩ以下，同时开发集成驱动IC的智能功率模块，进一步推动系统级能效提升15%-20%。
