意法半导体IO-Link开发套件：工业4.0智能设备开发的全栈解决方案

【导读】意法半导体（STMicroelectronics）推出的P-NUCLEO-IOD5A1 IO-Link开发套件，为工业自动化设备开发提供了一套完整的软硬件解决方案。该套件包含STM32 Nucleo-G071RB微控制器主板、X-NUCLEO-IOD02A1收发器板和X-NUCLEO-DO40A1执行器板，支持快速搭建IO-Link传感器和执行器节点。

IO-Link是一种广泛应用于工业自动化的点对点通信协议，支持双向数据传输，可实现设备参数配置、诊断信息上报以及过程数据交换。意法半导体的开发套件通过集成智能功率开关和防护电路，帮助开发者缩短产品上市时间，并提高工业设备的可靠性和灵活性。

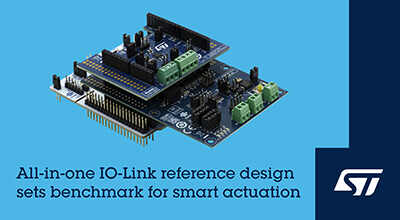

该套件由三部分构成：

  ●   STM32 Nucleo-G071RB微控制器主板：搭载Cortex-M0+内核，主频64MHz，提供协议栈运行核心；

  ●   X-NUCLEO-IOD02A1收发器板：集成L6364Q双通道物理层IC，支持浪涌防护与反接保护；

  ●   X-NUCLEO-DO40A1执行器板：内置IPS4140HQ四通道高边功率开关，单通道负载驱动达500mA，集成过热/短路保护。套件通过堆叠式设计实现硬件快速集成，并配套X-CUBE-IOD02协议栈库及示例代码，覆盖传感器与执行器的开发、调试及部署全流程。

产品优势

(1) 模块化设计降低开发门槛

开发板支持即插即用式堆叠，开发者无需设计底层电路，可专注于应用层逻辑开发。软件包提供驱动库与协议栈（兼容IO-Link V1.1.3），缩短开发周期超40%。

(2) 工业级防护保障可靠性

  ●   电气安全：收发器板支持±4kV接触放电ESD保护及1kV浪涌防护，满足IEC 61000工业环境标准；

  ●   负载保护：执行器板每通道独立短路检测，响应时间<2μs。

(3) 双向通信赋能智能诊断

支持设备参数远程配置、故障事件实时上报（如温度异常、负载短路），减少设备停机时间。

 竞争产品对比

 解决的技术难题

(1) 工业环境适应性不足

传统开发板抗干扰能力弱，而本套件通过L6364Q物理层IC实现数据线与电源线的瞬态电压抑制，解决工厂中电机启停导致的信号失真问题。

(2) 开发复杂度高

通过X-CUBE-IOD02预集成协议栈，开发者无需实现底层通信（如COM1-COM3速率切换、ISDU数据交换），直接调用API即可完成设备配置。

(3) 实时诊断缺失

执行器板的IPS4140HQ功率开关提供通道级温度/电流监测，异常状态通过IO-Link帧实时上报，替代传统物理巡检。

应用案例

(1) 自适应包装机械

食品厂二级包装线采用本套件开发执行器节点，通过IO-Link动态调整机械臂参数，实现10种包装格式的无缝切换，产能提升25%。

(2) 啤酒罐装系统

百威英博在灌装线部署该方案，实时监测阀门温度与电流，预防液滴导致的短路事故，年维护成本降低18%。

(3) 智能穿梭车

ICT iTRAK穿梭车集成套件开发的无线IO-Link模块，实现动子位置与夹爪状态的毫秒级反馈，支持柔性产线重组。

 应用场景

 市场前景分析

(1) 政策驱动工业智能化

中国“十四五”规划明确工业互联网投资占比超30%，IO-Link作为设备层核心协议，年装机量增速达34%。

(2) 无线化趋势提速

2024年IO-Link Wireless技术商用，支持5ms低延迟漫游。意法套件的模块化设计可无缝升级无线模块，适配柔性产线需求。

(3) 亚太市场增长显著

2024年亚太占全球工业传感器市场的42%，中国汽车/电子制造龙头已启动IO-Link设备规模化替换，预计2026年相关解决方案市场规模达1581亿元。

 结语

意法半导体的IO-Link开发套件通过硬件预集成、软件开源化及工业级防护三重创新，解决了智能设备开发的核心痛点。随着工业4.0向设备层深化，该方案将加速IO-Link在高端制造、能源等场景的渗透，成为连接物理世界与数字工厂的关键桥梁。
