先进封装格局生变!AI芯片竞赛催生新路径,EMIB能否挑战CoWoS王座?

发布时间:2025-12-1 阅读量:846 来源: 发布人: suii

在人工智能浪潮的推动下,决定高端芯片性能的战场,已从单纯的晶圆制造延伸至后道的先进封装领域。据权威分析机构TrendForce最新报告,一股潜在的变革力量正在涌动:为应对主流CoWoS技术面临的产能与成本挑战,谷歌、Meta等云端巨头正积极探索英特尔EMIB等替代方案,这或将对由台积电主导的先进封装格局带来新的变数。


一、AI算力需求引爆先进封装,CoWoS成初期赢家

人工智能,特别是大规模深度学习模型的训练与推理,对芯片提出了前所未有的要求:需要将庞大的计算核心、高带宽内存(HBM)和高速互连模块集成在同一个封装内。传统的单芯片封装方式已无法满足这种高性能计算(HPC)对带宽、功耗和尺寸的严苛标准。

在此背景下,以异质整合为特征的先进封装技术成为关键突破口。其中,台积电的CoWoS(Chip on Wafer on Substrate) 系列技术凭借其成熟度和高性能,成为早期AI GPU(如英伟达系列)几乎唯一的选择。CoWoS通过使用一块硅中介层(Interposer),像“高速公路”一样实现芯片间的高速互连,显著提升了整体性能。


二、繁荣下的隐忧:CoWoS面临产能、成本与物理极限挑战

尽管CoWoS技术风光无限,但其主导地位正面临三重核心挑战:

1.产能瓶颈:AI芯片需求的爆炸式增长,导致对CoWoS封装产能的需求远超供给。台积电虽持续扩产,但仍难以完全满足所有客户需求,这已成为影响AI芯片交付周期的关键因素。


2.成本高企:CoWoS工艺复杂,尤其是大面积硅中介层的制造和加工成本极高,这直接推升了最终AI芯片的售价。


3.尺寸限制:CoWoS技术中使用的光掩膜版尺寸存在物理上限,这限制了单个封装所能容纳的芯片总面积,对于追求更大规模集成的云端自研芯片(ASIC)构成了制约。


三、EMIB技术为何获得云端巨头青睐?

正是CoWoS的上述挑战,为其他技术路线创造了机会。英特尔的EMIB(嵌入式多芯片互连桥) 技术开始受到谷歌、Meta等大型云服务提供商(CSP)的密切关注。

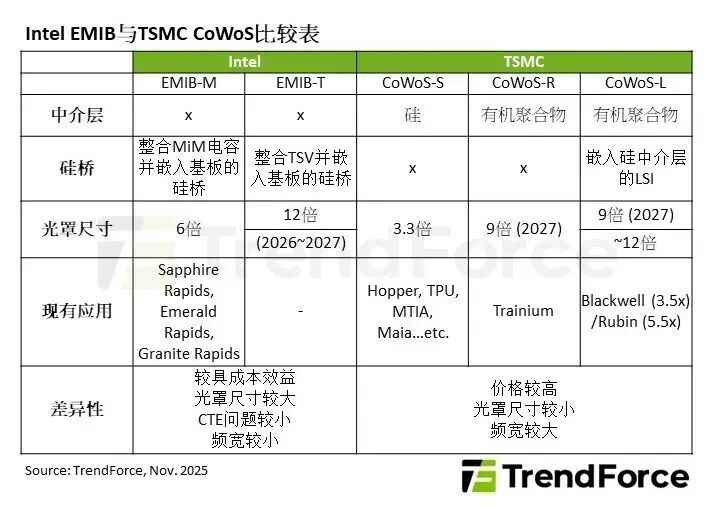

与CoWoS使用一整块中介层不同,EMIB技术的精髓在于“精准连接”。它只在需要互连的芯片边缘下方,嵌入一个微小的硅桥(Silicon Bridge)。这个桥本身非常薄且小,就像一个“微型立交桥”,专门负责芯片之间的高密度信号传输。

这种架构带来了显著优势:

•成本与良率:避免了使用昂贵的大面积硅中介层,材料和工艺成本更低,封装良率也相对更高。


•设计灵活性:不再受限于中介层的整体尺寸,理论上可以实现更大尺寸的异质集成,非常适合CSP为特定工作负载自研的、可能包含多种功能模块的大型ASIC芯片。


•供应链多元化:引入英特尔作为第二供应商,有助于CSP降低对单一供应商(台积电)的依赖,保障自身产品路线图的稳定性和议价能力。


结语

AI芯片的竞赛不仅是架构与制程的竞赛,更是封装技术的竞赛。云端巨头的自研趋势正在重塑供应链,推动先进封装领域从CoWoS“一枝独秀”走向多种技术路线“百花齐放”的新阶段。这场由需求端驱动的变革,不仅将影响台积电、英特尔等巨头的战略布局,更将深刻决定未来算力产品的形态与产业生态。
