新品!全志T153四核异构工业芯核心板,赋能多元化工业场景

发布时间:2026-01-12 阅读量:597 来源: 发布人: bebop

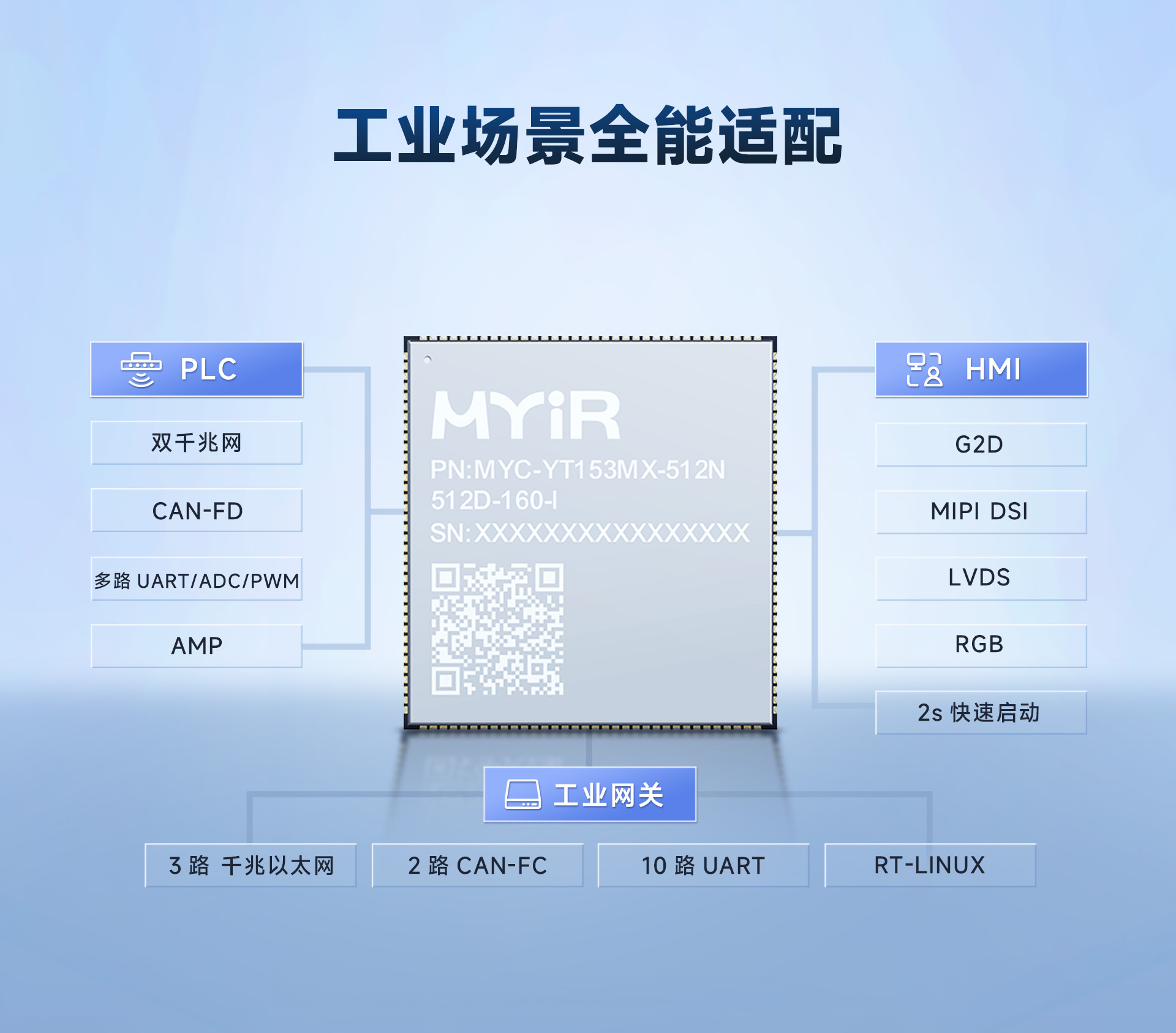

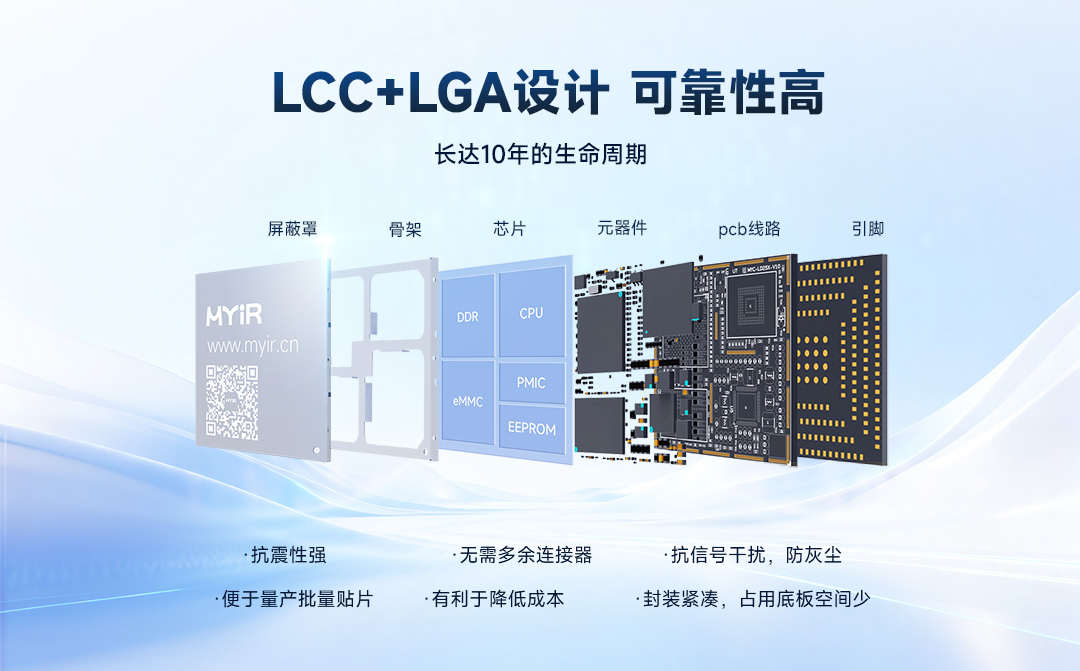

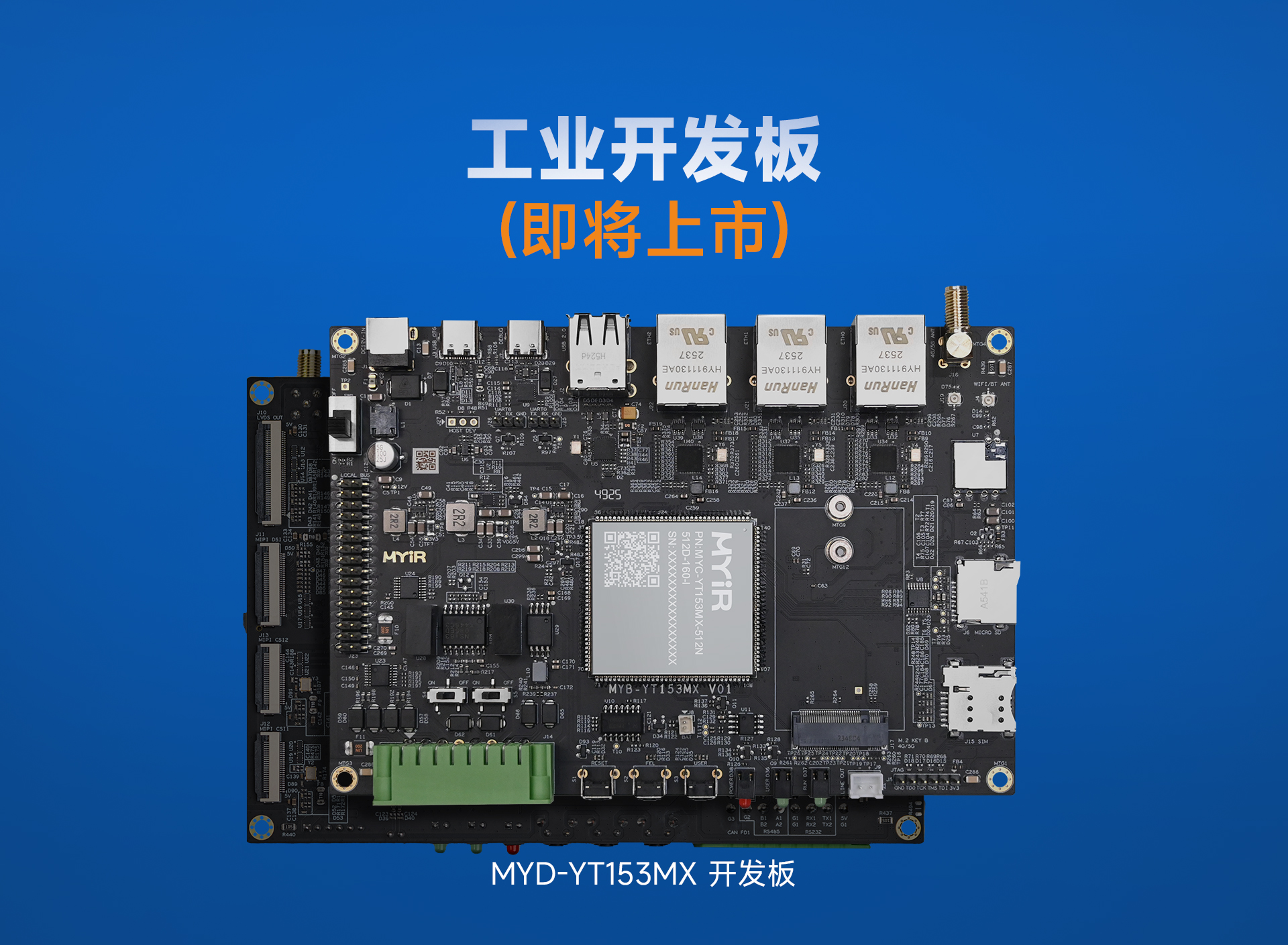

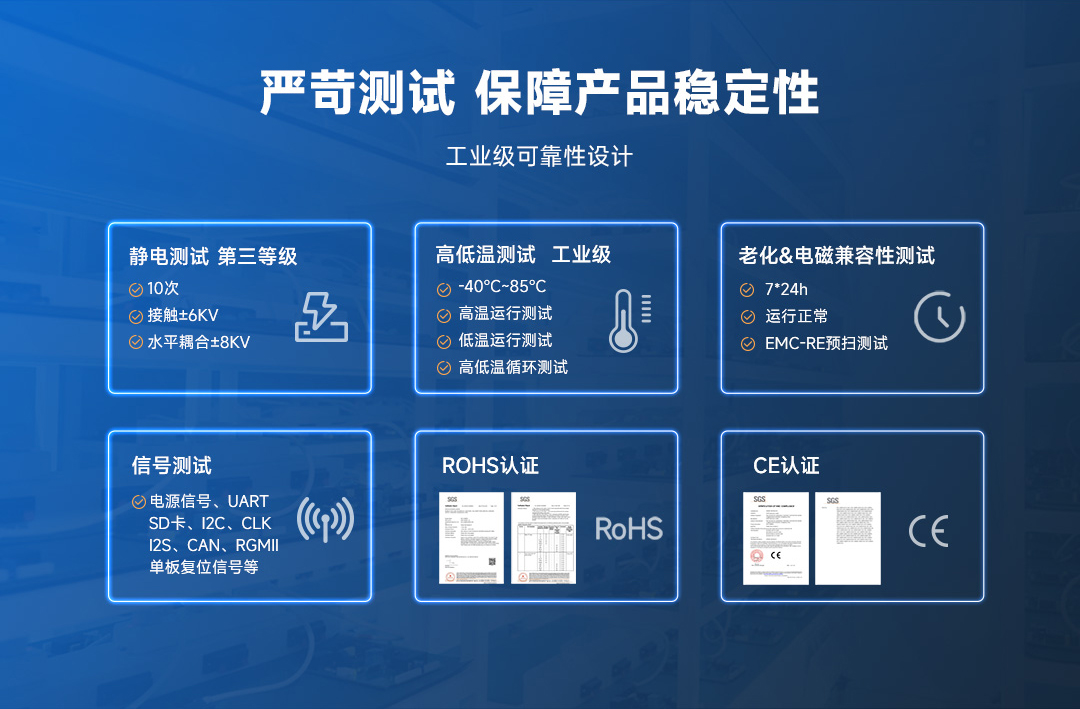

我爱方案网推荐基于全志T153芯片的全新核心板及配套开发板。该产品精准切入国产核心板在中端市场领域,极致性价比,凭借强大的多任务并行处理能力和对复杂协议栈的全面支持,为开发者提供了更丰富的硬件选择方案。MYC-YT153MX核心板以邮票孔 LCC+LGA 封装设计,品质可靠;提供 512MB NAND FLASH、512MB DDR3/8GB eMMC 、1GB DDR3L等2个型号选择。





为感谢广大客户的支持,MYD-YT153MX-MINI开发板新品上市首发价399元,前100名,直降300元,享超值价99元。

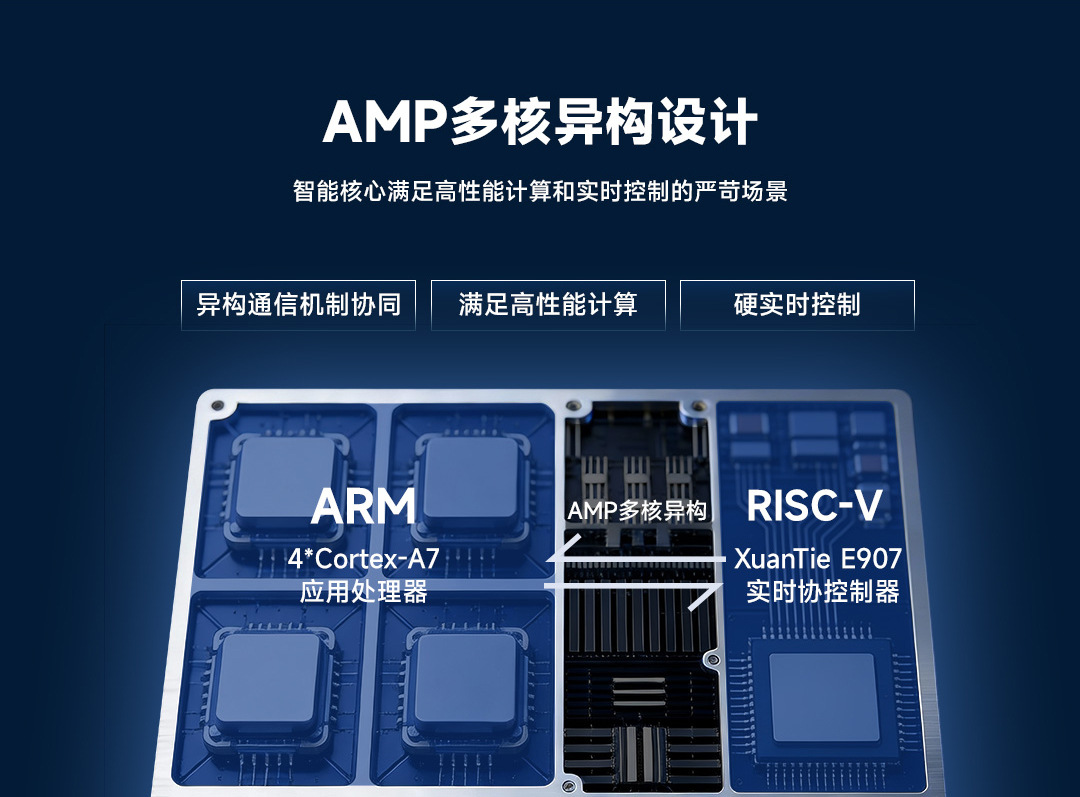

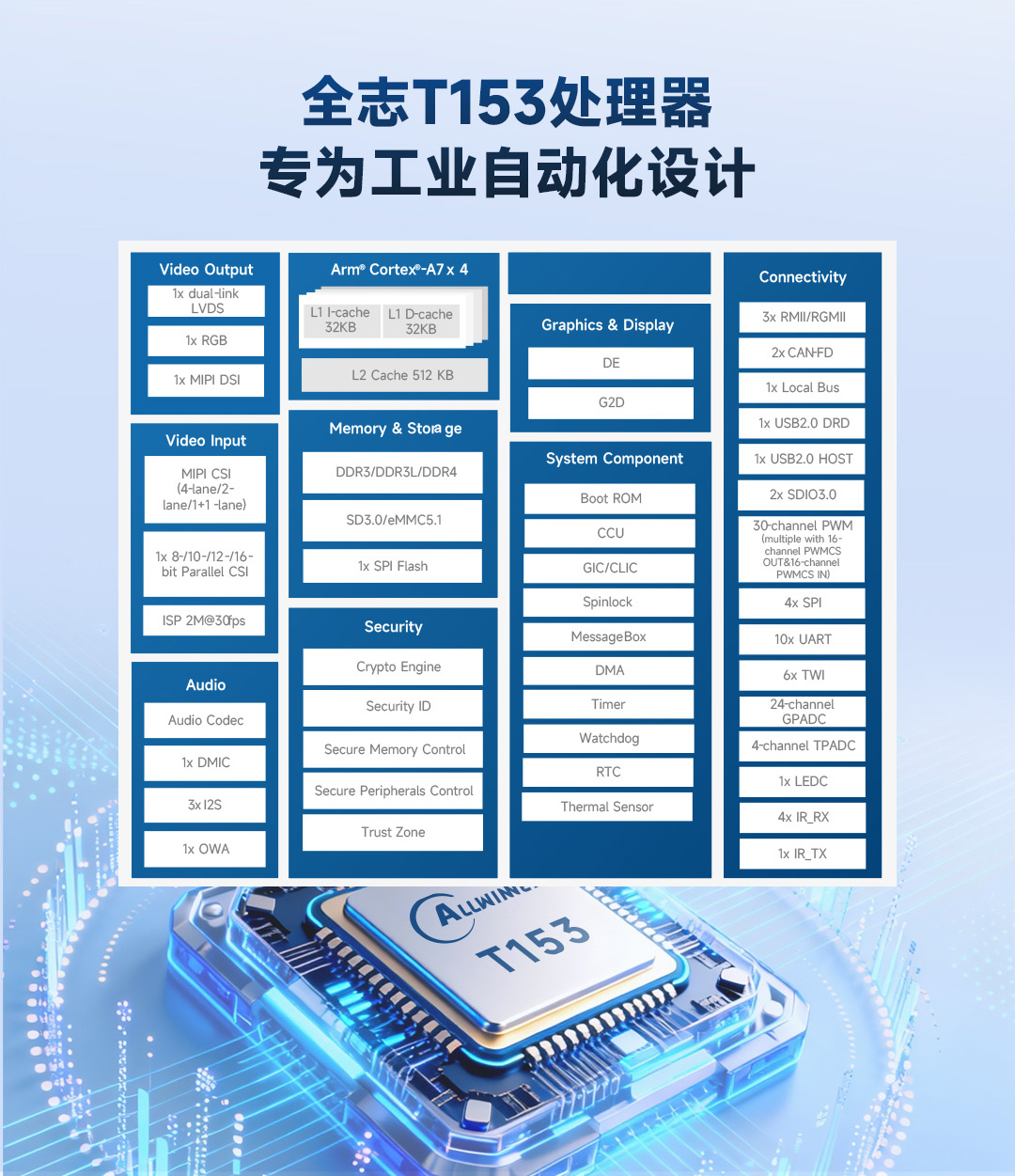

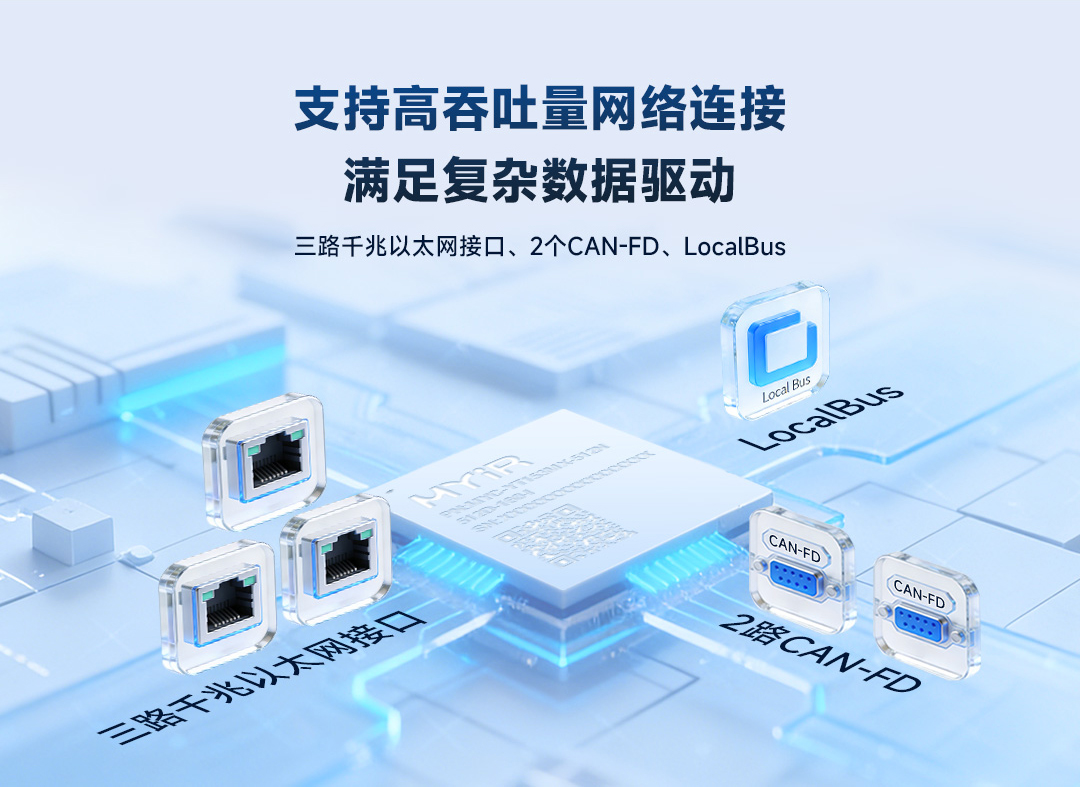

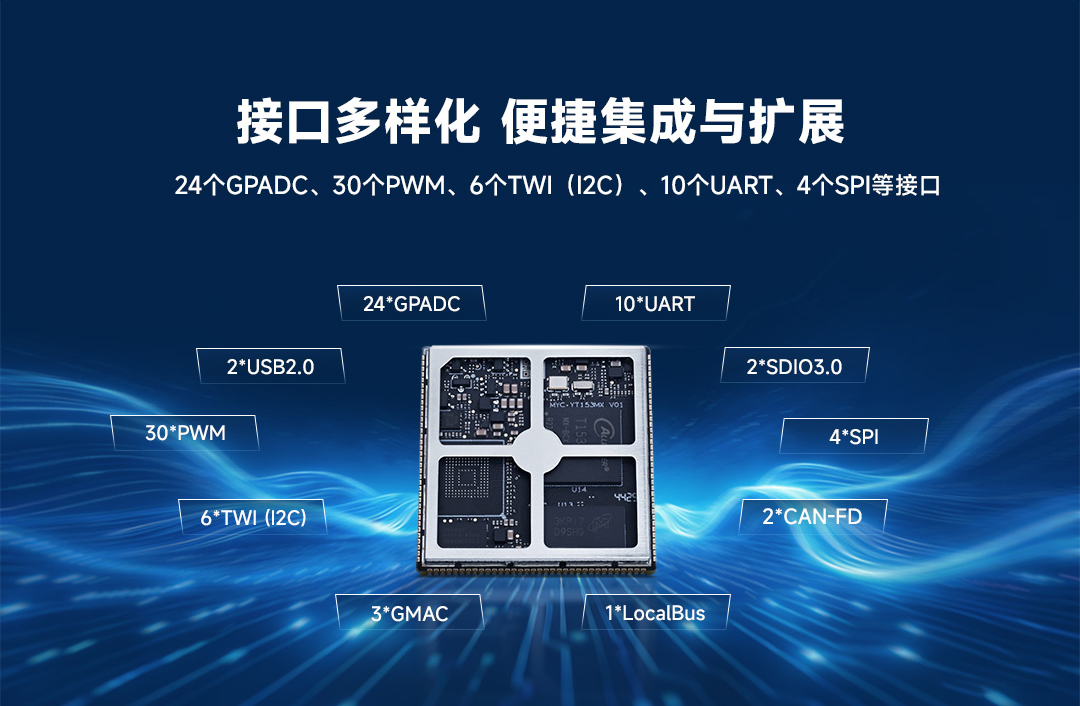

全志 T153 芯片是一款面向工业应用的处理器,采用多核异构设计,搭载四核 Arm® Cortex®-A7 处理器和单核 RISC-V 玄铁 E907 实时协处理器。同时,T153 配备三个千兆以太网接口、两个 CAN-FD 接口和 Local Bus,支持高吞吐量网络连接,满足复杂数据 驱动型应用需求。此外,T153 提供 24 个 GPADC、6 个 TWI 接口、30 个 PWM 等丰富接 口,这些接口为多样化应用提供灵活性,实现自动化系统的便捷集成与扩展,还提供了多核 AMP 架构的软件开发包,满足工业自动化等领域的高实时性需求。











应用场景

MYC-YT153MX核心板及开发板,提供多核AMP软件包,适用于工业控制器、工业HMI、工业网关、机器人、工业视觉设备、电力终端、充电桩等场景。








配套MINI开发板

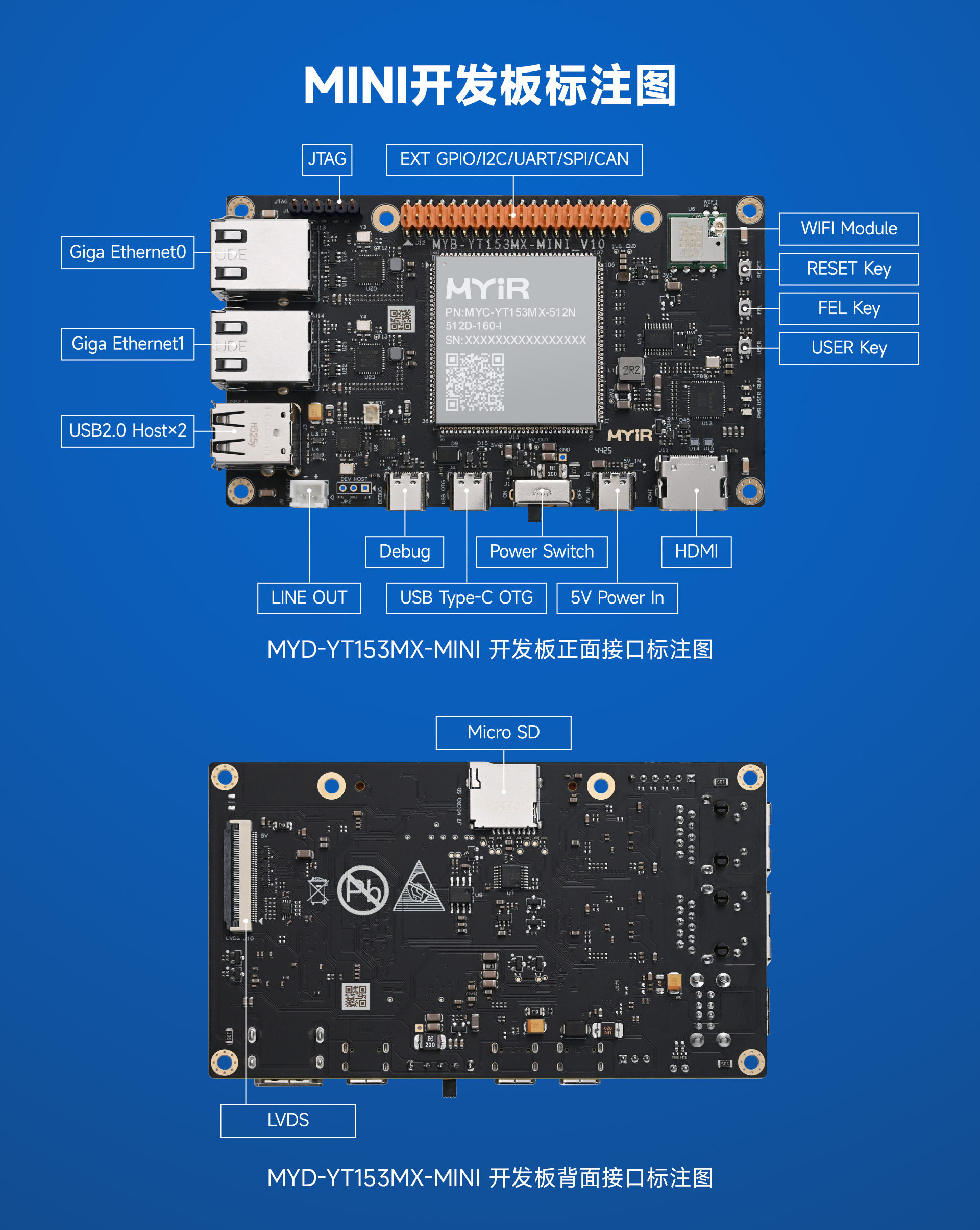

MYD-YT153MX-MINI开发板采用5V/3A直流供电,板载WIFI模块,搭载了2路千兆以太网接口、2路USB2.0 HOST接口、1路USB2.0 Type-C Debug接口、1路USB2.0 OTG Type-C、 1路LINE OUT接口、1路兼容树莓派40pin扩展接口、1路HDMI接口、一路JTAG调试接口、1路Micro SD接口、1路LVDS接口。








220x90
