东芝发布支持PCIe®6.0与USB4®2.0版等高速差分信号的2:1多路复用器／1:2解复用器开关

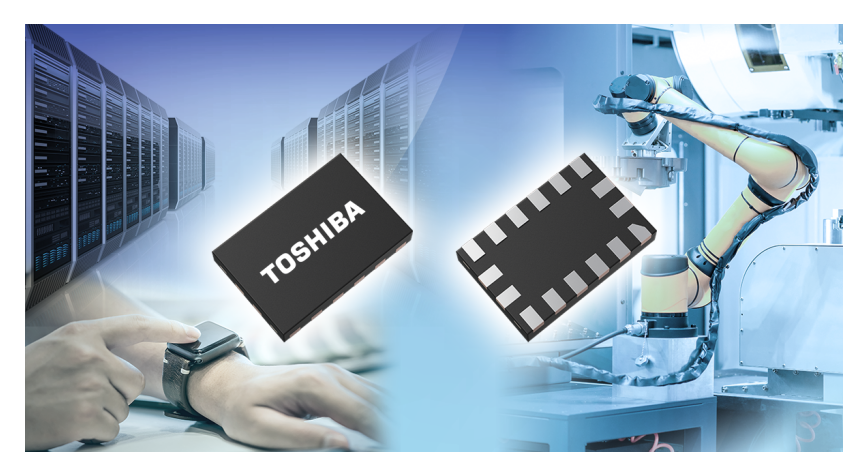

我爱方案网5月7日消息，东芝电子元件及存储装置株式会社（“东芝”）今日宣布，推出“TDS5C212MX”和“TDS5B212MX”两款2:1多路复用（Mux）/1:2解复用（De Mux）开关，支持PCIe®6.0[1]、USB4®2.0版[2]等新一代高速接口。新产品即日起开始批量出货。

随着服务器、工业测试设备、机器人及个人电脑不断发展，在日益受限的板载空间内，对PCIe® 6.0与USB4®2.0等超高速、宽带宽差分信号进行可靠切换的需求不断增长。东芝新产品采用自主的SOI工艺（TarfSOI™）[3]，实现业界领先[4]的–3dB带宽（差分）：TDS5C212MX为34GHz（典型值）、TDS5B212MX为29GHz（典型值）。宽带特性可显著抑制信号波形失真，提升高速数据传输的可靠性。

TDS5C212MX的差分插入损耗与–3dB带宽（差分）

该系列器件可在高速差分信号应用（如PCIe®6.0、USB4®2.0）中用作2输入／1输出的复用开关，或1输入／2输出的解复用开关。它们支持在多设备共享单个高速接口，并可根据系统需求切换信号路径。

两款产品均采用针对高频特性优化的引脚布局。尤其是TDS5C212MX通过缩短信号路径长度来降低反射与损耗，从而提升高速信号完整性。两者均支持–40°C至125°C的工作温度范围，适用于工业应用。

东芝将持续开发支持高速接口演进的高性能、高可靠性模拟开关，为下一代系统的发展作出贡献。

Ø 应用：

- 工业测试设备、机器人

- 个人电脑、服务器、移动设备、可穿戴设备等

支持的接口

- PCIe®系列：PCIe6.0／5.0／4.0／3.0

- CXL™系列：CXL3.0／2.0／1.0

- USB系列：USB4®2.0版／USB4®／USB3.2 Gen2×1／Gen1×1

- Thunderbolt™系列：Thunderbolt5／4／3／2

- DisplayPort™系列：DisplayPort 2.0／1.4／1.3／1.2

Ø 特性：

- 高–3dB带宽（差分），支持PCIe®6.0、USB4®2.0等高速差分信号

・ TDS5C212MX：34GHz（典型值）

・ TDS5B212MX：29GHz（典型值）

- 宽工作温度范围：–40°C至125°C
