随着AI服务器算力堆叠、新能源汽车高压平台的普及，电源系统正朝着更高频率、更高效率、更低高度和更高功率密度的方向演进。在这一趋势下，传统绕线变压器在绕组一致性、AC损耗、漏感控制和散热路径方面面临更高挑战。平面变压器凭借PCB绕组、铜箔绕组或复合绕组结构，在寄生参数可控性、散热能力、自动化制造一致性和低高度封装方面具备明显优势，正在成为服务器电源、车载OBC/DC-DC、通信电源和高端工业电源中的重要磁元件方案。
本文将结合麦捷科技（Microgate）在平面变压器的产品实践，从拓扑、高频损耗、热管理、绝缘可靠性四个维度，为您拆解平面变压器的选购核心逻辑。
一、为什么高功率密度电源越来越关注平面变压器
1. AI服务器与数据中心电源
AI服务器对电源系统提出了极高要求。当前主流方向包括：
l 48V母线供电；
l 48V转12V中间总线转换；
l 固定变比DC/DC模块；
l 板级高功率密度电源模块；
l 未来800V HVDC向48V/12V级电源转换。
这类应用通常要求电源模块具备低高度、高效率、高功率密度、良好散热能力和优异的一致性。因此，平面变压器在AI服务器电源架构中的关注度不断提升。
2. 新能源汽车OBC与DC/DC转换器
车载电源系统对磁性器件的要求不仅是效率，还包括：
l 高压隔离；
l 宽温运行；
l 长寿命；
l 抗振动；
l 抗冷热冲击；
l 高可靠性验证；
在OBC车载充电机、车载DC/DC转换器以及高压平台电源系统中，平面变压器可以通过结构化绕组设计和更稳定的制造工艺，提高产品一致性和功率密度。
3. 通信电源、工业电源与快充电源
在5G通信、工业电源和高功率快充等应用中，开关频率通常达到数百kHz，部分场景甚至进入MHz级。频率提升后，绕组AC损耗、磁芯损耗、漏感尖峰和EMI问题会更加明显。
相比传统绕线结构，平面变压器更容易通过结构设计控制漏感、分布电容和热路径，因此更适合高频化、高密度化的电源设计需求。
二、平面变压器选型四步法
1. 拓扑与工作频率
选型平面变压器时，第一步是先看应用拓扑和工作频率。
平面变压器常见于以下拓扑和应用中：
l LLC / CLLC谐振变换器；
l 固定变比DC/DC模块；
l 中间总线转换器；
l 车载OBC；
l 高功率密度通信电源与工业电源；
l 部分正激、反激、半桥、全桥拓扑;
2. 高频损耗
对于平面变压器，重点需要关注三类损耗：
a. 铜损：铜损包括DC损耗和AC损耗。DC损耗主要由绕组电阻决定，而AC损耗则与频率、铜厚、层叠结构、绕组排布和电流分布有关。在高频应用中，AC损耗可能成为影响效率和温升的重要因素；
b. 磁芯损耗：磁芯损耗与磁芯材料、工作频率、磁通密度和温度有关。在高频场景下，不能只看磁芯尺寸，还要关注材料在目标频率下的损耗表现；
c. 漏感相关损耗和尖峰问题：需要注意的是，漏感并不是越低越好。在部分硬开关拓扑中，低漏感有助于降低尖峰电压和吸收电路压力。但在LLC、CLLC等谐振拓扑中，漏感可能会参与谐振参数设计，因此更重要的是漏感可控，而不是单纯追求极低漏感；
选型时建议向供应商确认：
u 是否可提供电磁与热仿真；
u 是否有AC损耗评估；
u 是否有漏感设计目标；
u 是否有样品实测数据；
u 是否有不同工况下的效率曲线和温升数据；
对于采用GaN或SiC器件的高频应用，漏感、分布电容和AC损耗会直接影响系统效率、尖峰电压和EMI表现，因此需要在设计前期就与供应商进行联合评估。
3. 热管理路径
平面变压器通常具备更大的散热接触面积和更短的热传导路径，这是它相比传统绕线结构的重要优势之一。但这并不代表平面变压器天然“不会热”。因此，评估平面变压器时，需要进一步确认热点在哪里、热量怎么走、散热路径是否稳定。建议重点关注：
l 磁芯与绕组热点温度；
l 焊点温度；
l PCB层间温度；
l 过孔温升；
l 底部散热与机壳导热路径；
l TIM材料接触情况；
对于AI服务器电源模块、车载OBC和高功率工业电源，建议要求供应商提供不同负载、不同环境温度下的温升数据或热仿真结果。
4. 绝缘与可靠性
高压、高频应用中，绝缘系统的设计非常关键。尤其是在车载OBC、车载DC/DC、工业电源和未来高压直流供电场景中，平面变压器不仅要满足基本耐压要求，还要关注长期运行下的绝缘可靠性。需重点确认：
l 耐压测试；
l 绝缘电阻；
l 局部放电；
l 爬电距离；
l 电气间隙；
l 绝缘材料等级；
l 层间绝缘结构；
l 高温高湿后的绝缘稳定性；
l 温度循环后的结构可靠性；
l 振动和冲击后的电气性能保持能力；
对于车载应用，还需要结合AEC-Q200、客户车规规范以及具体产品类别进行验证。

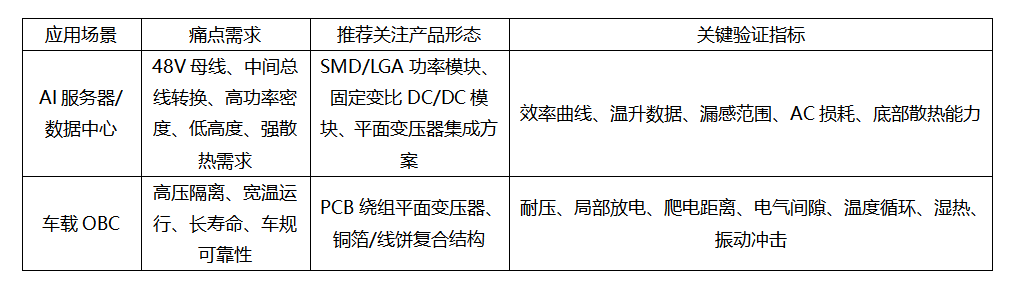

三、 典型应用场景选型建议
四、结语
对于AI服务器、新能源汽车、通信电源和高端工业电源来说，磁性器件已经不再只是一个被动元件，而是影响系统效率、热管理、可靠性和整机功率密度的关键部件。真正优秀的平面变压器方案，应该是电磁设计、热设计、结构设计、材料技术和制造工艺共同作用的结果。这也是未来AI服务器、新能源汽车和高端电源模块持续升级过程中，平面变压器越来越受到关注的根本原因。
