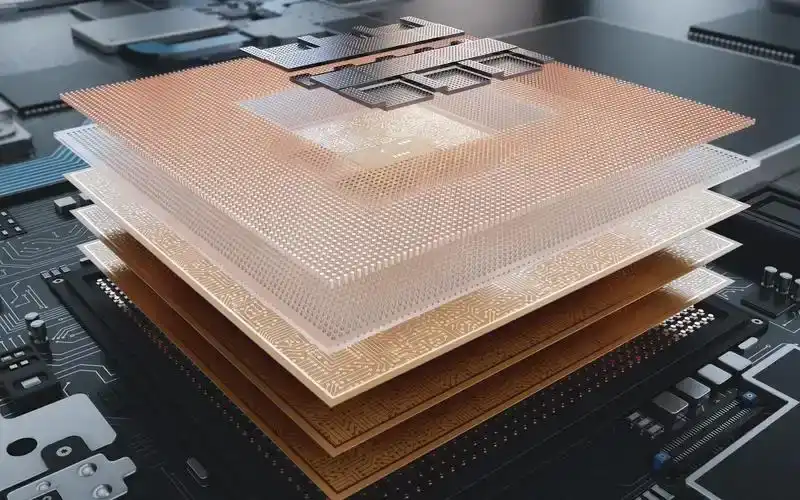

随着人工智能算力需求呈指数级爆发，传统封装技术正面临“算力墙”与良率瓶颈的双重严峻挑战。在这一背景下，玻璃基板凭借其在宽光谱范围内的高透射率、低介电常数以及可精准调控的折射率分布，正迅速崛起为下一代光电共封装（CPO）的核心载体。
然而，要将这一理想载体转化为量产现实，必须攻克1μm级别微孔加工与低损耗光波导互连两大核心技术壁垒。飞秒激光技术凭借其独特的超短脉冲特性，不仅完美解决了亚微米孔径下的无裂纹加工难题，更为三维光波导的灵活制备提供了底层支撑，从而构建起一套从材料选型、精密加工到耦合结构设计的完整技术体系。

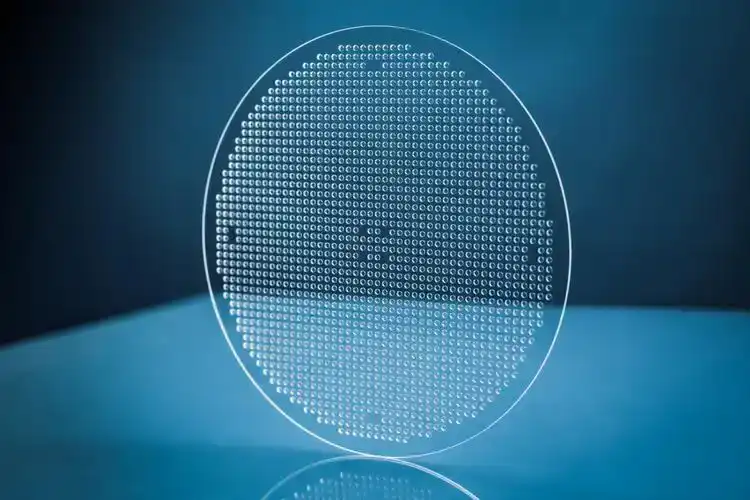

在玻璃基板的微孔加工环节，传统机械钻孔或纳秒激光烧蚀难以兼顾无裂纹、无崩边与无热影响区三大核心指标，而飞秒激光的“冷加工”机制从根本上破除了这一限制。纳秒激光因热扩散效应易在玻璃内部产生张应力并引发微裂纹；相比之下，飞秒激光将脉冲宽度压缩至10⁻¹⁵秒量级，在热扩散发生前便通过多光子吸收效应使材料发生等离子体电离与库仑爆炸，将热影响区严格限制在100nm以内。这种物理层面的能量沉积差异，是实现1μm孔径零裂纹加工的根基。
在材料匹配上，铝硅酸盐玻璃因网络结构致密、蚀刻选择性极高且热膨胀系数与硅芯片匹配，成为量产首选。配合1030nm波长、精确锁定在临界阈值1.2至1.5倍的单脉冲能量，以及压电陶瓷驱动的纳米级动态定位补偿，现代工艺已能在0.5mm厚铝硅酸盐玻璃上实现孔壁粗糙度Ra低于50nm、孔径偏差±0.2μm以内的极高精度，且单孔加工仅需50μs。经严苛的车规级温度循环与高频信号测试验证，此类无裂纹微孔金属化后的电阻极低，且在28GHz频段的插入损耗较微裂纹对照组大幅下降，充分证明了其在先进封装中的可靠性与信号完整性优势。
在光波导制备与光电互连方面，玻璃基板同样展现出无可替代的潜力。
目前产业界主流采用银离子交换与飞秒激光直写两条技术路线，前者可实现低于0.1 dB/cm的低损耗单模波导，后者则凭借真三维直写能力为复杂拓扑互连提供了极大的设计自由度。由于波导直接内嵌于玻璃基板，彻底消除了传统贴装工艺中的模场失配损耗。在具体的耦合工程落地中，业界通过多种创新结构将损耗压至新低：例如利用倏逝场耦合原理，将PIC芯片与玻璃波导的间距压缩至亚微米级，实现仅0.5 dB的极低插入损耗；企业提出的金属反射涂层准直镜方案，不仅将对准容差放宽至±3μm，更兼容晶圆级量产工艺；而基于飞秒激光直写的光子引线键合（PWB）技术，则在芯片与基板间建立了稳定高效的三维光互连，其耦合损耗稳定在1.9至2.3 dB区间，且具备卓越的长期可靠性。
