激光微孔与堆叠玻璃重塑高频低损耗互连架构

随着全球通信产业向第六代移动通信技术(6G)及太赫兹频段全速迈进，峰值速率1Tbps与极致空口时延的严苛要求，正倒逼底层封装材料迎来颠覆性变革。传统有机树脂基板在超过100GHz频段下介质损耗剧增，而硅中介层虽具备高密度互连能力，其高达12的介电常数却引发了严重的信号衰减与寄生效应。在这一技术十字路口，兼具极低介电常数（约2.8）与超低损耗角正切的玻璃基板脱颖而出。通过超短脉冲激光微孔加工与多层堆叠架构的深度融合，玻璃基板不仅成功突破了高频信号传输的物理瓶颈，更为6G射频前端与天线阵列的一体化异构集成提供了全新的系统级解决方案。

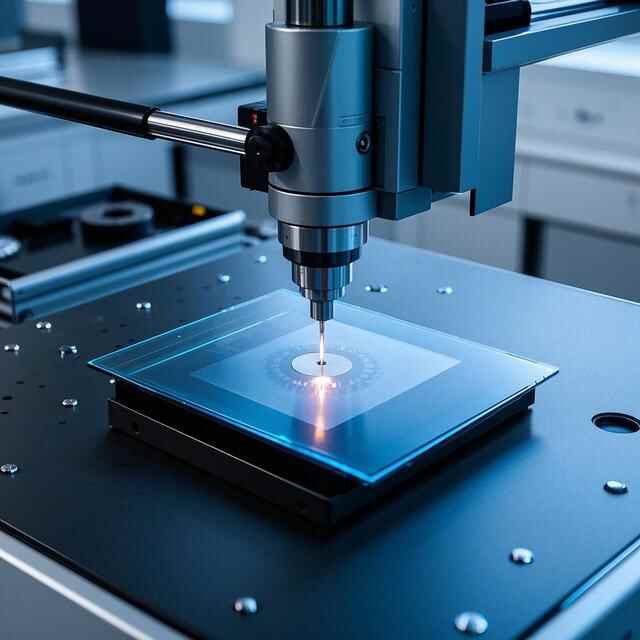

作为6G毫米波天线的理想基材，玻璃卓越的物理属性首先体现在其纯净的电磁环境中。其介电常数在毫米波频段内保持高度稳定，且介质损耗因子（Df）仅为0.001左右，比硅基板低了2至3个数量级。作为绝缘体，玻璃无需像硅基板那样制作复杂的绝缘层，不仅简化了工艺，还大幅降低了寄生电容与信号串扰。然而，玻璃硬度高且抗热冲击能力差，传统机械钻孔极易引发崩边与微裂纹。为此，业界引入了“高斯光束整形+超短脉冲串”的激光打孔方案。利用圆锥透镜将光束整形为具有无衍射和自修复特性的“贝塞尔光束”，配合吉赫兹频率的脉冲串模式，激光在纳秒级时间窗口内瞬间击穿玻璃。这种“冷加工”机制将热影响区控制在极小范围，单孔照射不足1纳秒，即可在1.1毫米厚的玻璃上实现每秒3000个贯穿孔的加工效率。孔径可精确控制在1.1至10微米，纵横比高达1000:1且孔壁光滑，为构建复杂的三维互连网络奠定了坚实基础。

在精密微孔工艺的支撑下，堆叠玻璃架构进一步将低损耗传输线与三维异构封装完美结合。该架构的核心是将功率放大器、频率转换器等独立功能芯片嵌入堆叠玻璃基板的核心层，并通过玻璃通孔（TGV）实现垂直互连。佐治亚理工学院团队曾完整演示了这一工艺路径：选用100微米厚的玻璃面板，采用兼具低介电常数（Dk=3.3）和超低介电损耗（Df=0.0044）的味之素堆积薄膜（ABF）作为介电粘合剂，在两层玻璃间构建基于重布线层的共面波导结构。经DC-220GHz的宽带电学特性测试，该结构在200GHz频点处的层间互连过渡插入损耗仅为0.3dB，直接验证了其在6G频段的工程可行性。同时，针对玻璃低热导率的短板，厦门大学团队通过四重冗余TGV结构进行了高功率自电热耦合测试。结果显示，在20W@20GHz连续波条件下，结构最高温度虽升至128.5°C，但插入损耗仅从1dB微增至1.4dB，证明了其在高功率射频收发器和AI芯片封装中“低损耗、宽温度范围稳定”的极强竞争力。

面向6G万物智联的宏大愿景，玻璃基板正展现出从实验室走向大规模量产的广阔前景。在应用端，玻璃基板的高平整度与低热膨胀系数大幅提升了Massive MIMO天线阵列的贴装精度，避免了热胀冷缩导致的相位偏差；其透明特性更允许将光波导直接嵌入叠层结构中，为光电共封装（CPO）铺平道路。在制造端，超薄（小于100微米）玻璃可制成700×700毫米的大尺寸面板，单次加工芯片数量远超300毫米硅晶圆，且TGV无需沉积绝缘层，理论成本仅为硅基转接板的1/8。随着英特尔、三星等头部厂商加速推进，预计2026至2030年间玻璃基板将迎来规模化量产。从激光微孔的精密雕琢到堆叠架构的性能跃升，玻璃基板正以极低的传输损耗和极高的集成密度，重塑下一代通信系统的互连基石。
