根据电路结构的不同，微型逆变器主要分为两级式和单级式两种架构。单级式架构因为少一级功率变化，所以拥有更高的能量转换效率、更简洁的BOM以及更低的制造成本。

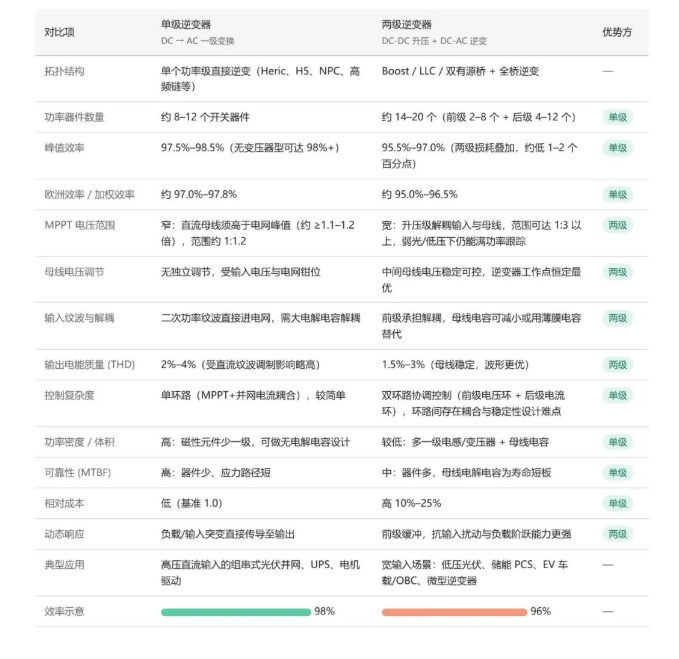

两级式微逆通过增加一级DC-DC变换，实现了输入与输出的电气解耦，从而获得卓越的电压适应性和MPPT性能，控制也更简单可靠。代价是增加了成本、体积和一定的转换损耗，更适合输入电压波动大、对系统稳定性和发电效率要求高的场景。下表为单级式微逆与两级式微逆架构对比：

△ 单级式微逆与两级式微逆架构对比

总的来说，工程师可根据不同的应用场景选择微逆方案，如输入电压高且稳定（如组串式光伏、高压直流 UPS）则选单级；输入范围宽或与电网电压不匹配（储能 PCS、车载 OBC、低压光伏）则选两级。

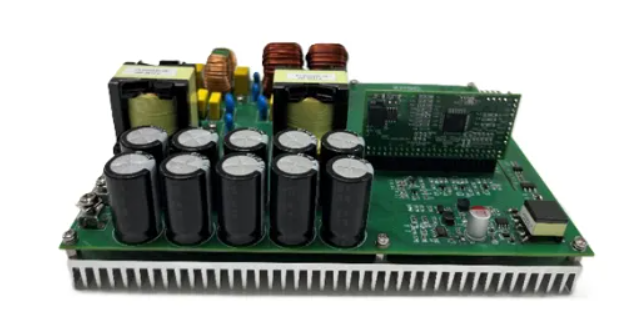

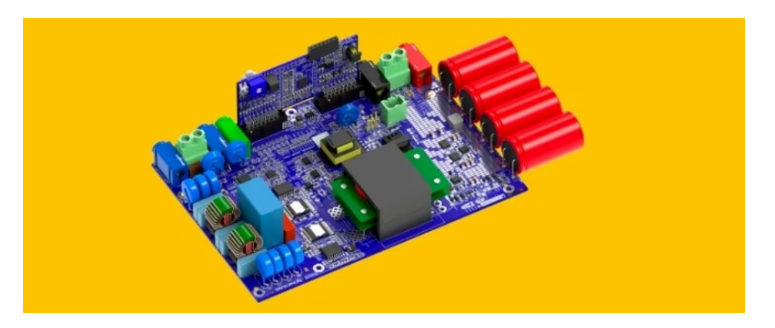

瑞萨500W微逆电源方案

方案基于瑞萨高性能GaN器件TP65B110HRU开发，功率500W，平均效率达到96.1%，采用革新的单级交流双主动桥（AC-DAB）拓扑结构。其核心是将直流输入通过高频全桥和平面变压器升压后，直接由搭载双向GaN开关的次级半桥循环变流器合成为电网标准交流电，实现了从直流到交流的单级高效转换。

方案规格：

输出功率：500W
拓扑结构：单级交流双主动桥（AC-DAB）
平均效率：96.1%（欧盟标准下95.9%）
开关频率：高达1MHz
总谐波失真（THD）：< 3%
核心控制器件：Eggtronic EPIC™ 混合信号控制器 EPIC2ACO01
核心功率器件：瑞萨 TP65B110HRU 双向氮化镓开关 (650V， 110mΩ，共漏极配置)
关键特性：零电压开关（ZVS）运行，变频调制（VFM），电流模式控制

方案优势：

超高效率与高性能：采用单级直接转换拓扑，平均效率高达96.1%（欧盟标准下95.9%），有效降低了能量转换损耗。同时，总谐波失真（THD）低于3%，电能输出质量高。
高功率密度与小型化：得益于高频运行（高达1MHz）以及GaN开关的低损耗特性，磁性元件体积得以显著减小，实现了更紧凑的物理设计，优化了系统功耗密度。
架构精简与成本优化：单级布置避免了多级转换的复杂性和冗余元件，有效降低了物料清单（BOM）成本和PCB空间占用。
先进的混合信号控制：采用EPIC™控制器及其专利变频调制（VFM）与电流模式控制机制，能在全负载范围内维持零电压开关（ZVS），大幅降低开关损耗，提升可靠性和效率。
高性能GaN开关应用：采用瑞萨TP65B110HRU双向共漏极GaN开关，具备低导通电阻（110mΩ）、快速开关性能和双向电压阻断能力，为高频高效运行和紧凑的热设计提供了核心器件支持。
高系统可靠性：智能控制与高性能宽禁带半导体（GaN）的结合，在提升效率与密度的同时，确保了系统的稳健性和长期可靠性。
