2KW 48V 双向ACDC储能电源方案

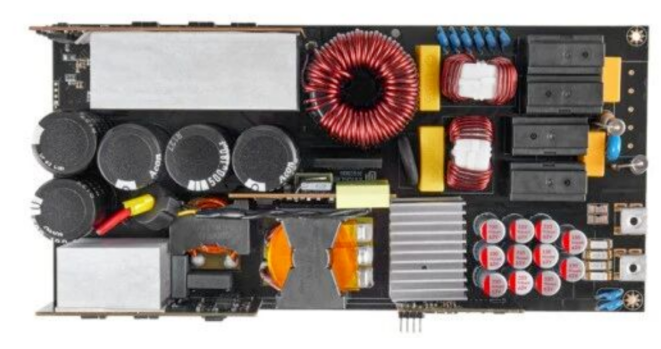

采用All GaN方案，包括前端AC-DC无桥图腾柱PFC和后端DC-DC隔离全桥LLC转换器，可实现单双向工作。无桥PFC采用4颗INN650TA030C，LLC原边高压侧采用4颗INN650TA050C，副边低压侧采用8颗INN100EQ016A，高压管驱动器搭配了自研的INS1001DE，与传统IGBT/Si方案相比，可以提供更快开关速度、更小开关损耗，实现更小系统体积和更高效率。

方案优势：

• 整流和逆变峰值效率96.1%，相较IGBT/Si方案，系统损耗减少40%；

• PFC工作频率65KHz，LLC谐振频率200KHz，相较IGBT/Si方案，系统功率密度提升1倍。

方案规格：

1、整流：输入电压范围为180Vac-264Vac，输出 48V/41.6A，满载最大功率 2000W,峰值效率高达 96.1%@50%负载

2、逆变：输入电压范围为 45Vdc-55Vdc，输出 220Vac/9.1，最大稳态工作功率 2000W,峰值效率高达 96%@50% 负载

3、PCBA尺寸:248mm*120mm*45mm

4、开关频率:PFC: 65kHz;LLC:200KHZ

5、高功率密度:2.447W/inch3

6、保护功能齐全：输入过压保护/欠压保护/输入过流保护/输出短路及过流过压保护/过温保护

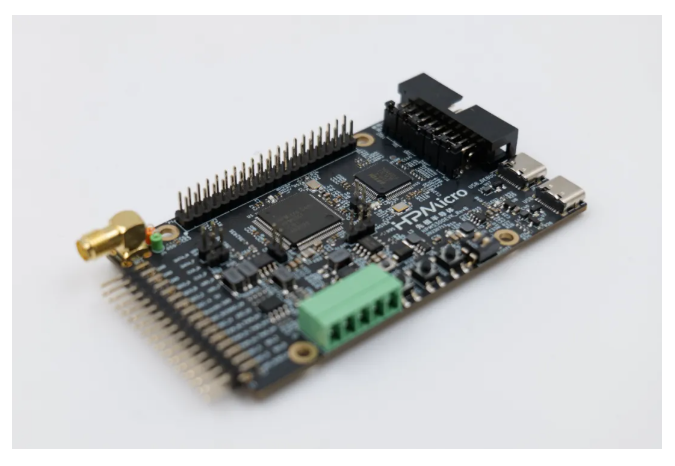

先楫HPM5361便携式储能MPPT板方案

方案简介：

在光伏系统中，根据光伏系统是否接入电网，可以分为离网型光伏系统和并网型光伏系统。MPPT控制器作为系统的前端部分，对光伏电池转换的电能进行预处理，提升能量的利用率，并使用电池作为储能设备，将多余的电能储存起来。本方案以先楫HPM5361为核心，实现电压电流ADC采集和PWM检测，内置过流保护功能。

方案特色：

1.配有高精度PWM用于IGBT驱动

2.16bADC实现输入输出电压精准采样

3.内置过流保护功能

4.双AC适配器在2-25小时内快速充电

5.灵活的5种充电方式

MCU特点：

1.主频480MHz，288KRAM，1MFlash;

2.16bADC,DAC,ACMP,OPAMP

3.支持各类位置传感器磁感应和旋转变压器包括光电式、磁感应和旋转变压器

4.灵活的编码器输入输出，硬解码，兼容总线型、”模拟类和脉冲型

5.运动控制协处理器

6.PLB可编程逻辑单元
