迈向微秒级工业互联:5G分布式基带单元(DU)与TSN深度融合的底层逻辑

发布时间:2026-07-20 阅读量:701 来源: 发布人: Liv

百纳秒级同步重塑工业控制:5G DU与TSN深度融合筑牢“确定性”网络底座


随着柔性制造与工业4.0的深入发展,传统的工业现场总线正加速向以太网演进。然而,传统以太网难以保证数据传输的确定性,无法满足多轴机械臂协同、高速运动控制等场景对时序的严苛要求。在此背景下,5G与时间敏感网络(TSN)的融合成为产业共识。在这一深度融合的架构中,5G分布式基带单元(DU)的授时精度与同步稳定性,正从底层的通信物理层,直接决定了工业控制网络的成败。




DU授时精度:5G+TSN融合的“物理基石”

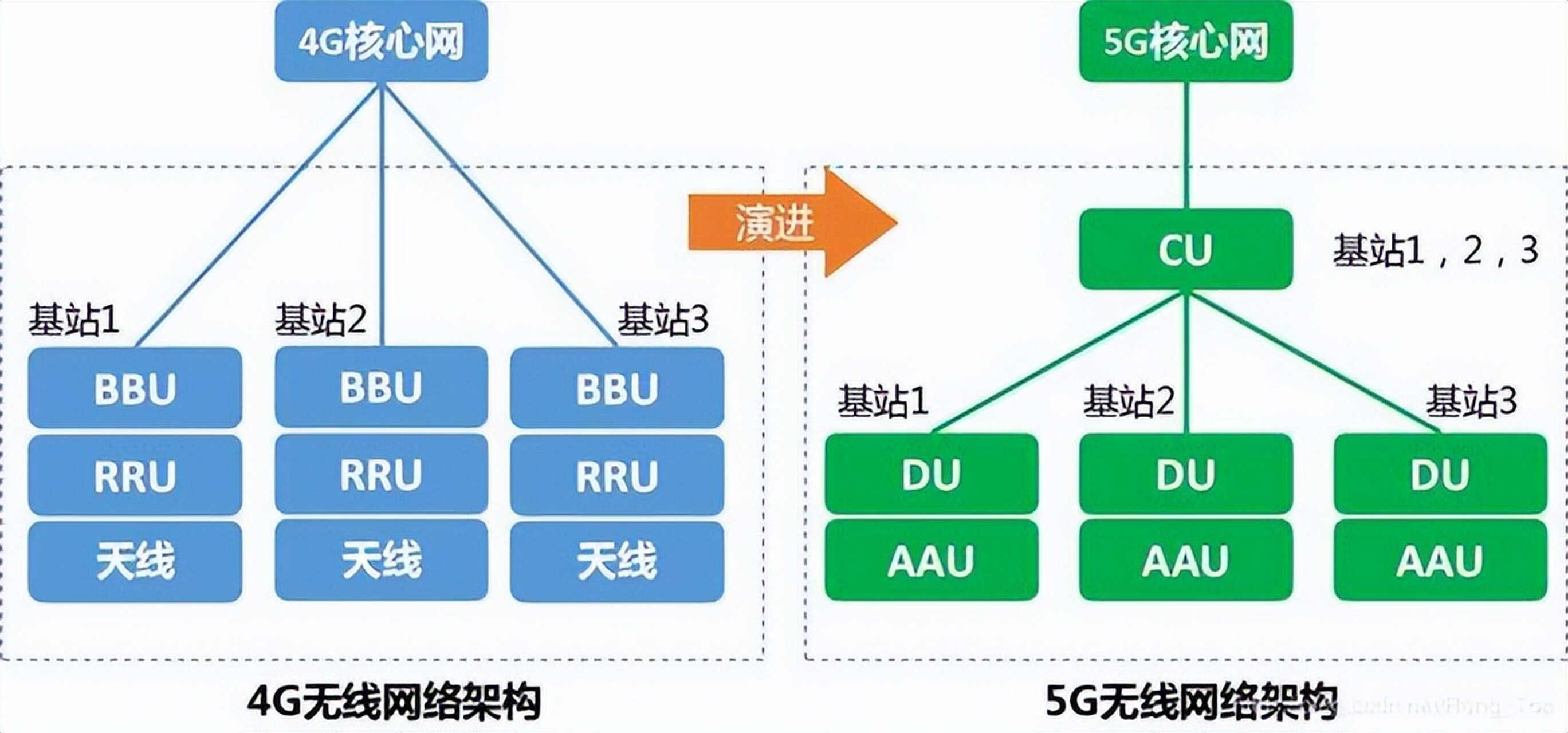

3GPP自R16版本起便大力推动5G与TSN的互操作性,而时间同步是实现确定性数据传输的核心前提。在5G开放式无线接入网架构中,DU作为承担实时基带信号处理的核心节点,其运行高度依赖高精度统一时间基准。目前,5G网络主要通过IEEE 1588 PTP精密时间协议,结合GPS/北斗卫星授时,为DU节点提供时间同步服务。随着5G-Advanced的演进,通信规范对基站间的时间同步精度要求已提升至百纳秒级,这为5G承载TSN业务提供了必要的物理层保障。


微秒级偏差的工业代价:从协同失效到生产事故


在工业控制场景中,TSN通过为关键控制流量分配传输时间窗口,确保指令低延迟、无抖动送达。然而,分布式DU节点由于部署分散且多采用低成本振荡器,极易受传输链路数据包延迟变化(PDV)及环境温度影响,产生授时漂移。


这种微小的授时偏差在工业现场会被无限放大。例如,在汽车焊接或精密装配环节,多轴机械臂的协同轨迹精度高度依赖纳秒级的时序一致性。一旦DU出现授时失准,会导致控制指令传输时序错乱,机械臂动作无法同步,轻则引发产品报废、良品率下降,重则导致设备碰撞等严重生产事故。此外,在AGV/AMR跨小区高速移动时,授时偏差还会引发切换卡顿与数据丢包,直接破坏物流调度的连续性。


多维协同构建高可靠工业同步体系


面对工业场景对“确定性”的极致追求,仅靠单一技术难以保障5G+TSN的稳定运行,必须从硬件、协议与组网三个维度构建完善的同步保障体系。


在硬件层面,工业级5G设备需替换高稳定度的温度补偿振荡器,以抵御厂房内复杂的电磁与温度干扰;在协议层面,需优化PTP同步机制,增加链路时序校准频次,并部署卫星授时与地面同步以太网的“天地互备”冗余方案,防止单点授时失效;在组网层面,则需规范DU部署间距,并搭建全网时序监测平台,实时感知各节点授时精度,实现偏差预警与故障的快速定位。




综上所述,5G DU的百纳秒级授时能力,是打通5G与TSN融合“最后一公里”的关键。随着国内首个TSN与5G融合部署技术标准的发布,以及PTP等高精度同步技术的持续成熟,5G网络将真正具备承载高端工业控制业务的能力,为智能制造的无线化、柔性化转型提供坚实的网络底座。



相关资讯
告别传统硅基局限:多维度协同优化助力大功率设备迈向98%极致能效

告别传统硅基局限:多维度协同优化助力大功率设备迈向98%极致能效

AI存储赛道迎超级资本局:SK海力士赴美IPO溢价定价,千亿资金加码HBM扩产

AI存储赛道迎超级资本局:SK海力士赴美IPO溢价定价,千亿资金加码HBM扩产

18家企业意向入驻!成都金牛区发布半导体机会清单,启动产业加速器

7月17日,正值第十四届中国(西部)电子信息博览会火热举行之际,“芯金牛•芯生态•芯动能”成都市金牛区半导体产业生态协同发展对接会在蓉成功举办。本次活动由成都市经信局、投促局指导,金牛区委、区政府主办,汇聚了四川大学、电子科技大学等顶尖科研院所,以及百余家行业领军企业代表。作为成都高密度“产业时刻”在区县层面的精准接力,此次对接会重磅发布了半导体重点企业合作机会清单,正式启动西部半导体产业加速器,并促成校企实训基地现场签约,向全球产业链伙伴发出了共建西部半导体“硬核”生态圈的精准邀约。

第七届第三代半导体材料及装备发展研讨会聚焦国产化突围

2026年7月17日,第七届第三代半导体材料及装备发展研讨会在北京格兰云天国际酒店隆重召开。本次会议由第三代半导体产业技术创新战略联盟、宽禁带半导体超越照明材料与技术全国重点实验室主办,中国电子专用设备工业协会协办。大会立足全球半导体产业竞争新格局与国内产业转型核心需求,聚焦第三代半导体装备国产化、材料量产迭代及器件创新应用等关键议题,吸引了来自高校、龙头企业及科研院所的120余位行业专家与技术骨干齐聚现场,共同打造了一个高端化、专业化、实战化的产学研用全产业链对接平台。

攻克“工业母机”卡脖子难题:碳化硅衬底制备迈向大尺寸与国产化新阶段

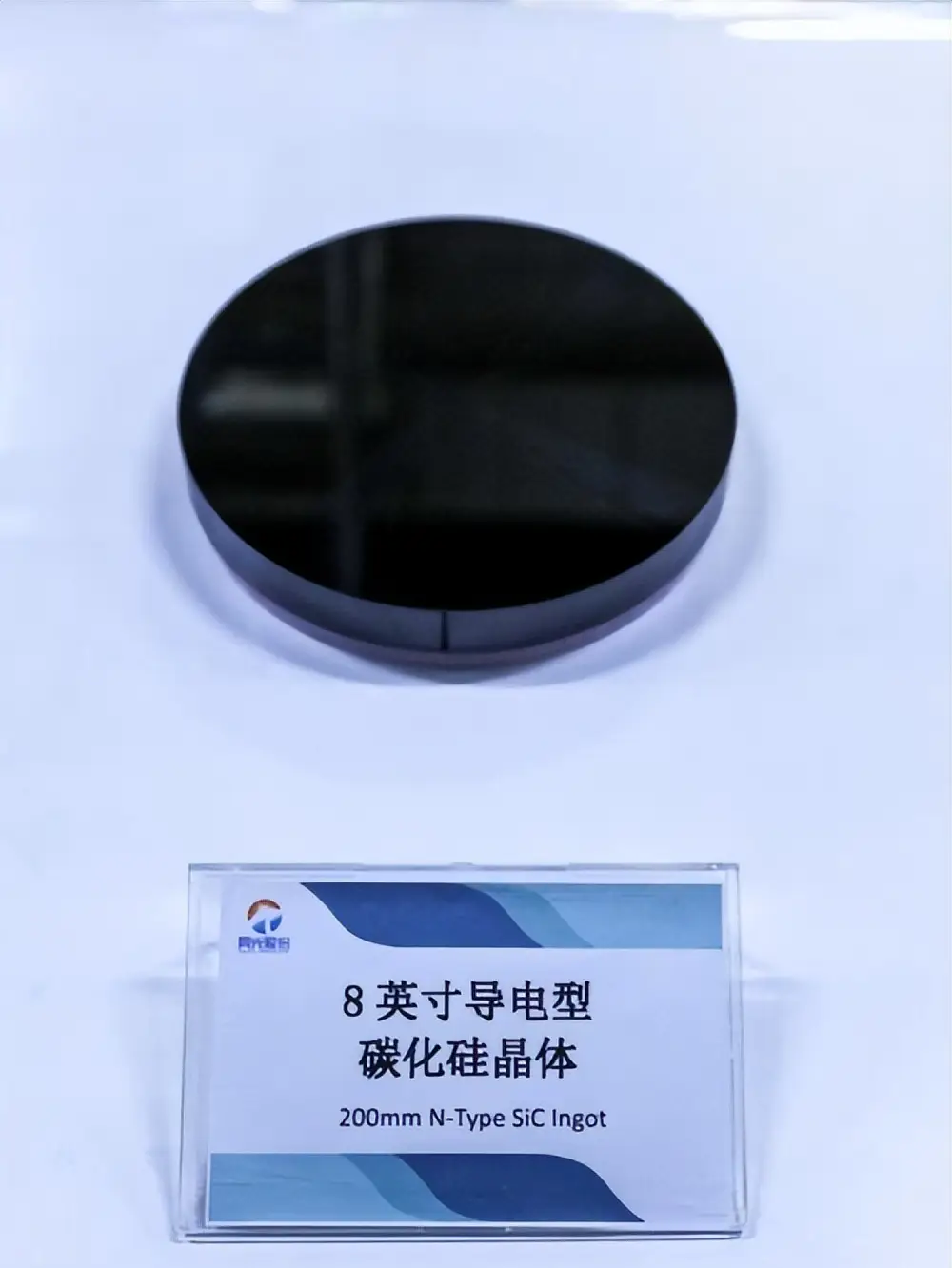

碳化硅衬底制备涉及原料合成、晶体生长、晶锭加工、切割、研磨抛光及清洗检测等数十道精密工序。随着下游对降本增效的迫切需求,衬底尺寸正加速从6英寸向8英寸乃至12英寸跨越。近期,国内领军企业晶盛机电宣布其首条12英寸碳化硅衬底加工中试线正式通线,实现了从晶体生长、切割、减薄、抛光到检测全流程设备的100%国产化与自主研发。这一突破不仅标志着国产SiC衬底技术从“并跑”向“领跑”迈进,更为解决大尺寸衬底加工中的翘曲度(WARP)、总厚度偏差(TTV)等核心参数控制难题提供了国产解决方案。与此同时,天岳先进等企业也已具备8英寸导电型衬底的量产能力,并成功打入国际知名车企供应链,展现出国产材料在全球市场的强劲竞争力。
