告别传统硅基局限：多维度协同优化助力大功率设备迈向98%极致能效

宽禁带半导体引领大功率设备技术革新，多维协同破解能效与温域难题

随着新能源发电、工业传动、轨道交通及储能快充等领域的迅猛发展，大功率电力电子设备正面临愈发严苛的应用考验。当前，行业对设备的要求已不仅局限于高功率转换效率与低运行损耗，更需具备适配高低温极端工况的全温域稳定运行能力。然而，传统硅基大功率设备受限于材料特性、电路设计及散热体系，普遍面临导通与开关损耗大、高温性能衰减及低温启动稳定性差等痛点，严重制约了系统能效的提升与复杂场景的适配性。在此背景下，通过多维度技术优化实现降损提效、拓宽工作温度范围，已成为大功率电力电子技术迭代的核心方向。

材料迭代筑基：宽禁带半导体突破硅基性能天花板

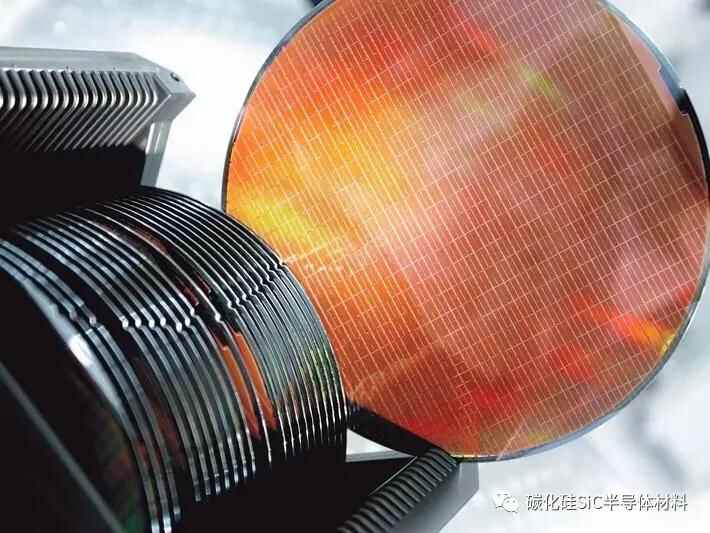

功率器件的材料升级是从源头降低损耗、拓宽温域的基础。传统硅基IGBT与MOSFET器件因禁带宽度窄、热导率低，固有工作结温仅维持在150℃-175℃，高温下漏电流激增、低温下载流子迁移率异常，导致系统能耗居高不下。相比之下，碳化硅（SiC）、氮化镓（GaN）等宽禁带半导体材料凭借显著的性能优势，正成为大功率场景的优选方案。SiC器件的临界击穿电场是硅材料的10倍，导通损耗可降低50%以上，开关损耗减少约70%，且稳定工作结温可达200℃，高端设计甚至能实现250℃高温稳定运行。实际应用数据显示，全SiC大功率电源方案不仅将转换效率提升至98%以上，相比传统硅基方案节能15%-20%，更大幅拓宽了设备在极端高低温环境下的工作区间。

拓扑与控制协同：软硬结合实现全域损耗管控

器件性能的优势需匹配合理的电路设计与控制策略才能充分发挥。针对传统大功率电路拓扑结构冗余、寄生参数大等问题，行业正逐步采用混合器件拓扑、多级谐振拓扑（如LLC谐振）等高效架构，结合SiC器件的高频特性，有效减小无源器件体积与线路寄生参数带来的振荡损耗。在控制算法层面，空间矢量调制、自适应变频调制等先进算法正取代传统PWM策略，能够根据负载功率与工作温度实时调整开关频率与占空比。配合温度闭环控制逻辑，系统可在-40℃至200℃的宽温域内动态修正参数，抑制温漂带来的性能波动，确保设备在轻载、重载及极端温度下始终保持最优工作状态。

热管理与工艺升级：构筑全温域稳定运行的坚实防线

大功率设备的损耗最终转化为热能，精细化热管理系统是打破“高温升-高损耗”恶性循环的关键。现阶段，行业正摒弃单一风冷模式，转向液冷散热、微通道散热及热管集成散热等复合方案，并搭配石墨烯基、陶瓷基等高导热新型复合材料，大幅降低接触热阻。同时，智能温控系统可实时采集结温与环境数据，自适应调节散热功率，避免低温启动异常与高温过热保护。在系统集成与工艺方面，低寄生封装、双面冷却及无引脚封装等先进工艺的引入，有效缩短了电流路径，降低了电磁损耗与温度变化带来的参数漂移，进一步压缩了附加损耗。

综上所述，大功率应用的降损提效与宽温域优化是一项涵盖材料、电路、散热及工艺的系统性工程。随着宽禁带技术与智能控制技术的持续成熟，这种多维协同的优化方案将全方位提升设备的能量转换效率与环境适配能力，为新能源、高端制造及轨道交通等领域的高质量发展提供强有力的核心技术支撑。
